图片仅供参考

带轴型包胶滚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 芯材	材质 / 衬层	硬度 / 芯材	硬度 / 衬层	类型
JT-EXMDD	SUJ2	聚氨酯 (自然色)	高频淬火 58HRC~	邵氏A90	带轴型 ● 衬层厚度固定型
JT-EXMDU	SUJ2	聚氨酯 (自然色)	高频淬火 58HRC~	邵氏A70	带轴型 ● 衬层厚度固定型
JT-EXMDQ	SUJ2	聚氨酯 (自然色)	高频淬火 58HRC~	邵氏A50	带轴型 ● 衬层厚度固定型
JT-EXMDF	S45C	聚氨酯 (自然色)	一	邵氏A90	带轴型 ● 衬层厚度指定型
JT-EXMDO	S45C	聚氨酯 (自然色)	一	邵氏A70	带轴型 ● 衬层厚度指定型
JT-EXMDX	SUS304	聚氨酯 (自然色)	一	邵氏A90	带轴型 ● 衬层厚度指定型
JT-EXMUD	S45C	聚氨酯 (自然色)	一	邵氏A90	带螺纹孔型 ● 衬层厚度指定型
JT-EXMUO	S45C	聚氨酯 (自然色)	一	邵氏A90	带外螺纹型 ● 衬层厚度固定型
JT-EXMUX	S45C	聚氨酯 (自然色)	一	邵氏A70	带外螺纹型 ● 衬层厚度固定型
JT-EXMUL	S45C	聚氨酯 (自然色)	一	邵氏A50	带外螺纹型 ● 衬层厚度固定型

聚氨酯经时间的增长可能会产生变色，但对其特性等并无影响。
聚氨酯烧结在芯材外周上。

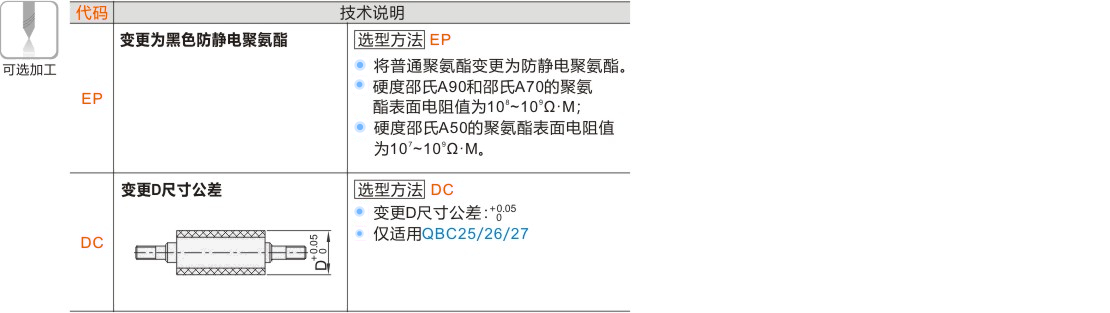

可选加工见可选加工参数，详情请在怡合达网站搜索查看

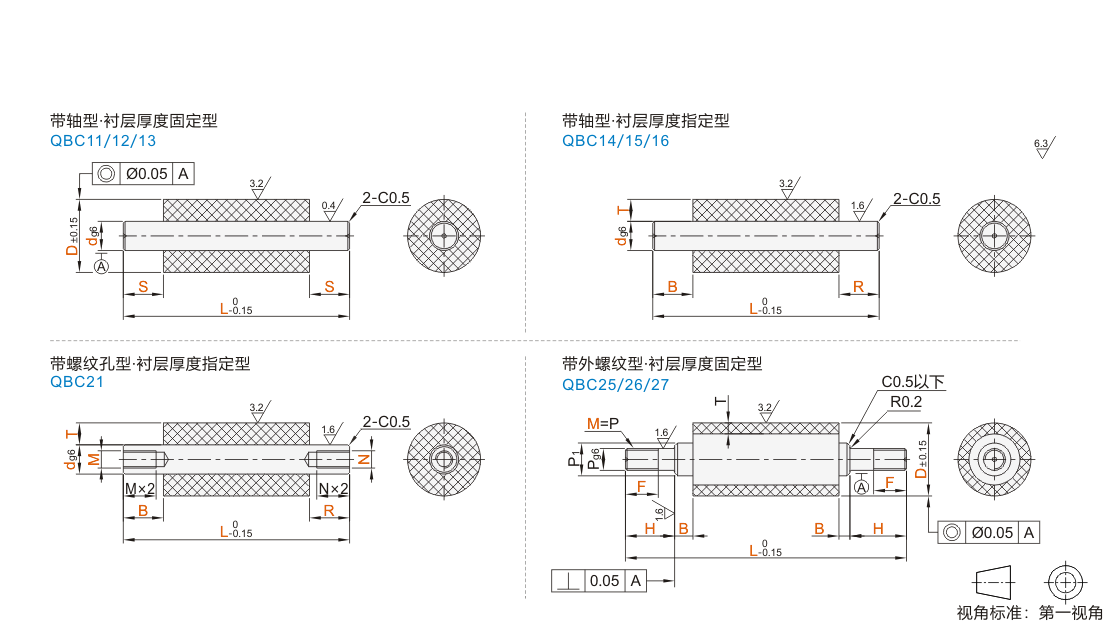

选型参数

带轴型 ·衬层厚度固定型

型号		dg6	L 最小单位1	S 最小单位1
代码	D	dg6	L 最小单位1	S 最小单位1
JT-EXMDD JT-EXMDU JT-EXMDQ	10	5 6	50~100	5≤S≤d×2 2×S<L
	15	6 8 10	50~150
	20	8 10 12 15	50~200
	25	10 12 15 20	50~200
	30	15 20	50~300
	35	15 20	50~300

聚氨酯部分的长度(L-S×2)要在5mm以上。

带轴型·衬层厚度指定型

型号		T 最小单位1	L 最小单位1	B 最小单位1	R 最小单位1
代码	d	T 最小单位1	L 最小单位1	B 最小单位1	R 最小单位1
JT-EXMDF JT-EXMDO JT-EXMDX	8	2~5	50~200	5≤B<L/2	5≤R<L/2
	10
	12
	15		50~300

带螺纹孔型·衬层厚度指定型

型号		T 最小单位1	L 最小单位1	B 最小单位1	R 最小单位1	M (粗牙螺纹)	N (粗牙螺纹)
代码	d	T 最小单位1	L 最小单位1	B 最小单位1	R 最小单位1	M (粗牙螺纹)	N (粗牙螺纹)
JT-EXMUD	8	2~5	50~200	5≤B<L/2	5≤R<L/2	3 4 5	3 4 5
	10					4 5 6	4 5 6
	12					5 6 8	5 6 8
	15		50~300			5 6 8 10	5 6 8 10

带外螺纹型·衬层厚度固定型

型号		L 最小单位1	M	最小单位1			T
代码	D	L 最小单位1	M	H	F	B	T
JT-EXMUO JT-EXMUX JT-EXMUL	10	50~100	3	3≤H≤M×5	(M≤6时) F≤H-2 (M=8~10时) F≤H-3 (M≥12时) F≤H-5	1～30	2
	15	50~150	3 4 5 6				3
	20	50~200	4 5 6 8 10
	25	50~200	4 5 6 8 10 12
	30	50~300	5 6 8 10 12 15 17
	35	50~300	8 10 12 15 17 20

衬层长度(L-H×2-B×2)要在5mm以上。

P1尺寸表

M	M螺距	P1
3	0.35	5
4	0.5	6
5	0.5	7
6	0.75	8
8	1	10
10		13
12		15
15		17
17		20
20		24
