平型扭矩铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	本体形状	安装孔型	调整角度	材质	表面处理	类型
JT-QAGQD●	平型	圆孔型	任意角度定位型	ZDC	黑色亚光	任意停 ● 标准型
JT-LQAGQD	平型	圆孔型	任意角度定位型	ADC	喷粉(黑色)	任意停 ● 精密型

选型参数

选型表

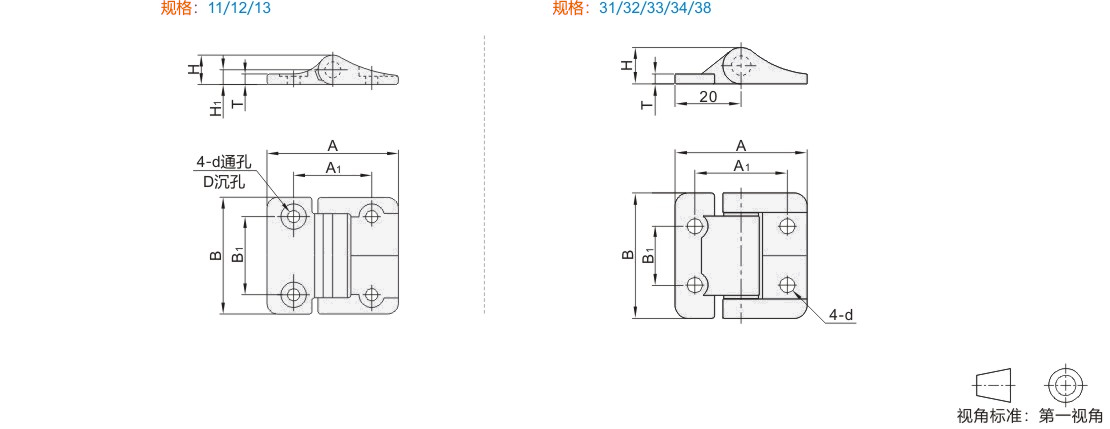

型号		A	B	A1	B1	H	H1	T	D	d	扭矩 (N^.m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	H1	T	D	d	扭矩 (N^.m)	参考重量 (kg/pcs)
JT-QAGQD	11	57	50.8	34	34	12.7	6.3	4.5	12	5.2	1.8±20%	0.11
	12										2.3±20%
	13										3.4±20%
	31	40	38	28	17.8	11	一	3	一	4.5	2.8±20%	0.04
	32					10.3					1.4±20%
	33					11					1.8±20%
	34										2.3±20%
	38										0.9±20%
JT-LQAGQD	12	57	50.8	34	34	12.7	6.4	4.5	12	5.2	2.3±20%	0.11

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。

安装时，应确保各铰链的轴心水平且相互之间无偏差。
