快速锁紧螺孔型支柱固定夹

图片仅供参考

快速锁紧螺孔型支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 手柄	表面处理 / 本体	表面处理 / 手柄	类型
JT-PVMOD	S45C	S45C	镀铬	镀铬	快速锁紧型

选型参数

选型表

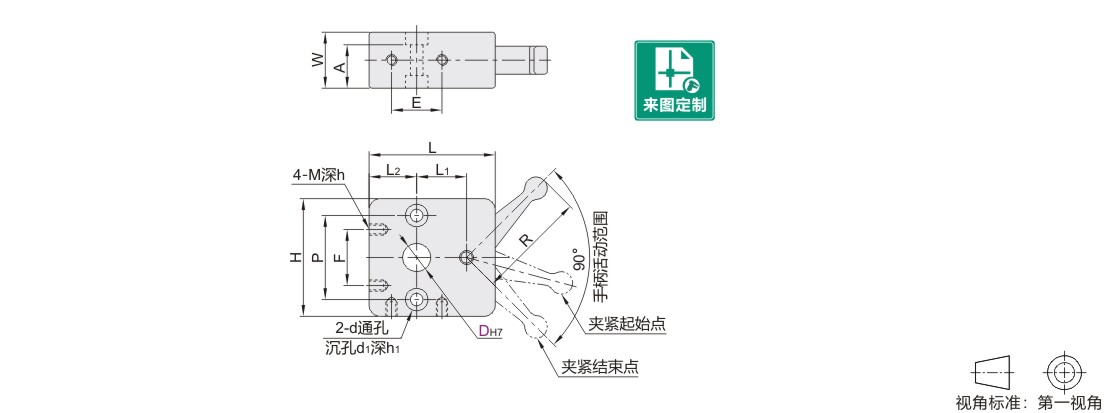

型号		L	L1	L2	W	A	H	R	E	F	P	M深h	d	d1	h1	手柄载荷 (N)	滑动载荷 (N)	保持扭矩 (N.M)
代码	D	L	L1	L2	W	A	H	R	E	F	P	M深h	d	d1	h1	手柄载荷 (N)	滑动载荷 (N)	保持扭矩 (N.M)
JT-PVMOD	10	45	17.6	17	20	15.5	42	39	18	20	30	M4深6	4.5	7.5	4	80	220	2
	12		18.8															3
	14		19.9															3.5
	15	55	24.1	20	26	20.5	50	50	20		35	M5深8	5.5	9	5			4.5
	16		24.7															5.5
	20		27															6.5
