06B/08B/10B/12B/16B系列传动链条

图片仅供参考

06B/08B/10B/12B/16B系列传动链条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	系列	ISO链号	节距(P)	材质
JT-VKGRSD	06B系列	06B	9.525	钢
JT-VKGRSU	06B系列	06B	9.525	不锈钢
JT-VKGRDD	08B系列	08B	12.7	钢
JT-VKGRDU	08B系列	08B	12.7	不锈钢
JT-VKGRUD	10B系列	10B	15.875	钢
JT-VKGRUU	10B系列	10B	15.875	不锈钢
JT-VKGRQD	12B系列	12B	19.05	钢
JT-VKGRQU	12B系列	12B	19.05	不锈钢
JT-VKGRFD	16 B系列	16B	25.4	钢
JT-VKGRFU	16 B系列	16B	25.4	不锈钢

选型参数

选型表

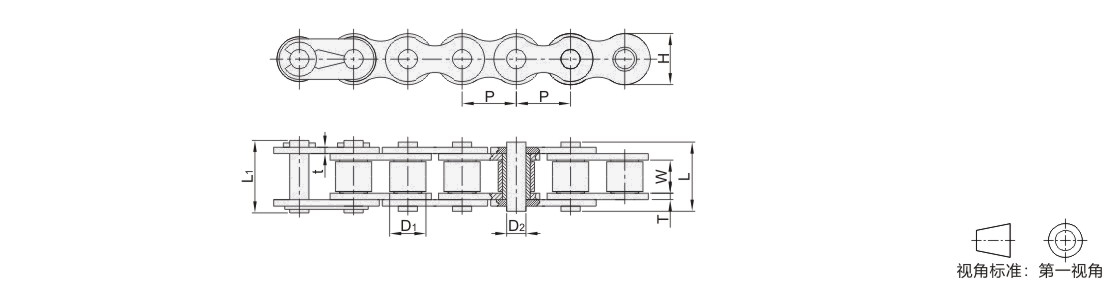

型号		节数	接头形式	节距（P）	内节内宽	滚子外径	销轴外径	销轴长度		链板高度	链板厚度
代码	系列	节数	接头形式	节距（P）	W	D1	D2	L	L1	H	T	t
JT-VKGRSD	06B	4~	卡扣式	9.525	5.72	6.35	3.28	13.5	14.1	8.2	1.4	1.1
JT-VKGRSU	06B			9.525	5.72	6.35	3.28	13.5	14.1	8.2	1.4	1.1
JT-VKGRDD	08B			12.7	7.75	8.51	4.45	17	18.2	11.8	1.5	1.5
JT-VKGRDU	08B			12.7	7.75	8.51	4.45	17	18.2	11.8	1.5	1.5
JT-VKGRUD	10B			15.875	9.65	10.16	5.08	19.6	20.9	14.7	1.7	1.7
JT-VKGRUU	10B			15.875	9.65	10.16	5.08	19.6	20.9	14.7	1.7	1.7
JT-VKGRQD	12B			19.05	11.68	12.JT-VMPSLCSFZMPNZFZ	5.72	22.7	24.2	16.1	1.8	1.8
JT-VKGRQU	12B			19.05	11.68	12.JT-VMPSLCSFZMPNZFZ	5.72	22.7	24.2	16.1	1.8	1.8
JT-VKGRFD	16B			25.4	17.02	15.88	8.28	36.1	37.4	21	4.15	3.1
JT-VKGRFU	16B			25.4	17.02	15.88	8.28	36.1	37.4	21	4.15	3.1
