规格 *

拆卸式铰链锥孔型

图片仅供参考

拆卸式铰链锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	性价比	载荷	拔插方向	材质	表面处理	类型
JT-QAQSG	锥孔型	精密型	轻载型	左侧	SUS304	镜面抛光	左右侧拔插型
JT-QAQDS	锥孔型	精密型	轻载型	右侧	SUS304	镜面抛光	左右侧拔插型

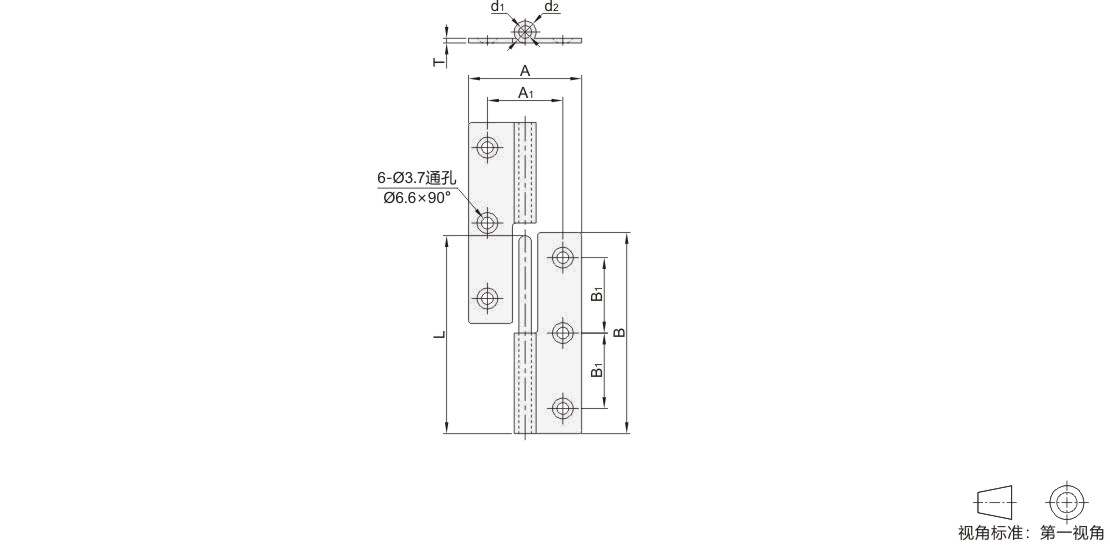

图示为左侧拔插型。

选型参数

选型表

型号		A	B	A1	B1	L	d1	d2	T	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	L	d1	d2	T	负载 (kg)	参考重量 (kg/pcs)
JT-QAQSG JT-QAQDS	50	32	50	21	20	49	4	7.3	1.5	7	0.03
	64	36	64	24	24	63		7.3	1.5	10	0.04
	75	38	75	24	30	73		8.3	2	15	0.065

容许负载为使用2个时的数值。
