还有0项未选择重置

选择代码

代码参数

材质

硬度

表面处理

选型参数

外径D(mm) *

内径P(mm) *

4~25/0.01

安装部长度L(mm) *

5~52/0.1

图片仅供参考

法兰型医疗衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROBGSD	圆法兰型 / 4点固定	SUS304	—	—
JT-ROBGDD	圆法兰型 / 3点固定	SUS304	—	—
JT-ROBGUD	方法兰型	SUS304	—	—
JT-ROBGQD	对边法兰型	SUS304	—	—
JT-ROBGSU	圆法兰型 / 4点固定	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGDU	圆法兰型 / 3点固定	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGUU	方法兰型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGQU	对边法兰型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGSQ	圆法兰型 / 4点固定	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGDQ	圆法兰型 / 3点固定	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGUQ	方法兰型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGQQ	对边法兰型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGSF	圆法兰型 / 4点固定	SUS440C	淬火硬度48~53HRC	—
JT-ROBGDF	圆法兰型 / 3点固定	SUS440C	淬火硬度48~53HRC	—
JT-ROBGUF	方法兰型	SUS440C	淬火硬度48~53HRC	—
JT-ROBGQF	对边法兰型	SUS440C	淬火硬度48~53HRC	—
JT-ROBGSO	圆法兰型 / 4点固定	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGDO	圆法兰型 / 3点固定	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGUO	方法兰型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGQO	对边法兰型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBGSX	圆法兰型 / 4点固定	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGDX	圆法兰型 / 3点固定	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGUX	方法兰型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBGQX	对边法兰型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm

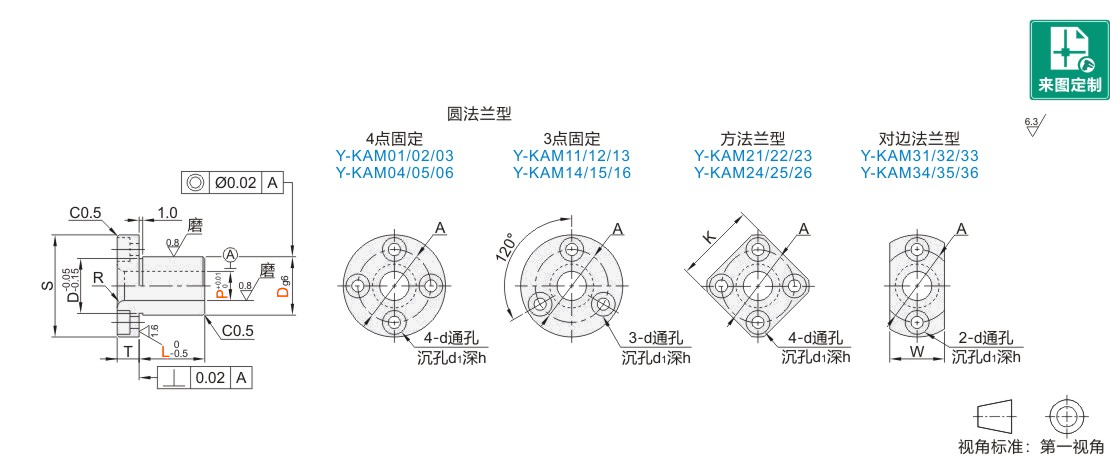

选型参数

选型表

型号			最小单位0.01	最小单位0.1	R	S	K	W	T	A	d	d1	h
代码	Dg6		P	L	R	S	K	W	T	A	d	d1	h
圆法兰型方法兰型对边法兰型 4点固定 3点固定 JT-ROBGSD JT-ROBGDD JT-ROBGUD JT-ROBGQD JT-ROBGSU JT-ROBGDU JT-ROBGUU JT-ROBGQU JT-ROBGSQ JT-ROBGDQ JT-ROBGUQ JT-ROBGQQ JT-ROBGSF JT-ROBGDF JT-ROBGUF JT-ROBGQF JT-ROBGSO JT-ROBGDO JT-ROBGUO JT-ROBGQO JT-ROBGSX JT-ROBGDX JT-ROBGUX JT-ROBGQX	10	-0.005 -0.014	4.00~6.50	5.0~17.0	1	25	20	12	5	17	3.3	6.5	3.5
	12	-0.006 -0.017	6.00~8.50	5.0~17.0	2	28	22	15	5	20	3.3	6.5	3.5
	15		8.00~10.50	10.0~37.0		36	28	22	6	26	4.5	8	4.5
	18		10.00~12.50			36	28	22		26
	20	-0.007 -0.020	12.00~13.50			40	31	25		30
	22		12.00~13.50			40	31	25		30
	25		13.00~15.50			44	34	30		34
	26		15.00~16.50			44	34	30		34
	30		16.00~20.50	12.0~52.0		56	44	35	8	42	6.6	11	6.5
	35	-0.009 -0.025	20.00~25.00	12.0~52.0	3	60	47	40	8	46	6.6	11	6.5

P、L尺寸指定型需满足L+T≤P×3。
