还有0项未选择重置

选择代码

代码参数

厚度（底带）

容许应力

最小轮径

滚轮面材质

滚轮面纹理

织物层数

输送面摩擦系数

输送面材质

输送面纹理

输送面颜色

连续使用温度

重量

选型参数

W *

10~1800/1

L *

0.5~20/0.001

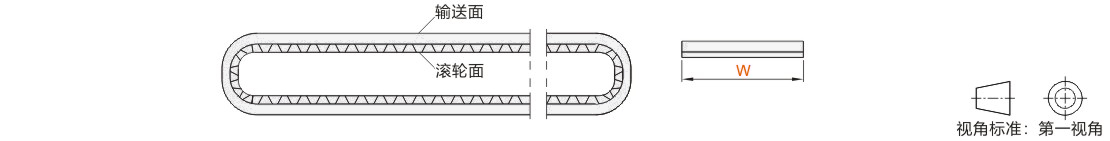

图片仅供参考

滑动型平皮带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

滑动用：实现输送物品排列、分类、堆积使用或从侧面投入的输送用途。摩擦系数低，可以轻松在输送带上移动物品的输送带。

代码	输送面 / 材质	输送面 / 纹理	输送面 / 颜色	输送面 / 摩擦系数	滚轮面 / 材质	滚轮面 / 纹理	织物层数	总厚	重量 kg/m²	最小滑轮直径mm	容许应力 kg/cm	连续使用温度（℃）	内周加导条	激光打孔	包边	类型
JT-VGADD	浸透布	细纹理	绿色	0.15~0.2	浸透布	细纹理	1	0.5	0.5	25	4	-10~80	√	√	×	标准型
JT-VGADU	浸透布	细纹理	白色	0.3~0.4	浸透布	细纹理	1	0.5	0.5	25	4	-10~80	√	√	×	标准型
JT-VGADL	浸透布	细纹理	墨绿色	0.15~0.2	浸透布	细纹理	2	0.9	1.0	10	5	-20~100	√	√	×	标准型
JT-VGADQ	硅胶	细纹理	浅绿色	0.15~0.2	硅胶	细纹理	2	1.1	1.1	30	3.5	-10~80	×	√	×	标准型
JT-VGADF	硅胶	粗纹理	浅绿色	0.15~0.2	硅胶	粗纹理	2	1.2	1.2	30	3.5	-10~80	×	√	×	标准型
JT-VGADO	PET	浸透布	绿色	0.15~0.2	PET	布纹	2	1.2	1.2	25	8	-10~80	√	√	×	标准型
JT-VGAUS	PET	浸透布	绿色	0.3	PET	浸透布	2	2	2.5	30	8.5	-20~80	√	√	×	标准型
JT-VGADX	PET	细纹理	白色	0.15~0.2	PET	细纹理	2	1.3	1.3	30	8	-15~80	×	√	×	标准型
JT-VGADG	聚酯帆布	细纹理	黑色	0.15~0.2	聚酯帆布	细纹理	1	1.0	1.0	25	10	-20~80	√	√	×	标准型
JT-VVGADD	浸透布	细纹理	绿色	0.15~0.2	浸透布	细纹理	1	0.5	0.5	25	4	-10~80	√	√	×	经济型

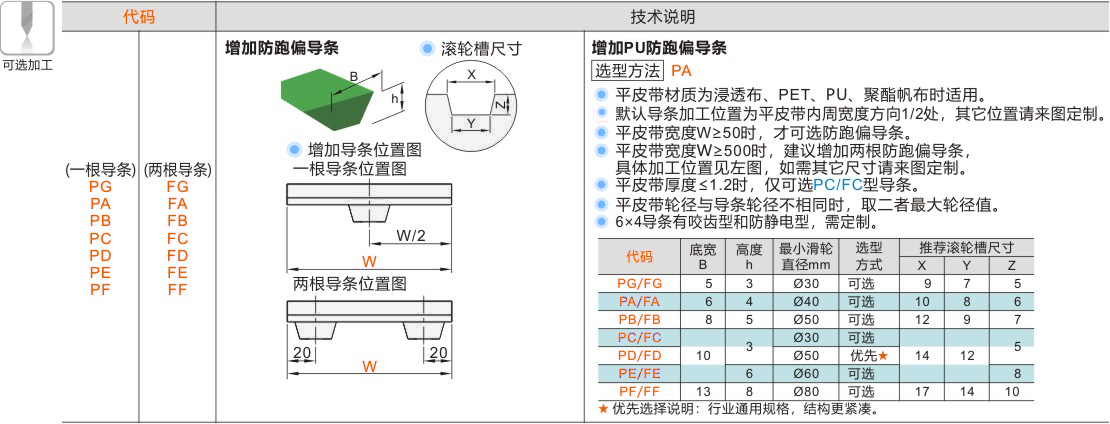

导条/包边/激光打孔详见可选加工参数。

选型参数

选型表

型号		皮带周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带周长L(m) 最小单位0.001m
JT-VGADD JT-VGADU JT-VVGADD	10~600	0.5~20
JT-VGADQ JT-VGADF	10~1500
JT-VGADO JT-VGADX	10~1800
JT-VGADL JT-VGADG	10~1200
			JT-VGAUS	10~1000

尺寸公差表

平皮带不含片基带尺寸公差

● 厚度公差

厚度 (mm)	主体公差	搭接	齿接
~1	±0.1	-0.2~+0.7	±0.2
1.1~1.5	±0.2	-0.2~+0.5	±0.3
2.1~2.5	±0.3	-0.2~+0.5
2.6~3.0		-0.3~+0.5
3.1~3.5		-0.4~+0.5
3.6~4.0	±0.4	-0.4~+0.6	±0.4
4.1~4.5	±0.4	-0.4~+0.7
4.6~	±0.5	-0.4~+0.7

● W公差

宽度(mm)		公差 (mm)
起	止	公差 (mm)
3	10	±0.5
11	99	±1
100	400	±2
401	600	±3
401	600	±3	601	800	±4
801	1800	±5
1801	2500	±6

● L公差

长度(mm)		不加导条公差 (mm)	加导条公差
起	止	不加导条公差 (mm)	加导条公差
—	2000	±10	±15
2001	7000	±20	±25
7001	—	±0.3%	±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。

张紧力调整技术指引

可选加工参数
