精密卸料板导柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差精度	材质 / 国际	材质 / 相当	硬度	类型
JT-JABSD	3μm	GCr15	SUJ2	58HRC~	肩型
JT-JABSU	3μm	GCr15	SUJ2	58HRC~	直杆型
JT-JABSQ	3μm	GCr15	SUJ2	58HRC~	装卸型

当D≥13时，导柱端面有中心孔，孔径Ø2~Ø5，深度5~6mm。

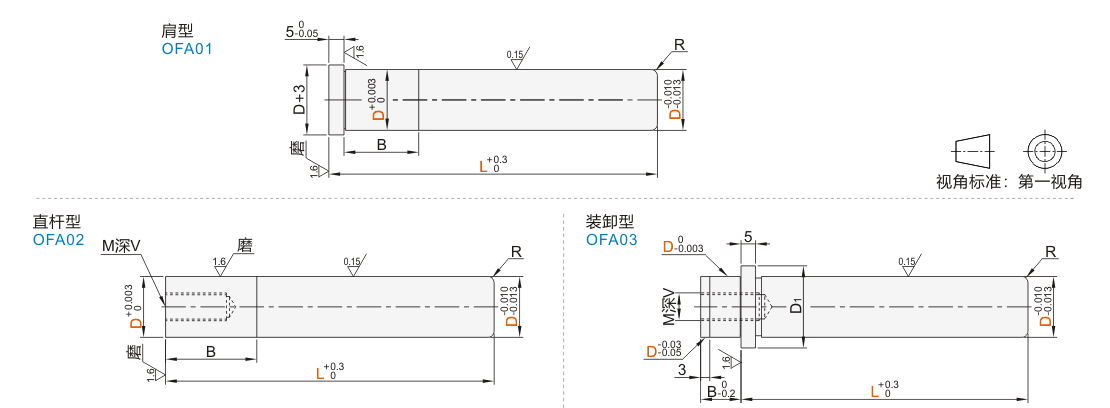

选型参数

肩型/直杆型

型号		L	(仅JT-JABSU)	B	R
代码	D	L	M深V	B	R
肩型 JT-JABSD 直杆型 JT-JABSU	10	40 50 60 70 80 90 100	M5深12	13	1.0
	13	50 60 70 80 90 100 120	M6深15	16	1.5
	16	50 60 70 80 90 100 110 120 140	M6深15	20	1.5
	20	70 80 90 100 110 120 140	M8深20	25	2.0
	25	70 80 90 100 110 120 140	M8深20	28	2.0

装卸型

暂未上传文档资料
