长行程定位柱内六角孔安装球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	载荷	主体 / 材质	销 / 材质	销 / 硬度	使用环境温度	类型
JT-WBFSF	超轻载	相当 SUS304	SUS440C	55HRC~	-30~150℃	长行程不锈钢型 ● 金属销
JT-WBFSD	轻载	相当 SUS304	SUS440C	55HRC~	-30~150℃	长行程不锈钢型 ● 金属销
JT-WBFSU	重载	相当 SUS304	SUS440C	55HRC~	-30~150℃	长行程不锈钢型 ● 金属销
JT-WBFSO	重载	SUS304	SUS304	一	-30~100℃	长行程不锈钢型 ● 金属销
JT-WBFSQ	超重载	相当 SUS304	SUS440C	55HRC~	-30~150℃	长行程不锈钢型 ● 金属销
JT-WBFSG	超轻载	相当 SUS304	聚缩醛	一	-30~80℃	长行程不锈钢型 ● 树脂销
JT-WBFSX	轻载	相当 SUS304	聚缩醛	一	-30~80℃	长行程不锈钢型 ● 树脂销
JT-WBFSL	重载	相当 SUS304	聚缩醛	一	-30~80℃	长行程不锈钢型 ● 树脂销
JT-WBFSM	超重载	相当 SUS304	聚缩醛	一	-30~80℃	长行程不锈钢型 ● 树脂销

未进行防松动处理。

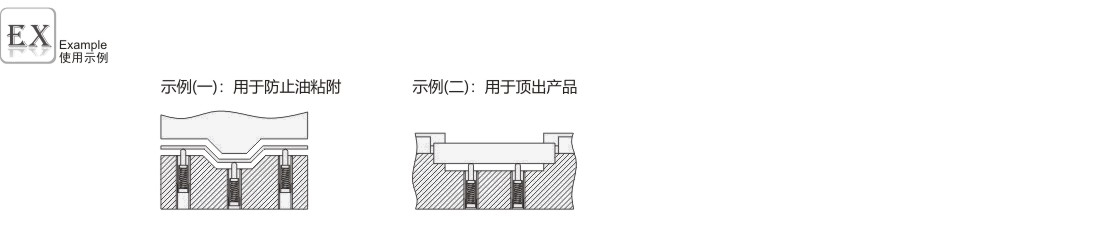

选型参数

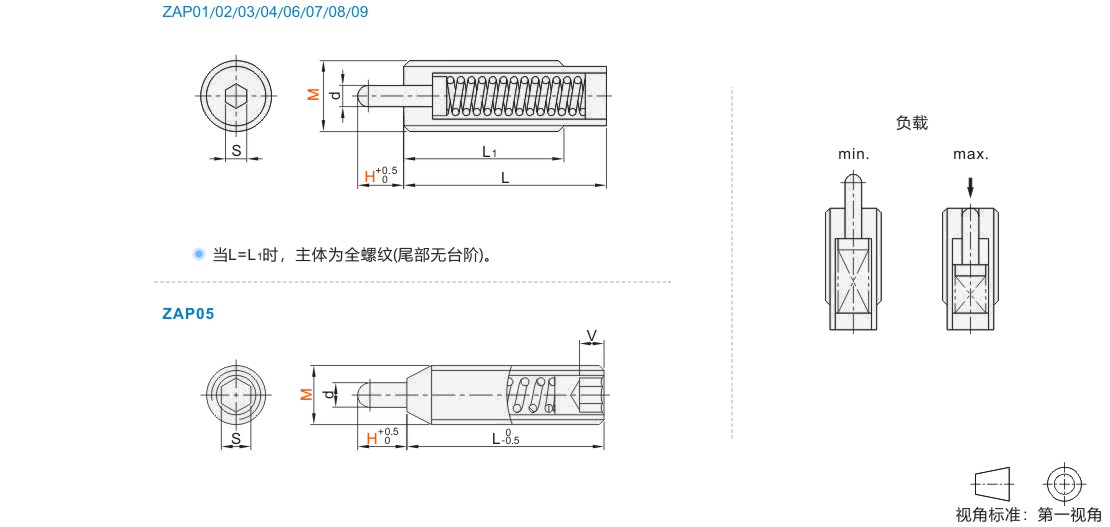

选型表

型号		H	d	L	L1	S	负载(N)
代码	M						超轻载		轻载		重载		超重载
代码	M						min.	max.	min.	max.	min.	max.	min.	max.
金属销 JT-WBFSF JT-WBFSD JT-WBFSU JT-WBFSQ 树脂销 JT-WBFSG JT-WBFSX JT-WBFSL JT-WBFSM	3	1.5	1	15	15	0.9	0.11	0.5	0.4	1.3	0.8	2.94	1.1	3.42
	3	3	1			0.9	0.11	0.5	0.2	1.3	0.6	2.93	0.8	3.41
	4	2	1.6			1.3	0.26	0.75	0.9	2	2	8.8	6.1	13.8
	4	4	1.6	24	24	1.3	0.17	0.75	0.6	2.1	1.9	8.75	5.8	13.6
	5	3	2	20	20	1.5	0.39	3.1	1.4	9.7	2.7	16.3	6.8	22
	5	5	2	27	27	1.5	0.34	3.1	1.1	10.3	1	17.1	5.7	21.5
	6	3	2.5	25	25	2	1.79	3.15	6	9.8	8	26.4	15.8	35.6
	6	5	2.5	30	30	2	1.49	3.15	3.4	9.86	4.4	26.6	12.9	34.4
	8	3	3.1	25	25	2.5	1.89	3.25	6	9.9	14.7	27	21.9	36.3
	8	5	3.1	27	27	2.5	1.39	3.25	4	9.83	6.7	26.6	14.7	34.5
	10	5	3.8	30	30	3	1.59	4.7	5.7	14.7	8.2	45.7	24.5	58.6
	10	10	3.8	43		3	1.59	4.7	4.4	14.7	6.2	45.1	19.8	58.7
	12	5	5.5	30		4	1.69	4.8	5.8	14.7	18.2	49	34.9	63.6
		10		43	35		1.59	4.8	5	14.7	8.2	49.1	25.5	63.6
		15		51			1.79	4.8	6.9	14.7	7.5	48.9	20.1	63.7
	16	10	8	57		5	2.79	10.9	9.2	34.2	18.9	68.5	38.7	88.4
		15		57			2.59	10.9	8.6	34.4	14.4	68.6	33.9	88.1
		20		65			1.99	11.1	7.1	34.4	4.2	68.6	25.4	88.1

负载min.表示初始负载，max.表示凸销最大压入限度时的负载。 kgf=N×0.101972

负载min.表示初始负载， max.表示凸销最大压入限度时的负载。 kgf=N×0.101972

暂未上传文档资料

长行程定位柱 内六角孔安装 球面型
