还有0项未选择重置

选择代码

代码参数

固定方式

材质

硬度

肩部特征

表面处理

选型参数

D公差选择 *

传动配合部外径D(mm) *

传动配合部长度L(mm) *

5~220/0.1

附件螺帽类型 *

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	附件 / 挡圈固定型 / 名称	附件 / 挡圈固定型 / 材质	附件 / 螺帽固定型 / 名称	附件 / 螺帽固定型 / 材质	附件 / 螺帽固定型 / 名称	附件 / 螺帽固定型 / 材质
JT-GHYSD	代码 / 挡圈固定型	S45C	—	发黑	1个挡圈	弹簧钢	1个 U型螺帽	镀锌	1个标准螺帽	发黑 (TBK51系列)
JT-GHYUD	代码 / 螺帽固定型	S45C	—	发黑	1个挡圈	弹簧钢	1个 U型螺帽	镀锌	1个标准螺帽	发黑 (TBK51系列)
JT-GHYSU	代码 / 挡圈固定型	S45C	40~45HRC	发黑	1个挡圈	弹簧钢	1个 U型螺帽	镀锌	1个标准螺帽	发黑 (TBK51系列)
JT-GHYUU	代码 / 螺帽固定型	S45C	40~45HRC	发黑	1个挡圈	弹簧钢	1个 U型螺帽	镀锌	1个标准螺帽	发黑 (TBK51系列)
JT-GHYSQ	代码 / 挡圈固定型	S45C	—	无电解镀镍	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	不锈钢 (TBK55系列)
JT-GHYUQ	代码 / 螺帽固定型	S45C	—	无电解镀镍	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	不锈钢 (TBK55系列)
JT-GHYSF	代码 / 挡圈固定型	S45C	40~45HRC	无电解镀镍	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	不锈钢 (TBK55系列)
JT-GHYUF	代码 / 螺帽固定型	S45C	40~45HRC	无电解镀镍	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	不锈钢 (TBK55系列)
JT-GHYSO	代码 / 挡圈固定型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	1个挡圈	弹簧钢	1个 U型螺帽	镀锌	1个标准螺帽	镀锌 (TBK52系列)
JT-GHYUO	代码 / 螺帽固定型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	1个挡圈	弹簧钢	1个 U型螺帽	镀锌	1个标准螺帽	镀锌 (TBK52系列)
JT-GHYDD	代码 / 挡圈固定型	SUS304	—	—	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	发不锈钢 (TBK55系列)
JT-GHYQD	代码 / 螺帽固定型	SUS304	—	—	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	发不锈钢 (TBK55系列)
JT-GHYDX	代码 / 挡圈固定型	SUS440C	48~53HRC	—	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	发不锈钢 (TBK55系列)
JT-GHYQX	代码 / 螺帽固定型	SUS440C	48~53HRC	—	1个挡圈	不锈钢	1个 U型螺帽	不锈钢	1个标准螺帽	发不锈钢 (TBK55系列)

D	公差选择
	M	P	H	F	C	T※
	m6	p6	h7	f8	c9	—
2·3	+0.008 +0.002	+0.012 +0.006	0 -0.010	-0.006 -0.020	-0.060 -0.085	-0.025 -0.034
4·5·6	+0.012 +0.004	+0.020 +0.012	0 -0.012	-0.010 -0.028	-0.070 -0.100	-0.025 -0.037
8·10	+0.015 +0.006	+0.024 +0.015	0 -0.015	-0.013 -0.035	-0.080 -0.116	-0.025 -0.040
12~18	+0.018 +0.007	+0.029 +0.018	0 -0.018	-0.016 -0.043	-0.095 -0.138	-0.025 -0.043
20~25	+0.021 +0.008	+0.035 +0.022	0 -0.021	-0.020 -0.053	-0.110 -0.162	-0.025 -0.046

※ T公差是与无油衬套配合使用时的建议公差。

直径(d)	0 -0.15	为参考尺寸。

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

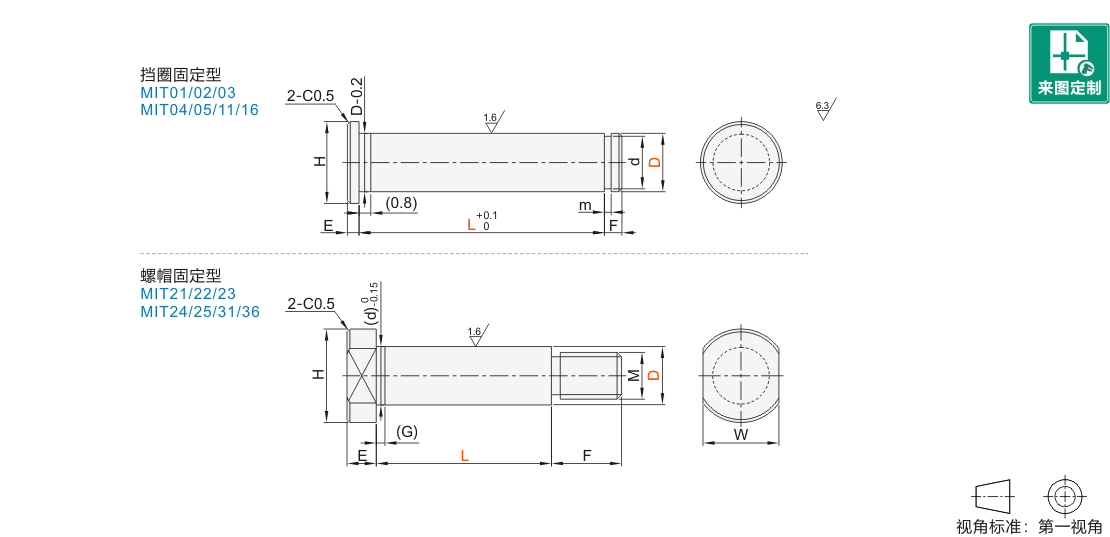

挡圈固定型

型号			L 最小单位0.1	m		F	d		E	H	附件挡圈
代码	公差	D	L 最小单位0.1	m		F	d		E	H	形状	规格
JT-GHYSD JT-GHYSU JT-GHYSQ JT-GHYSF JT-GHYSO JT-GHYDD JT-GHYDX	M(m6) P(p6) H(h7) F(f8) C(c9) T(衬套用)	2	5.0~32.0	0.5	+0.05 0	2	1.5	+0.06 0	1.5	4.5	E型	1.5
		3	5.0~55.0	0.5	+0.05 0		2			5.5		2
		4	5.0~55.0	0.7	+0.1 0		3			6.5		3
		5	10.0~65.0				4	+0.075 0		8		4
		6	10.0~110.0				5	+0.075 0		9		5
		8	10.0~110.0	0.9		3	7	+0.09 0	2	12		7
		10	15.0~110.0	1.15	+0.14 0		9.6	-0.09 0	2	14	C型	10
		12	15.0~220.0				11.5	0 -0.11	3	17		12
		13	25.0~220.0				12.4			18		13
		14					13.4			19		14
		15					14.3			20		15
		16	30.0~220.0				15.2			21		16
		17					16.2			22		17
		18		1.35			17			23		18
		20					19	0 -0.21	4	26		20
		22					21			27		22
		25					23.9			31		25

螺帽固定型

型号			L 最小单位0.1	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
代码	公差	D	L 最小单位0.1	附件螺帽类型	H	W	E	F	(d)	(G)	M	附件螺帽
JT-GHYUD JT-GHYUU JT-GHYUQ JT-GHYUF JT-GHYUO JT-GHYQD JT-GHYQX	M(m6) P(p6) H(h7) F(f8) C(c9) T(衬套用)	4	5.0~55.0	无指定 (U型螺帽) A (标准螺帽)	7	5	3	6	3.9	1.5	M3	M3×0.5
		5	5.0~65.0		9	7	4	6	4.9		M4	M4×0.7
		6	10.0~110.0		10	8	5	9	5.8		M5	M5×0.8
		8			13	10		9	7.8		M6	M6×1.0
		10			16	13		12	9.8		M8	M8×1.25
		12	15.0~220.0		18	14		16	11.8		M10	M10×1.5
		13	25.0~220.0		24	21		18	12.8		M12	M12×1.75
		14							13.8
		15							14.8
		16	30.0~220.0						15.8
		17							16.8
		18							17.8
		20			27	23		24	19.8		M16	M16×2.0
		22			27	23			21.8
		25			30	27			24.8

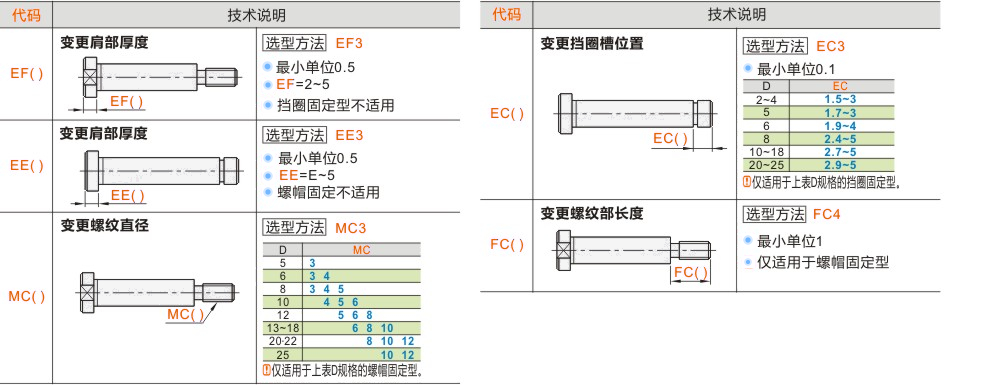

可选加工参数

暂未上传文档资料
