三节式滑轨35系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNMSL	35.3	SPCC	环保镀锌(蓝白)	三节式 ● 全长伸展

特点：
●滑轨主体为钢制、表面经三价铬处理。
●内轨不可抽。
注意：
●水平安装使用时，负载能力下降到额定的25%左右(参考）。
●安装滑轨的螺丝请使用M4圆头小螺丝、或夹紧小螺丝。
按根销售。
依生产批次不同，截面形状有可能有稍微不同。
承载与重量仅供参考。

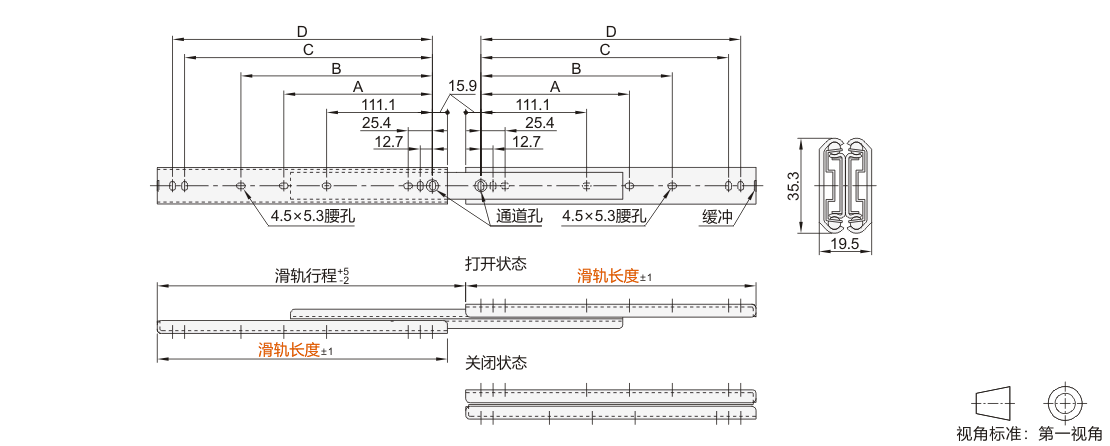

选型参数

选型表

型号		滑轨行程	A	B	C	D	承重(1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	承重(1副)	参考重量 (kg/pcs)
JT-HNMSL	305	324.2	—	149.2	260.3	273.0	50.0kgf	0.48
	356	375.4		200.0	311.1	323.8	52.9kgf	0.52
	406	424.6		250.8	361.9	374.6	50.0kgf	0.56
	457	475.8	212.7	301.6	412.7	425.4	46.1kgf	0.66
	508	527	238.1	352.4	463.5	476.2	45.1kgf	0.74
	559	578.2	263.5	403.2	514.3	527.0	40.2kgf	0.86
	610	629.4	288.9	454.0	565.1	577.8	35.3kgf	0.97
	660	678.6	314.3	504.8	615.9	628.6	33.3kgf	1.19
	711	729.8	339.7	555.6	666.7	679.4	29.4kgf	1.43
