皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

6~54/1

台阶孔深度J(mm) *

2~17/0.1

左端台阶孔内径Q(mm) *

6~54/1

右端台阶孔内径R(mm) *

6~54/1

左端台阶孔深度S(mm) *

3~9/1

右端台阶孔深度T(mm) *

3~9/1

图片仅供参考

高扭矩圆弧齿同步轮 S3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	~~带轮类型~~	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	S3M060	6	3.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S3M060	6	3.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S3M060	6	3.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S3M100	10	3.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S3M100	10	3.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S3M100	10	3.0	铝合金	铝合金	喷砂镀镍
Y-EAB01	S3M150	15	3.0	铝合金	铝合金	本色阳极氧化
Y-EAB02	S3M150	15	3.0	铝合金	铝合金	黑色阳极氧化
Y-EAB03	S3M150	15	3.0	铝合金	铝合金	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3×3
6~17	M4	M4×3
18~33	M5	M5×4
34~46	M6	M6×5

选型参数

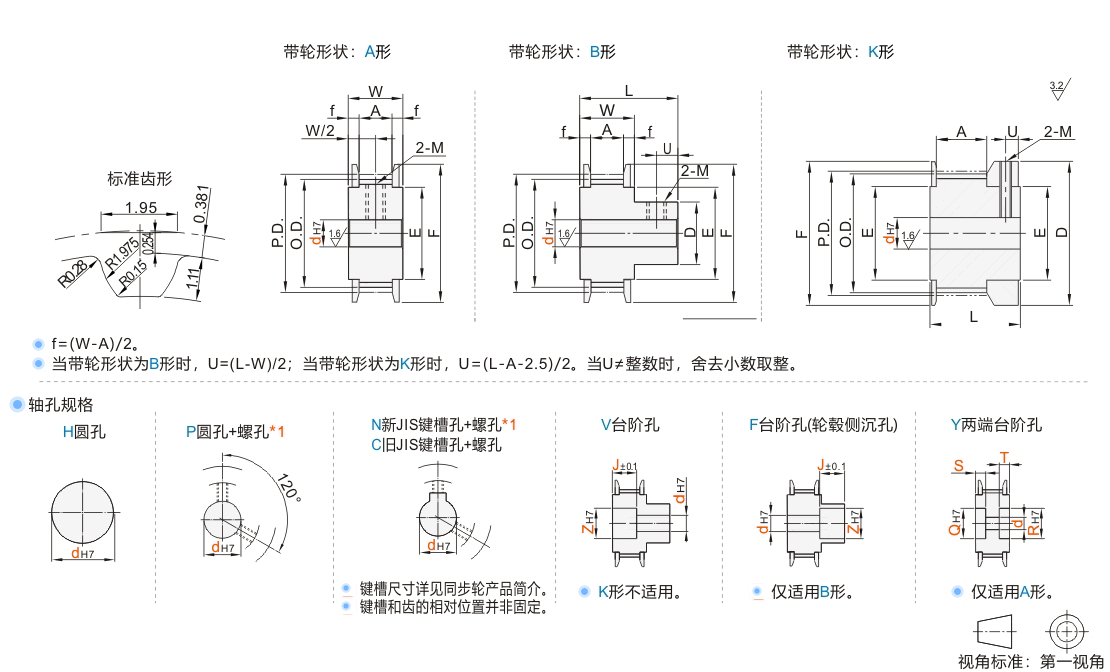

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P.D.	O.D.	D	F	带轮公称宽度
				轴孔规格dH7(最小单位1)									轴孔V、F												A形					B∙K形	Z(最小单位1)	J (最小单位0.1)
				代码	齿数	H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形										B形	Q∙R	S∙T	A	W	L		J (最小单位0.1)
JT-RVBXSD-S3M060 JT-RVBXSU-S3M060 JT-RVBXSQ-S3M060 JT-RVBXSD-S3M100 JT-RVBXSU-S3M100 JT-RVBXSQ-S3M100 JT-RVBXSD-S3M150 JT-RVBXSU-S3M150 JT-RVBXSQ-S3M150	14			A K	H P N C V F Y	4·5·6	4	—	4	4	4·5·6	4·5·6	—	—	6	—	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0					6	3~9 S+T≤W-3	13.37	12.61	16	16	10	皮带宽度6 S3M060 A:7 W:11 L:19 皮带宽度10 S3M100 A:11 W:15 L:23 皮带宽度15 S3M150 A:17 W:21 L:29
	15	4~7	4·4.5·5			4·4.5·5	4·5		4·5·6	4·5·6	6·7	6·7			14.32			13.56	18	18	11
	16	4~7	4·4.5·5			4·4.5·5	4·5		4~7	4~7	6·7	6·7			15.28			14.52	18	18	11
	18	4~9	4~6			4~7	4~7		4~8	4~8	6~9	6~9			17.19			16.43	20	20	13
	19	4~10	4·5·6			4~8	4~8		4~8	4~8	6~10	6~10			18.14			17.38	22	22	14
	20	4~10	4·5·6			4~8	4~8		4~8	4~8	6~10	6~10			19.1			18.34	22	22	14
	22	4~12	4~8			4~10	4~10		4~10	4~10	6~12	6~12			21.01			20.25	25	25	16
	24	A B	4~12	4~10		4~10	4~10		4~10	4~8	4~8	6~12		6~10	6~12	22.92		22.16	14	25	16
	25		4~14	4~11		8~11	4~12	4~12	4~12	4~10	8	4~10	6~14	6~12	6~14	23.87		23.11	16	28	18
	26		5~14	5~11		8~11	5~12	5~12	5~12	5~10	8	5~10	7~14	7~12	7~14	24.83		24.JT-VMPSLCSFZMPNZFZ	16	28	18
	28		5~16	5~13		8~13	5~14	5~14	5~14	5~10	8	5~12	7~16	7~14	7~16	26.74		25.98	18	30	20
	30		6~19	6~15		8~14	6~17	6~17	6~16	6~12	8~11	6~14	8~19	8~16	8~19	28.65		27.89	20	32	23
	32		6~21	6~17		8~17	6~19	6~19	6~16	6~12	8~11	6~14	8~21	8~16	8~21	30.56		29.8	20	35	25
	34		6~24	6~18		8~18	6~22	6~22	6~22	6~18	8~15	6~20	8~24	8~23	8~24	32.47		31.71	26	40	28
	36		6~24	6~18		8~19	6~22	6~22	6~22	6~18	8~15	6~20	8~24	8~23	8~24	34.38		33.62	26	40	28
	40		8~28	8~23		8~23	8~26	8~26	8~26	8~21	8~17	8~24	10~28	10~26	10~28	38.2		37.44	30	44	32
	44		8~32	8~26		8~25	8~30	8~30	8~28	8~23	8~18	8~26	10~32	10~28	10~32	42.02		41.25	32	48	36
	48		8~34	8~28		8~27	8~32	8~32	8~30	8~25	8~20	8~28	10~34	10~30	10~34	45.84		45.JT-VMPSLCSFZMPNZFZ	34	50	38
	50		8~36	8~30		8~29	8~34	8~34	8~30	8~25	8~20	8~28	10~36	10~30	10~36	47.75		46.98	34	52	40
	60		8~42	8~34		8~35	8~40	8~40	8~35	8~30	8~22	8~33	10~42	10~35	10~42	57.3		56.53	39	61	45
	72		8~54	8~46		8~45	8~52	8~52	8~46	8~38	8~32	8~44	10~54	10~46	10~54	68.75		67.99	50	74	58

选择轴孔规格 H、V、F、Y 时，无螺孔。孔径6.35、9.525 仅适用轴孔规格 H、P、V、F。孔径 9 不适用轴孔规格 N。

孔径 8、9、10K、11、13、14、17、21~29、31、32 不适用轴孔规格 C。

“可选加工” 见同步轮产品简介。选购新 JIS 键槽孔 + 螺孔的轴孔直径 10 时，键槽尺寸可选择 N-d10 或 N-d10K（请参阅同步轮产品简介）。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
