模架用滚针导柱组件

图片仅供参考

模架用滚针导柱组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①导柱 ③导套	材质 / ④滚针衬套	材质 / ②紧固垫块 ⑦固定挡块	材质 / ⑥可动挡块	材质 / ⑤弹簧	硬度 / ①导柱 ③导套	类型
JT-JSQDD	SKS3	SUJ2 + 超级工程塑料	S45C	S45C+ SPC-1	SWP-B	60 ~62HRC	无挡块
JT-JSQDU	SKS3	SUJ2 + 超级工程塑料	S45C	S45C+ SPC-1	SWP-B	60 ~62HRC	可动挡块
JT-JSQDQ	SKS3	SUJ2 + 超级工程塑料	S45C	S45C+ SPC-1	SWP-B	60 ~62HRC	固定挡块

选型参数

选型表

型号		L 最小单位5	F 最小单位5
代码	D	L 最小单位5	F 最小单位5
无挡块 JT-JSQDD	6*	30~60	—
	9	50~80	30~60
	13	70~120	30~100
无挡块 JT-JSQDD 可动挡块 JT-JSQDU 固定挡块 JT-JSQDQ	16	75~135	30~110
	20	75~140	40~120
	25	95~160	60~140
	28	95~160	50~140
	32	115~180	70~155
无挡块 JT-JSQDD 可动挡块 JT-JSQDU 固定挡块 JT-JSQDQ	40	120~220	70~200
	40	120~220	70~200	50	150~250	90~230
	60	150~250	70~210
	(80)	180~280	100~220

带*规格D6无弹簧。

带( )规格D80仅适用JT-JSQDD/JT-JSQDQ。

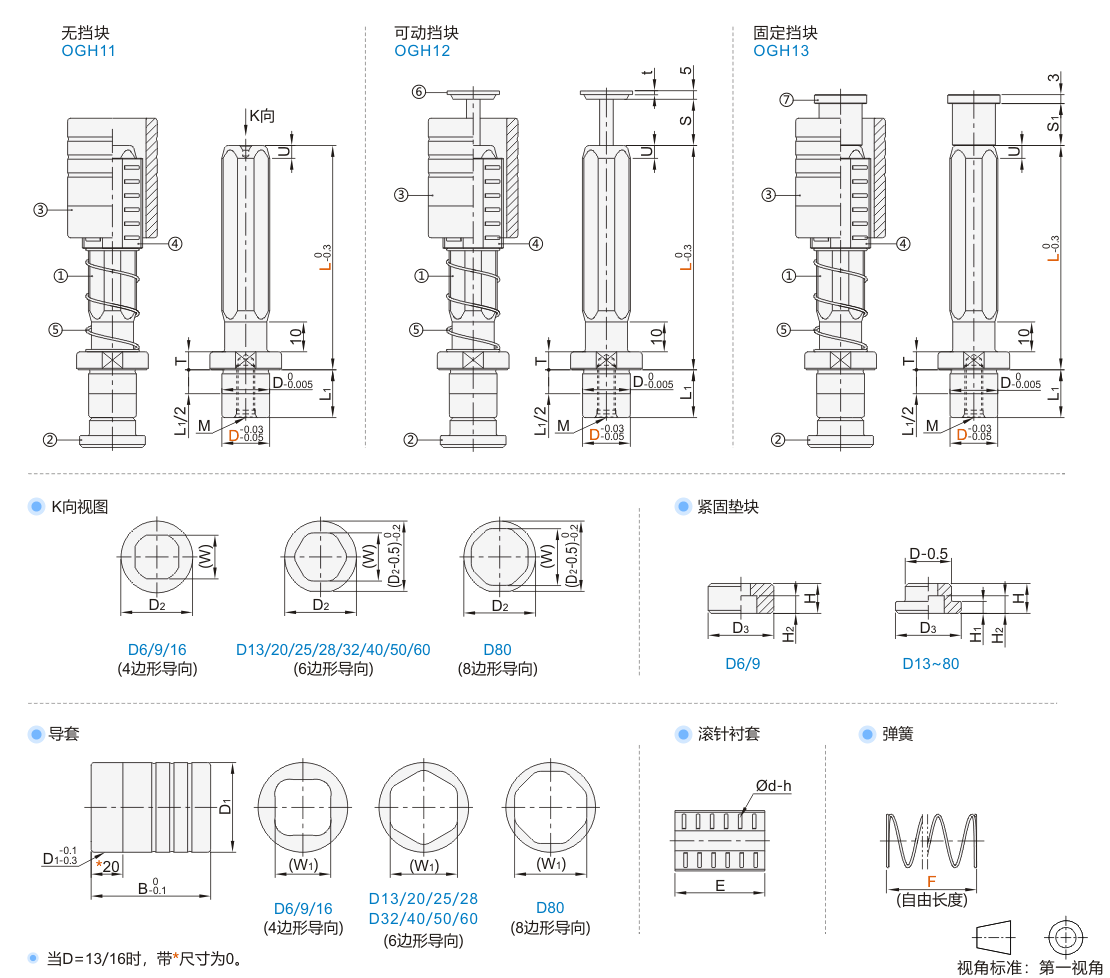

D	导柱													导套					滚针衬套				附件螺钉
D	D2	D3	L1	H	H1	H2	(W)	T	M	U	t	S	S1	D1		B	(W1)	槽数	E	d	h	滚针数	附件螺钉
6	9	9	6	5	—	3.4	4.7	2.5	M3深6	2.8	—	—	—	13	0 -0.005	25	7.7	3	20	1.5	3.5	20	TAC01-M3-L6
9	14	14	9	6	—	4.2	7.9	3.5	M4深8	3.5				17	0 -0.005	30	10.9		25	1.5	4.8	26	TAC01-M4-L8
13	19	17	12	7	3	5.5	11	5	M5深8	2.5				23	0 -0.006	40	15		30	2.0	4.8	45	TAC01-M5-L10
16	24	22	16	10	4	6.5	14.6	6	M6深10	4.3	1.2	11	14	30	0 -0.006	40	18.6		30		6.8	24	TAC01-M6-L10
20	29	28	16	14	7	8.5	19	8	M8深20	3.0	1.6	20	23	37	0 -0.007	60	23		52		6.8	48	TAC01-M8-L15
25	35	35	18	14	7	8.5	24		M8深20	3.5		25	28	45		70	28		62		7.8	54	TAC01-M8-L15
28	37	36	20	16	8	10.5	26.7		M10深20			27	30	47		75	31.7		66	2.5		60	TAC01-M10-L20
32	42	40	23	16	8	10.5	31	10	M10深25			28	31	55	0 -0.008	78	36	4	68	2.5		60	TAC01-M10-L20
40	54	50	35	18	9	12.5	39	10	M12深30	4.0	2.0	33	36	68		92	45	5	78	3.0	9.8	72	TAC01-M12-L25
50	64	60	35	18	9	12.5	48.6	12	M12深30	5.0		35	38	80		96	54.6	5	82	3.0	11.8	78	TAC01-M12-L25
60	74	72	42	20	12	14.5	58.4	15	M14深30	5.0		51	54	95		120	66.4	6	116	4.0	13.8	84	TAC01-M14-L30
80	98	105	45	26	13	17.5	79.4	15	M16深35	5.5	—	—	62	120	0 -0.010	145	87.4	6	130	4.0	13.8	124	TAC01-M16-L40
