产品详情
文档下载

代码	材质 / 树脂主体	材质 / 金属主体	类型
JT-LTRASD	PBT	镀铬	外螺纹 ● 直接头
JT-LTRASX	PBT	镀铬	外螺纹 ● 弯接头

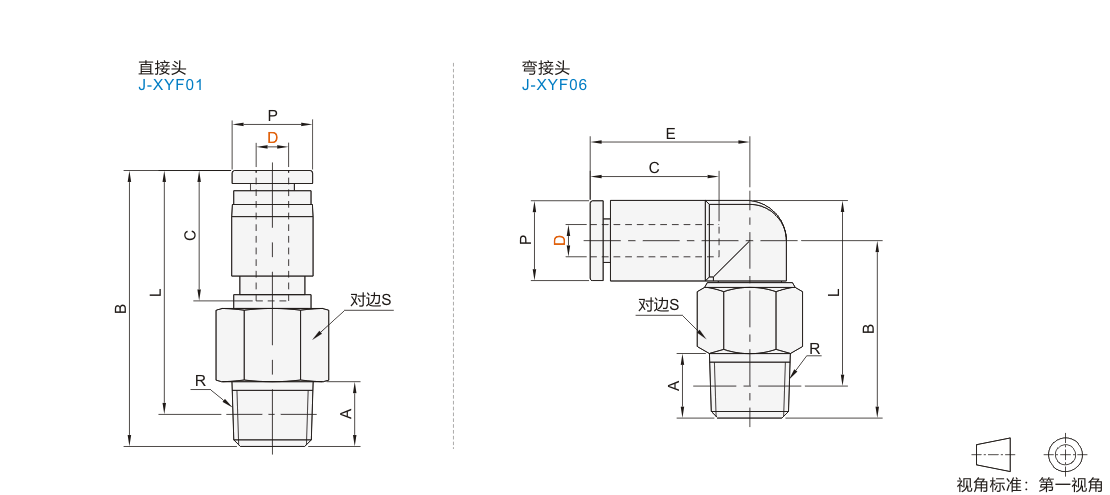

选型参数

直接头

型号		公称型号	R	A	B	L	P	C	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
JT-LTRASD	4	M5	M5	3	32.6	29.6	10	16.1	12	500	60	1.9	13
	4	1	R1/8	8	34.1	30.1	10	16.1	12	500	60	3.6	14
	6	M5	M5	3	36.2	33.2	12.5	17.2	14	500	120	4.5	19
		1	R1/8	8	36.9	32.9							18
		2	R1/4	11	38.9	32.8							23
	8	1	R1/8	8	45.3	41.3	14.5	18.9	17	400	150	20	34
		2	R1/4	11	44.3	38.3							32
		3	R3/8	12	44.3	38							39
	10	2	R1/4	11	58.8	52.8	17.8	20.2	22	300	200	35	74
		3	R3/8	12	56.8	50.5							70
		4	R1/2	15	59.3	51.1							86

空转扭矩是指未承受压缩空气的压力状态下回转所需的扭矩。

弯接头

型号		公称型号	R	A	B	L	P	C	E	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	容许转速 (r.p.m)	空转扭矩 (g-cm)	有效截面积 (mm²)	重量 (g)
JT-LTRASX	4	M5	M5	3	20.5	22.5	10	14.9	19.7	12	500	60	1.5	13
	4	1	R1/8	8	22	23	10	14.9	19.7	12	500	60	2.9	15
	6	M5	M5	3	23.3	26.5	12.5	17	22.8	14	500	120	7.5	20
		1	R1/8	8	24	26.2								19
		2	R1/4	11	26	26.2								24
	8	1	R1/8	8	31.5	34.7	14.5	18.2	25.7	17	400	150	16.5	35
		2	R1/4	11	30.5	31.7								33
		3	R3/8	12	30.5	31.4								41
	10	2	R1/4	11	38.3	41	17.5	20.7	29.5	22	300	200	21	67
		3	R3/8	12	36.3	38.7							30	63
		4	R1/2	15	38.8	39.3							24	79

空转扭矩是指未承受压缩空气的压力状态下回转所需的扭矩。

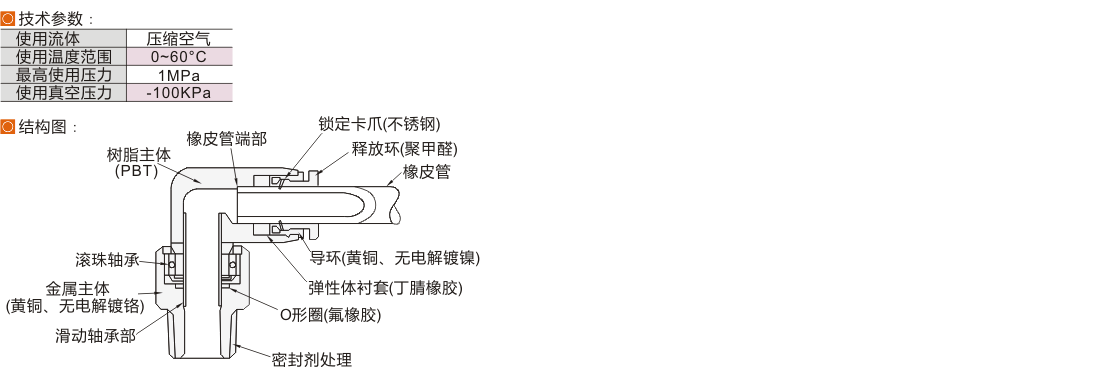

特点：
用于一般空压设备的摆动部位、回转部位配管用的快速接头。
回转部位使用轴承，所以适合用于快速运动的摆动部位、高速回转部位。
