选择代码

选型参数

手轮外径D(mm) *

手轮主体颜色 *

手轮键槽孔型可折式

图片仅供参考

手轮键槽孔型可折式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	联轴部分 / 材质	联轴部分 / 表面处理	手轮主体 / 材质	手轮主体 / 表面处理	握柄安装部 / 材质	握柄安装部 / 表面处理	握柄 / 材质	握柄 / 颜色	类型
JT-QBZDU	键槽孔型	ADC	喷塑涂层	ADC	喷塑涂层	S45C	发黑	PA	黑色	手柄可折型

选型参数

选型表

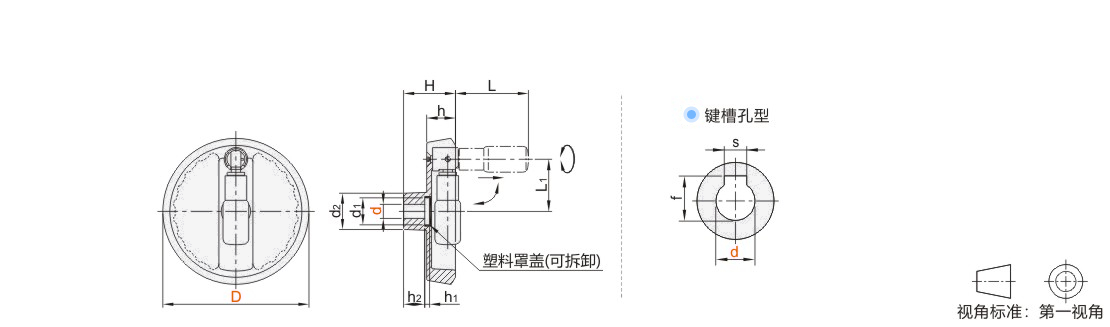

型号			d				手轮主体颜色			d1			d2			h			h1			h2			H				L				L1		参考重量 (kg/pcs)
代码		D	d				手轮主体颜色			d1			d2			h			h1			h2			H				L				L1		参考重量 (kg/pcs)
JT-QBZDU		125	12				E(黑色) Y(银色)			23			31			24.5			4			18			45				62.5				44.5		0.46
		125	14										31			24.5						18			45				62.5				44.5		0.42
		140	14										36			26						19			47				77.5				52		0.589
		140	16																			19			47								52		0.58
		160	14																			20			48								61		0.75
		160	16																			20			48								61		0.7
		200	18										42			27						24			53				87.5				80.5		1.JT-VMPSLCSFZMPNZFZ
		200	20										42			27						24			53				87.5				80.5		1.14

键槽尺寸表

d		f		f公差		s		s公差
d		f		f公差		s		s公差	12		13.8		+0.1 0		4		±0.015
14		16.3		5
16		18.3		5
18		20.8		6
20		22.8		6
