蝶形铰链内装式拔插锥孔型 A6N01

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	拔插方向	适用内/外装门	材质	表面处理	类型
JT-QAQDU	右侧	内装门	A6N01	本色阳极氧化	拔插型 ● 对称型 ● 锥孔型
JT-QAQDQ	左侧	内装门	A6N01	本色阳极氧化	拔插型 ● 对称型 ● 锥孔型
JT-QAQDF	右侧	内装门	A6N01	本色阳极氧化	拔插型 ● 左右偏置型 ● 锥孔型
JT-QAQDL	左侧	内装门	A6N01	本色阳极氧化	拔插型 ● 左右偏置型 ● 锥孔型

图示为右侧拔插型。
特点：轴部带有POM衬套，能抑制粉尘的产生。铝制品，设计轻巧。进行了阳极处理，耐腐蚀性好。
用途：无尘室各种医疗设备，半导体设备。

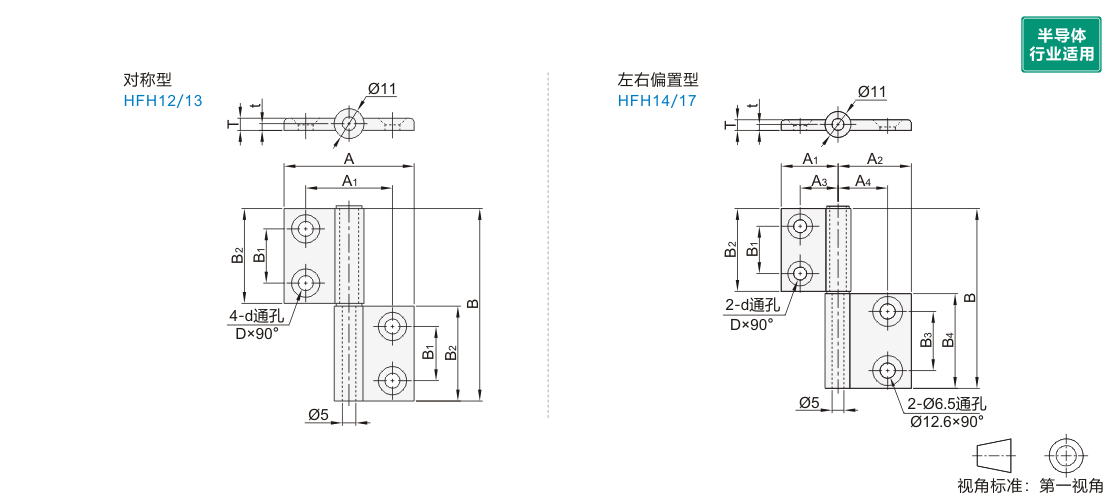

选型参数

对称型

型号		A	B	A1	B1	B2	D	d	T	t	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	B2	D	d	T	t	参考重量 (kg/pcs)
JT-QAQDU JT-QAQDQ	71	48	71	32	20	35	10.5	5.5	4	2.3	0.035
	81	62	81	42	25	40	12.5	6.5	4.5	2.5	0.048
	101	80	101	52	30	50					0.071
	101A*	80	101	57	30	50					0.072

带*规格仅适用JT-QAQDU。

左右偏置型

型号		B	A1	A2	A3	A4	B1	B2	B3	B4	D	d	T	t	参考重量 (kg/pcs)
代码	规格	B	A1	A2	A3	A4	B1	B2	B3	B4	D	d	T	t	参考重量 (kg/pcs)
JT-QAQDF JT-QAQDL	76	76	24	31	16	21	20	35	25	40	10.4	5.5	4	2.3	0.042
	86	86		40		26			30	50					0.054
	86A	86				28.5									0.054
	91	91	31		21	26	25	40			12.6	6.5	4.5	2.5	0.06
	91A	91	31		21	28.5	25	40			12.6	6.5	4.5	2.5	0.06

暂未上传文档资料

蝶形铰链 内装式 拔插锥孔型 A6N01
