平行开闭型三爪气爪

图片仅供参考

平行开闭型三爪气爪

产品属性：

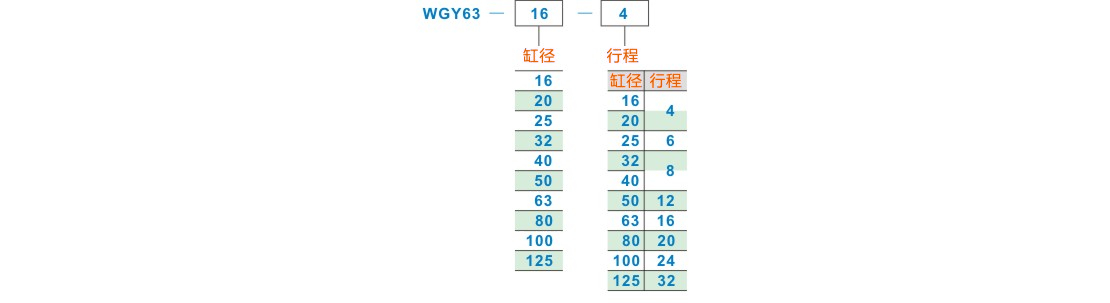

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径(mm)	动作形式	使用流体	最高使用压力	最低使用压力	最高使用频率	环境及流体温度	给油	外径有效夹持力(N)	内径有效夹持力(N)	两侧开闭行程(mm)
16	双作用	空气	0.6MPa	0.2MPa	120c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	14	16	4
20	双作用	空气	0.6MPa	0.2MPa	120c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	25	28	4
25	双作用	空气	0.6MPa	0.2MPa	120c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	42	47	6
32	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	74	82	8
40	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	118	130	8
50	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	187	204	12
63	双作用	空气	0.6MPa	0.2MPa	60c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	335	359	16
80	双作用	空气	0.6MPa	0.2MPa	30c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	500	525	20
100	双作用	空气	0.6MPa	0.2MPa	30c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	750	780	24
125	双作用	空气	0.6MPa	0.2MPa	30c.p.m	无磁性开关：-10~60℃(未冻结时)	不需要	1270	1320	32

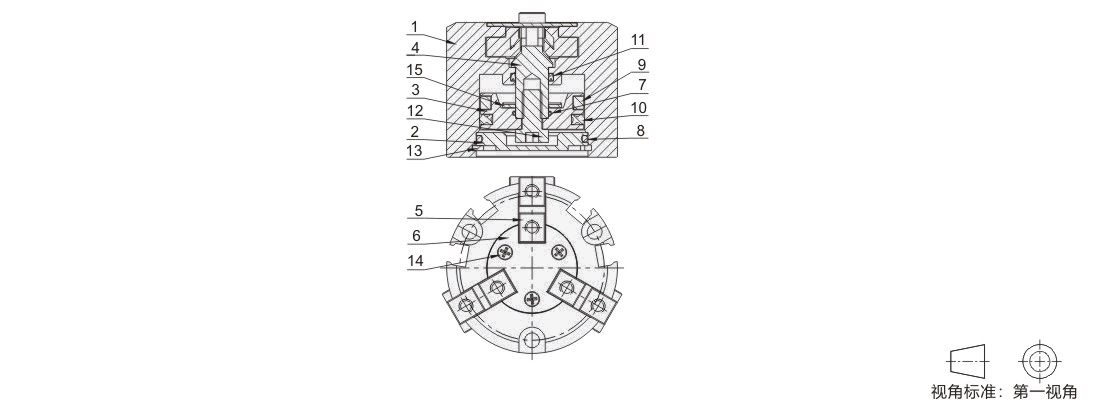

内部结构图

主要零件及材质表

序号			名称							材质
1			缸体							铝合金
2			后盖							铝合金
3			活塞							铝合金
4			活塞杆							易车铁
5			爪子							普通碳钢
6			不锈钢挡片							不锈钢
7			O型圈							丁腈橡胶
8			O型圈							丁腈橡胶
9			磁铁							烧结钕铁硼
10			双O型							丁腈橡胶
11			平面防尘							丁腈橡胶
12			矮头螺栓							普通碳钢
13			内卡簧							弹簧钢
14			沉头螺丝							不锈钢
15			环形缓冲垫							牛筋

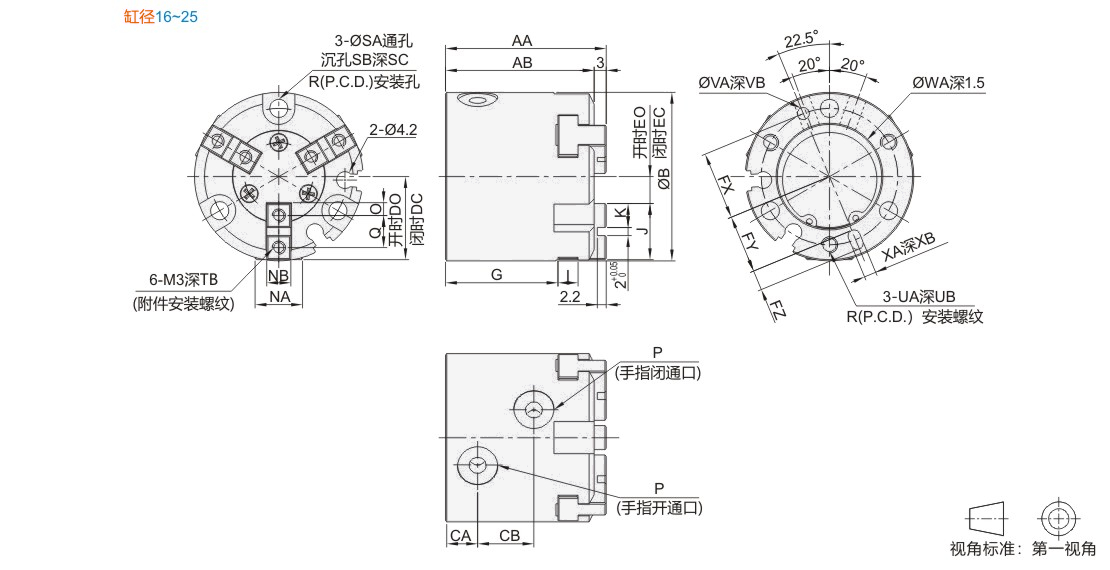

缸径				AA			AB			B			CA		CB			DC			DO			EC		EO		FX			FY			FZ		G			I		J			K		NA			NB		O			P					Q		R			SA			SB			SC			TB		UA					UB			VA		VB		WA			XA		XB
16				35			32			30			7		11			15			17			5		7		12.5			11			3		25			4		10			4		8			5		2			M3					6		25			3.4			6.5			8			5		M3					4.5			2		2		17			2		2
20				38			35			36			8		12			18			20			6		8		14.5			13			3		27			5		12			5		10			6		2.5			M5					7		29			3.4			6.5			9.5			6		M3					6			2		2		21			2		2
25				40			37			42			8		14			21			24			7		10		17			14.5			5		28			5		14			6		12			6		3			M5					8		34			4.5			8			10			6		M4					6			3		3		26			3		3

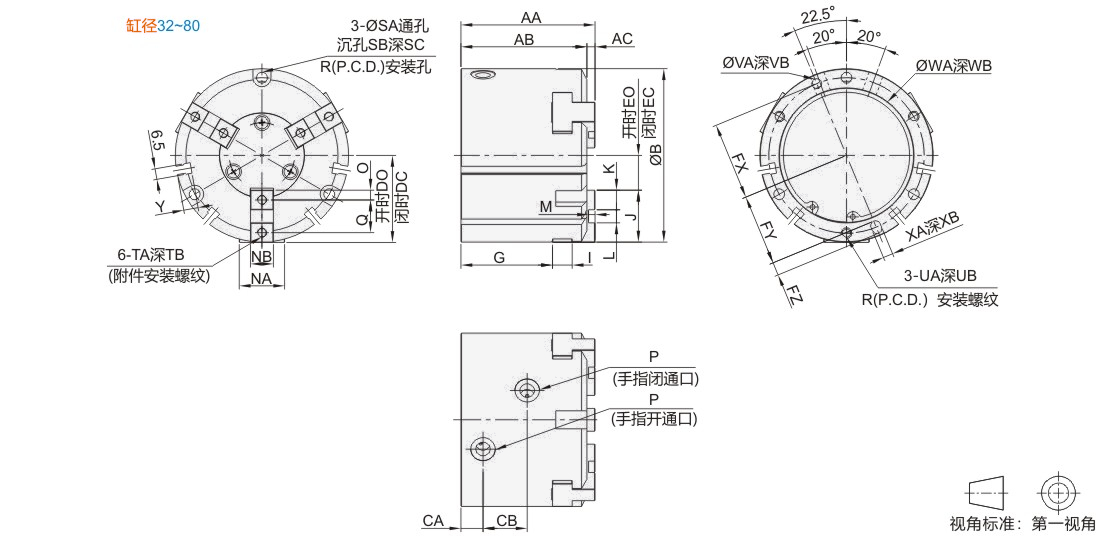

缸径				AA			AB			AC		B			CA			CB			DC			DO			EC			EO			FX				FY				FZ		G				I			J			K			L		M		NA			NB			O			P					Q			R			SA			SB			SC			TA					TB			UA					UB			VA		VB		WA			WB			XA		XB		Y
32				44			41			3		52			8			16			28			32			8			12			22				19.5				5		30.5				6			20			9			2		2		14			8			4.5			M5					11			44			4.5			8			9			M4					8			M4					6			3		3		34			2			3		3		6
40				47			44					62			9			17			31			35			10			14			26.5				23.5				6		32				7			21			9			3				16			8			4.5								12			53			5.5			9.5			9			M4					8			M5					7.5			4		4		42						4		4		8
50				55			52					70			9			20			35			41			11			17			31				28				6		37.5				9			24			10			4				18			10			5								14			62			5.5			9.5			12			M5					10			M5					10			4		4		52						4		4		7
63				66			62			4		86			12			22			43			51			15			23			38				34.5				7		44				11			28			11			6		3		24			12			5.5								17			76			6.6			11			14			M5					10			M6					9			5		5		65			2.5			5		5		7.5
80				82			77			5		106			13.5			27			53.5			63.5			21.5			31.5			47.5				43.5				8		56				12			32			12			8		4		28			14			6			G1/8					20			95			6.6			11			19			M6					12			M6					12			6		6		82			3			6		6		9

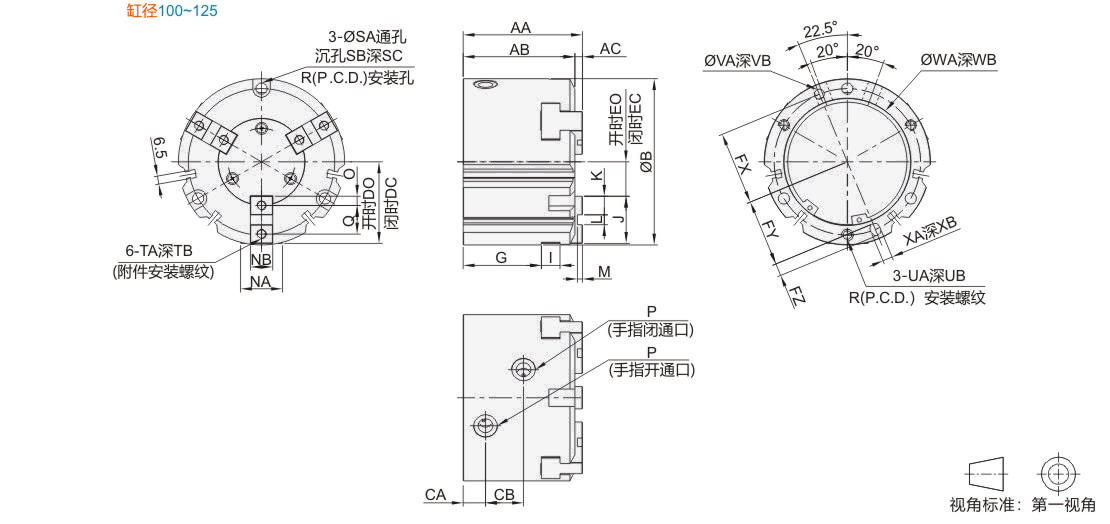

缸径				AA			AB			AC		B			CA			CB			DC			DO			EC			EO			FX			FY			FZ			G			I			J			K			L		M		NA			NB			O			P				Q			R				SA			SB			SC			TA						TB			UA						UB			VA		VB		WA			WB		XA		XB
100				96			90			6		134			18			30.6			66			78			28			40			59			54			10			63			15			38			15			8		4		34			18			7.5			G1/4				23			118				9			14			21			M8						16			M8						16			8		6		102			4		8		6
125				122			114			8		166			23.5			38			82			98			30			46			74			68			12			84			18			52			21			10		6		40			22			10.5			G3/8				31			148				11			17.5			34			M10						20			M10						20			10		8		130			6		10		8
