轴承固定环开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

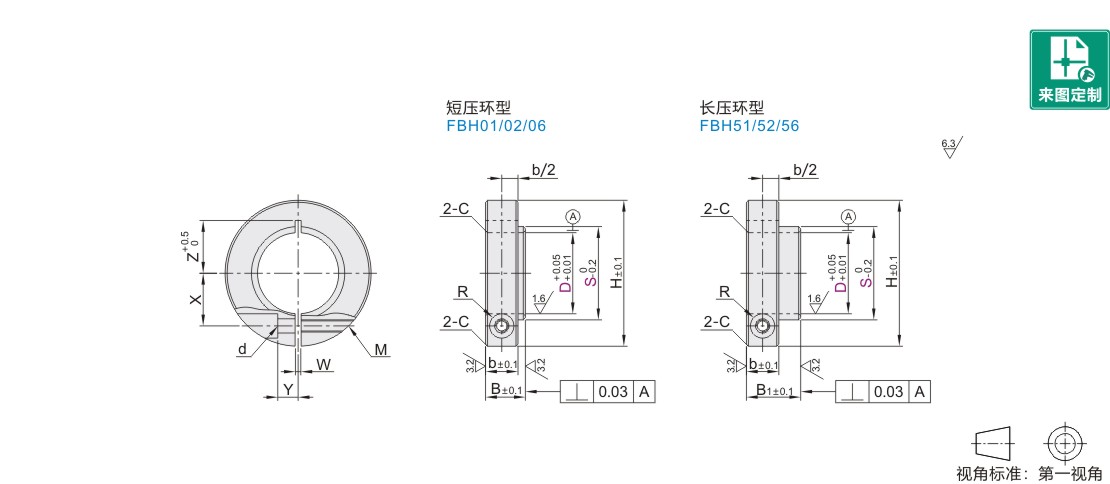

型号		S	适用轴承(外径)	B	B1	H	M	b	d	R	W	X	Y	Z	C
代码	D	S	适用轴承(外径)	B	B1	H	M	b	d	R	W	X	Y	Z	C
短压环型 JT-AXQSD JT-AXQSU JT-AXQSX 长压环型 JT-AXQOD JT-AXQOU JT-AXQOX	8	11	678ZZ(12)·688ZZ(16)	9	12	22	M3	8	3.5	3	1.5	7	4	7	0.5
	8	12	698ZZ(19)·608ZZ(22)·628ZZ(24)	9		22						7		7
	10	13	6800ZZ(19)	9.5		25						8		9
		14	6900ZZ(22)·6000ZZ(26)
		16	6200ZZ(30)·6300ZZ(35)
	12	15	6801ZZ(21)									9	3
		16	6901ZZ(24)·6001ZZ(28)
		18	6201ZZ(32)·6301ZZ(37)
	15	18	6802ZZ(24)·6902ZZ(28)			30						11		11
		19	6002ZZ(32)
		21	6202ZZ(35)·6302ZZ(42)
	17	21	6903ZZ(30)·6003ZZ(42)									11.5	4	12
	17	23	6203ZZ(40)·6303ZZ(47)									11.5	4	12
	20	23	6704ZZ(27)·6804ZZ(32)		13	36						13	5	13
		24	6904ZZ(37)
		27	6004ZZ(42)·6204ZZ(47)
	25	28	6805ZZ(37)	11.5	15	42	M4	10	4.5	3.75		16.5		16.5
		29	6905ZZ(42)
		31	6005ZZ(47)
		32	6205ZZ(52)
	30	35	6906ZZ(47)	14	18	50	M5	12	5.5	4.5		20	6	20	1
	30	38	6006ZZ(55)·6206ZZ(62)·6306ZZ(72)			50						20		20
	35	41	6907ZZ(55)			55					2	22.5		21
	35	43	6007ZZ(62)·6207ZZ(72)			55						22.5		21
	40	45	6908ZZ(62)			60						25		23
	40	48	6008ZZ(68)·6208ZZ(80)			60						25		23

暂未上传文档资料

轴承固定环 开口型
