选型参数

丝杠轴径 *

导程 *

长度L(mm) *

400~2500/1

固定端连接位长度F(mm) *

38~70/1

固定端连接位外径P(mm) *

20~28/1

压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMRFX	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

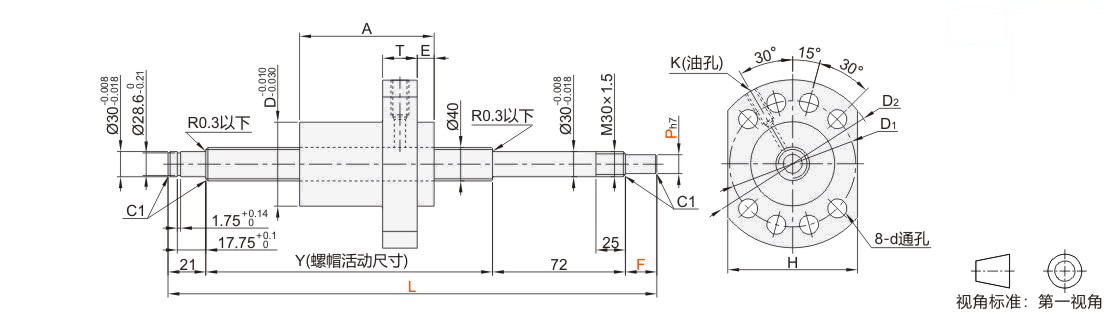

型号			最小单位1			滚珠直径	丝杠外径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	基本额定负载
代码	丝杠轴径	导程	L	F	P	滚珠直径	丝杠外径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	E	K	C(动)kN	Co(静)kN
JT-IMRFX	40	5	400~2500	38～70	20～28	3.175	40	3.8×1	右旋	L-(93+F)	63	39	14	78	93	70	9	9	M8	19.78	74.42
		10				6.35	38	3.8×1				57								49.38	136.73
		20						2.8×1				78								38.82	105.08
		40						1.8×1				96								25.35	65.19

压轧滚珠丝杠与丝杠支座组件的推荐组合(螺帽支架请在怡合达网站搜索查看)

代码			丝杠轴径		导程					支座形状				推荐丝杠固定座								推荐丝杠支撑座
JT-IMRFX			40		5 10 20 40					圆法兰				JT-IVXSD-30								JT-IVXDD-30
JT-IMRFX			40		5 10 20 40					方形				JT-IVXXD-30								JT-IVXLD-30

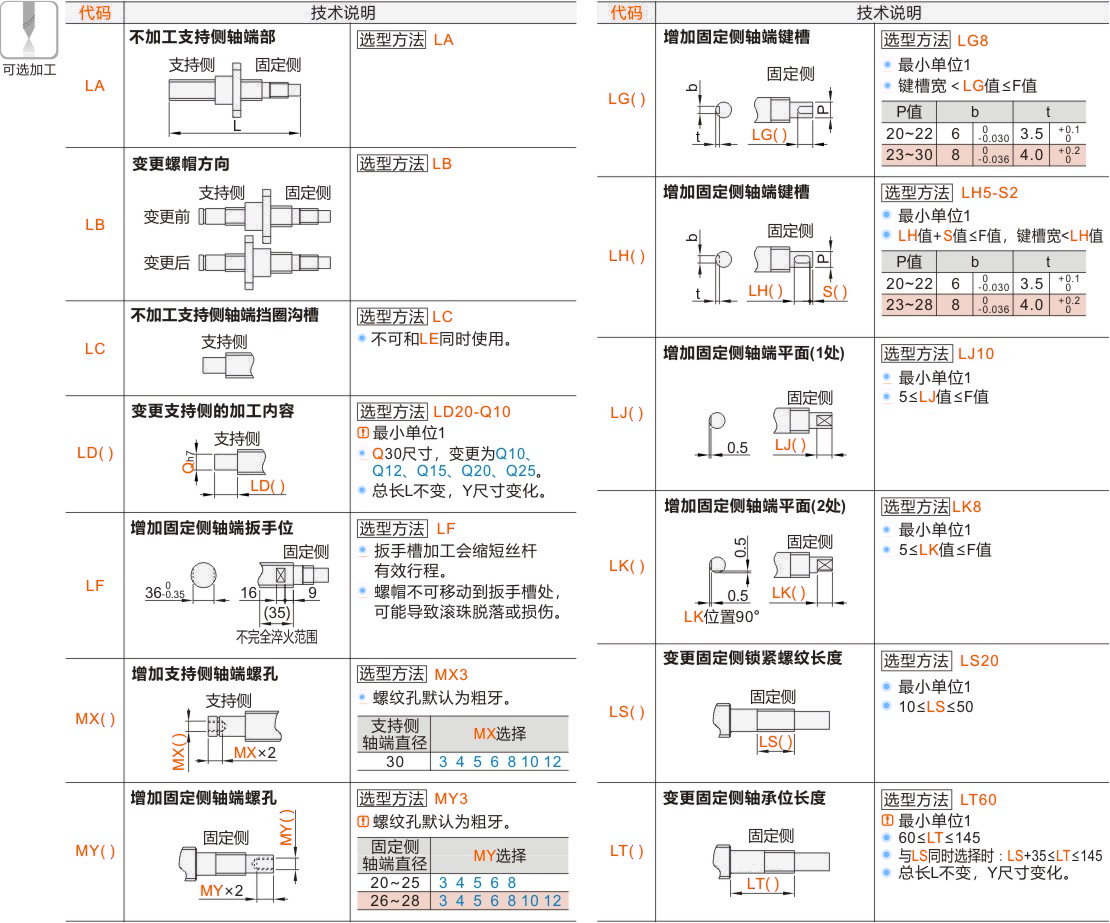

可选加工参数

产品名称

暂未上传文档资料
