卡套接头内螺纹直通式

图片仅供参考

卡套接头内螺纹直通式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-TWRSD	SUS316	内螺纹 ● 直接头

选型参数

选型表

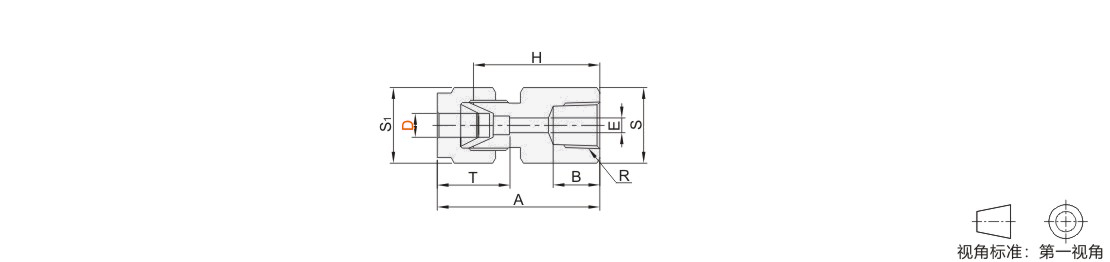

型号		公称型号	R	A	B	T	E	六角对边 S	六角对边 S1	H
代码	D	公称型号	R	A	B	T	E	六角对边 S	六角对边 S1	H
JT-TWRSD	4	1	Rc1/8	30.6	10	13.7	3	14	12	23.9
	6	1	Rc1/8	31.7	10	15.8	4.8	14	14	23.9
		2	Rc1/4	36.2	15			19		28.4
		3	Rc3/8	38	15			22		30.2
		4	Rc1/2	42.9	20			27		35.1
	8	1	Rc1/8	32.3	10	16.7	6.4	14	16	24.6
		2	Rc1/4	37.2	15			19		29.5
		3	Rc3/8	38.7	15			22		31
		4	Rc1/2	43.5	20			27		35.8
	10	1	Rc1/8	34.8	10	19.6	7.9	17	19	27.2
		2	Rc1/4	37.8	15			19		30.2
		3	Rc3/8	39.4	15			22		31.8
		4	Rc1/2	44.2	20			27		36.6
	12	1	Rc1/8	38	10	23.8	8.6	22	22	27.2
		2	Rc1/4	41	15		9.5			30.2
		3	Rc3/8	42.6	15					31.8
		4	Rc1/2	47.4	20			27		36.8
