JT-VMUSQ断开型同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①主体	材质 / ②芯线	材质 / ③帆布	颜色 / 主体	使用温度	类型
JT-VMUSQ	聚氨酯	钢丝	尼龙帆布	乳白色	-30 ~80℃	中国大陆 ● 齿面贴布

特点
聚氨酯开口带由热塑性聚氨酯材质制成，具有较强抗磨损能力；
齿面贴布可降低皮带与带轮之间的摩擦，降低噪音。
聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。
皮带的周长为芯线长度，周长=齿数×齿距。

皮带宽度公差

皮带宽度(mm)			公差
3~30			±0.5
31~50			±0.8
51~100			±1
101~150			±1 .2

皮带长度公差为：0~10个齿。

选型参数

选型表

型号			齿数	皮带宽度(mm)	容许张力(N)	单位带重	适用连接金属件
代码	皮带类型	皮带公称宽度	齿数	皮带宽度(mm)	容许张力(N)	( kg/10mm×1m)	适用连接金属件
JT-VMUSQ	XL	25	40~17000	6.4	59	0.022	ECY01-XL-025
		37		9.5	91		ECY01-XL-037
		50		12.7	131		ECY01-XL-050
	L	50	40~9000	12.7	397	0.036	ECY01-L-050
		75		19.1	613		ECY01-L-075
		100		25.4	863		ECY01-L-100
	H	75	40~6000	19.1	613	0.041	ECY01-H-075
		100		25.4	863		ECY01-H-100
		150		38.1	1331		ECY01-H-150
		200		50.8	1763		ECY01-H-200
	S3M	60	40~30000	6	65	0.024	ECY01-S3M-060
		100		10	109		ECY11-S3M-100
		150		15	174		ECY11-S3M-150
	S5M	100	40~18000	10	288	0.035	ECY01-S5M-100
		150		15	469		ECY01-S5M-150
		200		20	575		ECY01-S5M-200
		250		25	828		ECY01-S5M-250
		300		30	994		ECY01-S5M-300
		400		40	1150		ECY01-S5M-400
		500		50	1725		ECY01-S5M-500
	S8M	100	40~12000	10	459	0.058	ECY01-S8 M-100
		150		15	691		ECY01-S8 M-150
		200		20	997		ECY01-S8 M-200
		250		25	1246		ECY01-S8 M-250
		300		30	1456		ECY01-S8 M-300
		400		40	1942		ECY01-S8 M-400
		500		50	2681		ECY01-S8 M-500
		1000		100	5438		ECY01-S8 M-1000
	S14M	400	40~6000	40	3750	0.11	ECY01-S14M-400
		550		55	5100		ECY01-S14M-550
		850		85	7950		ECY01-S14M-850
		1150		115	10800		ECY01-S14M-1150
	T5	100	40~18000	10	100	0.022	ECY01-T5-100
		150		15	150		ECY01-T5-150
		200		20	200		ECY01-T5-200
		250		25	281		ECY01-T5-250
	T10	150	40~9000	15	431	0.048	ECY01-T10-150
		200		20	575		ECY01-T10-200
		250		25	828		ECY01-T10-250
		300		30	1011		ECY01-T10-300
		400		40	1380		ECY01-T10-400
		500		50	1725		ECY01-T10-500
		1000		100	3522		ECY01-T10-1000
JT-VMUSQ	H3M	60	40~30000	6	60	0.02	ECY01-H3 M-60
		100		10	100		ECY01-H3 M-100
		150		15	159		ECY01-H3 M-150
		250		25	281		ECY01-H3 M-250
	H5M	100	40~18000	10	288	0.05	ECY01-H5M-100
		150		15	469		ECY01-H5M-150
		200		20	575		ECY01-H5M-200
		250		25	828		ECY01-H5M-250
		300		30	863		ECY01-H5M-300
		400		40	1150		ECY01-H5M-400
		500		50	1725		ECY01-H5M-500
	H8M	100	40~12000	10	459	0.JT-VMPSLCSFZMPNZFZ	ECY01-H8M-100
		150		15	691		ECY01-H8M-150
		200		20	997		ECY01-H8M-200
		300		30	1456		ECY01-H8M-300
		400		40	1994		ECY01-H8M-400
		500		50	2681		ECY01-H8M-500
		850		85	4594		ECY01-H8M-850
		1000		100	5438		ECY01-H8M-1000
	H14M	250	40~6000	25	1650	0.112	ECY01-H14M-250
		300		30	1980		ECY01-H14M-300
		400		40	2850		ECY01-H14M-400
		500		50	3300		ECY01-H14M-500
		550		55	3900		ECY01-H14M-550
		600		60	4275		ECY01-H14M-600
		850		85	6150		ECY01-H14M-850
		1150		115	8400		ECY01-H14M-1150

重量为理论值，与实物可能存在差异，仅供参考。
长度必须是对应齿距的整倍数。

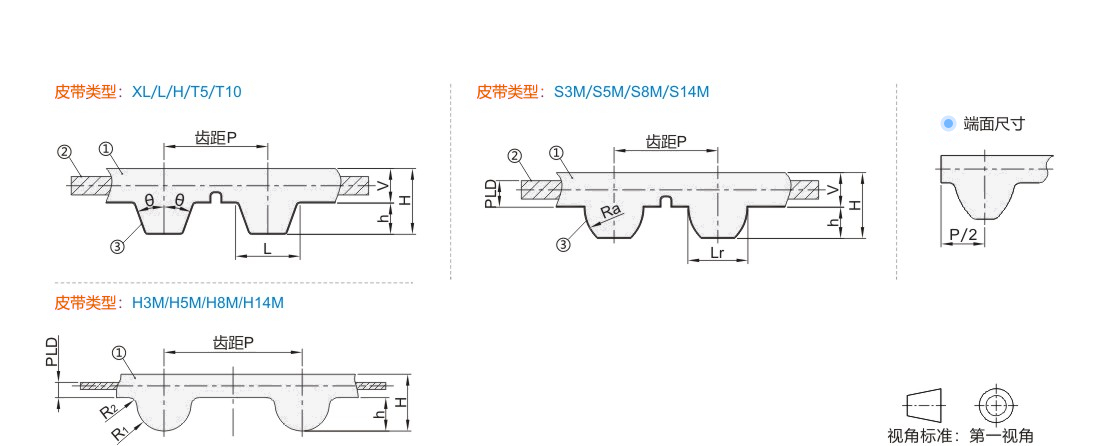

技术参数

齿型	齿距P	Lr	h	H		V	Ra	PLD
S3M	3	1.95	1.14	2.2	±0.4	1.06	1.95	0.381
S5M	5	3.25	1.91	3.6		1.69	3.25	0.48
S8M	8	5.2	3.05	5.3		2.25	5.2	0.686
S14M	14	9.1	5.3	10.2		4.9	9.1	1.39

齿型	齿距P	2θ	L	h	H		V
XL	5.08	50°	1.35	1.27	2.3	±0.4	1.03
L	9.525	40°	3.2	1.9	3.7		1.8
H	12.7		4.4	2.3	4.5		2.2
T5	5		1.8	1.2	2.3		1.1
T10	10	40°	3.5	2.5	4.7		2.2

齿型	齿距P	h	H		PLD	R1	R2
H3M	3	1.22	2.41	±0.4	0.38	0.86	0.3
H5M	5	2.08	3.81		0.57	1.5	0.41
H8M	8	3.4	6		0.69	2.59	0.76
H14M	14	6	10		1.4	4.55	1.35

可选加工参数

暂未上传文档资料
