T形导向轴支座开口型手柄锁紧

图片仅供参考

T形导向轴支座开口型手柄锁紧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支座 / 材质	支座 / 表面处理	固定把手部 / 材质	固定把手部 / 表面处理	把手螺纹部 / 材质	把手螺纹部 / 表面处理	轴环部 / 材质	轴环部 / 表面处理	类型
JT-SMNSD	S45C	发黑	锌合金	烤漆	S45C	发黑	SUM22L	发黑	把手钥紧型
JT-SMNSU	S45C	喷细砂无电解镀镍	锌合金	烤漆	S45C	发黑	SUM22L	喷细砂无电解镀镍	把手钥紧型
JT-SMNSX	SUS304	—	锌合金	烤漆	SUS304	发黑	SUS303	—	把手钥紧型

特点：用于夹具等，需频繁调整轴的位置或经常进行维护保养时，极为便利。
开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

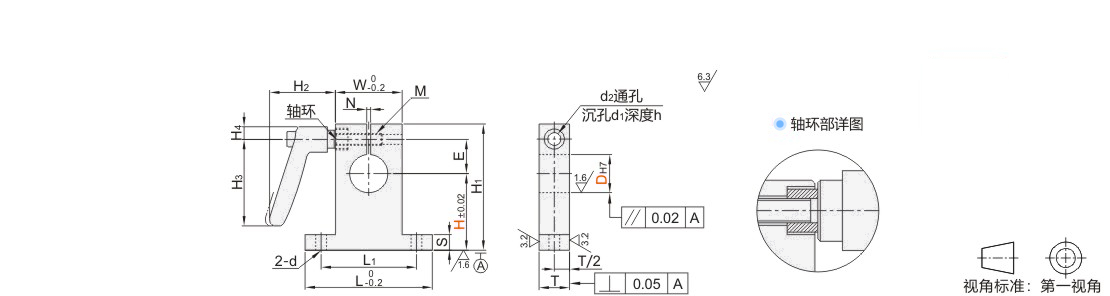

型号		H	把手颜色	L	H1	T	S	W	L1	d	E	M	d1	d2	h	N	H2	H3	H4	把手
代码	DH7	H	把手颜色	L	H1	T	S	W	L1	d	E	M	d1	d2	h	N	H2	H3	H4	把手
JT-SMNSD JT-SMNSU JT-SMNSX	8	40	M (橙色) B (黑色) S (银色)	42	H+16	10	5.8	17.8	30	4.5	11	M4	8	5	4.5	1.2~2.3	35	44	7	HAD36-M4-L16-E/J/Y (HAD37-M4-L16-E/J/Y)
	10	40			H+16						11
	12	40			H+18						13
	13	40			H+18						13
	15	40		54	H+20			29.8	42		15									HAD36-M4-L25-E/J/Y (HAD37-M4-L25-E/J/Y)
	16	40		54	H+20			29.8	42		15									HAD36-M4-L25-E/J/Y (HAD37-M4-L25-E/J/Y)
	18	40 50 60		67	H+26	16	7.8	34.8	50	6.6	18	M6	11	7	6.5					HAD36-M6-L25-E/J/Y (HAD37-M6-L25-E/J/Y)
	20	30 40 50 60			H+26						18
	25	30 40 50 60			H+28						21
	30	40 50 60		85	H+33	20	9.8	44.8	65	9	24	M8	14	9	9	1.2~3.5	45	63	9	HAD36-M8-L32-E/J/Y (HAD37-M8-L32-E/J/Y)
	35	40 50 60		85	H+36	20	9.8	44.8	65	9	27	M8	14	9	9	1.2~3.5	45	63	9	HAD36-M8-L32-E/J/Y (HAD37-M8-L32-E/J/Y)
