选型参数

齿数 *

带轮类型 *

输送型同步轮惰轮 S5M型两侧双轴承

图片仅供参考

输送型同步轮惰轮 S5M型两侧双轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 导条	材质 / 轴承	表面处理 / 带轮	类型
JT-VKBDD	S5M250	5.0	铝合金	尼龙	钢	本色阳极氧化	输送型同步轮惰轮 ● 双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

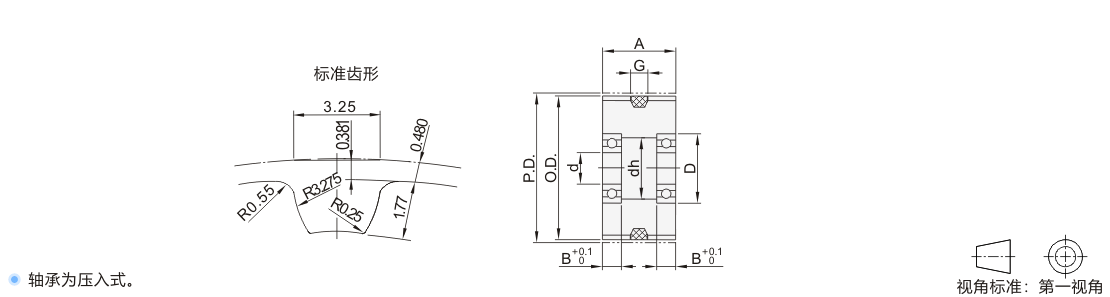

型号			P.D.	O.D.	A	G	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	A	G	dh	轴承型号×数量	d	D	B
JT-VKBDD	20	S5M250	31.83	30.87	27	6.4	17	BAF698ZZ×2	8	19	6
	22		35.01	34.05			20	BAF608ZZ×2		22	7
	24		38.20	37.24			20	BAF608ZZ×2		22	7
	26		41.38	40.42			25	BAY6200ZZ×2	10	30	9
	28		44.56	43.60			25	BAY6200ZZ×2	10	30	9
	30		47.75	46.79			27	BAY6201ZZ×2	12	32	10
	32		50.93	49.97			27	BAY6201ZZ×2	12	32	10
	34		54.11	53.15			30	BAY6202ZZ×2	15	35	11

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
