同步带轮型内螺纹动力滚筒

图片仅供参考

同步带轮型内螺纹动力滚筒

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 筒体	材质 / 芯轴	表面处理 / 筒体	表面处理 / 芯轴	类型
JT-EMQXD	钢	碳钢	镀锌	—	同步带轮型 ● 内螺纹型
JT-EMQXU	不锈钢	碳钢	—	镀锌	同步带轮型 ● 内螺纹型

推荐与PU型同步带配合使用。

同步带排布的中心距建议公差+0.3/0mm。

安装中心距推荐

中心距	推荐同步带型号
中心距	齿形	带宽	带长	齿数
60	T5	10	250	50
75			280	56
85			300	60
100			330	66
105			340	68
135			400	80
145			420	84
160			450	90

滚筒圆跳动(径向)

滚筒长度W	圆跳动
100~500	0.5
500.1~1000	0.6
1000.1~1600	1.0
1600.1~2000	1.2
2000.1~2500	1.6

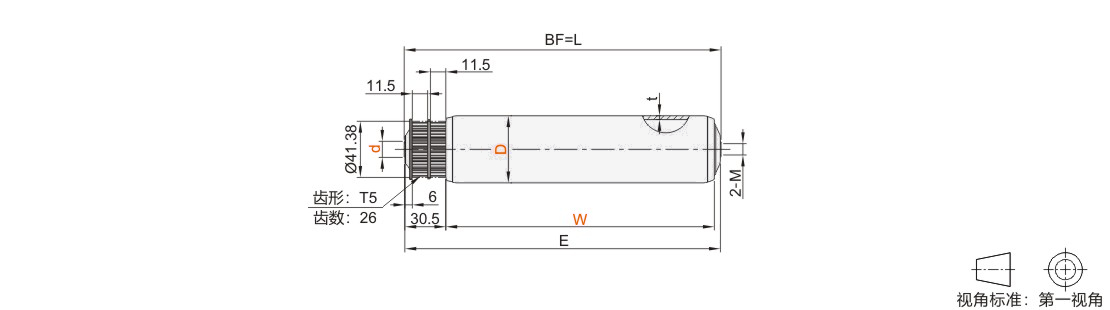

选型参数

选型表

型号		W	d	t	M	BF	L	E
代码	D	W	d	t	M	BF	L	E
JT-EMQXD JT-EMQXU	50	120~1500	12	1.5	M8×15	W+36	W+36	W+35
JT-EMQXD JT-EMQXU	50	120~1800	15	1.5	M10×20	W+36	W+36	W+35

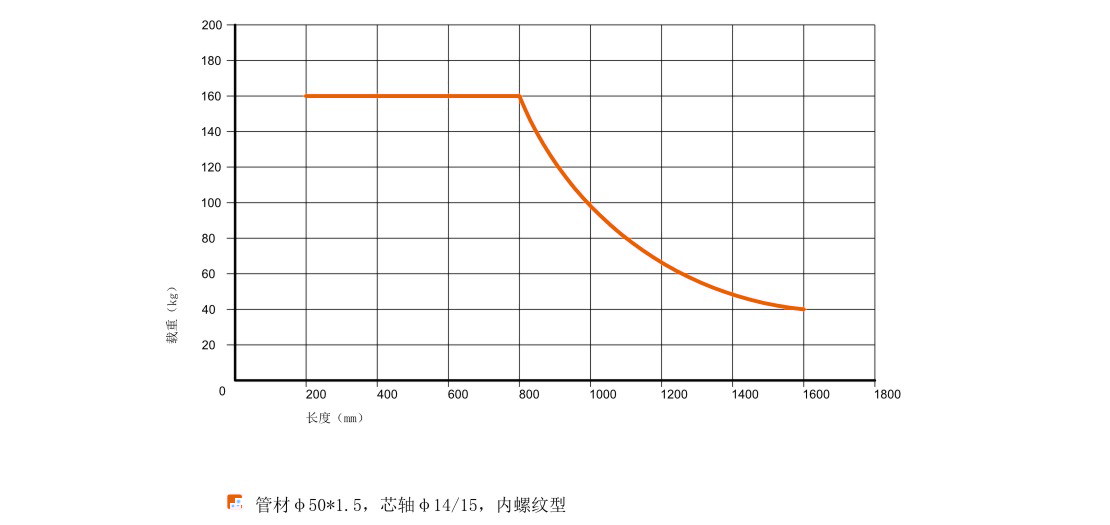

负载参数

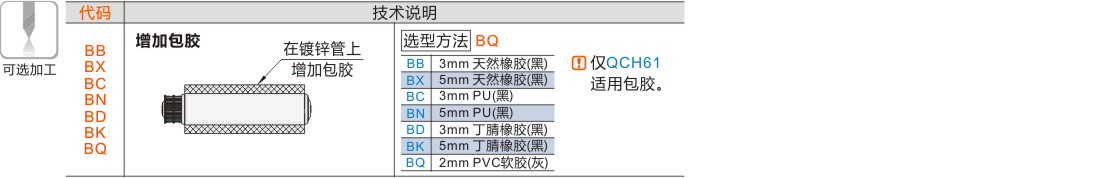

可选加工参数

产品名称

暂未上传文档资料
