平垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

重型

宽型

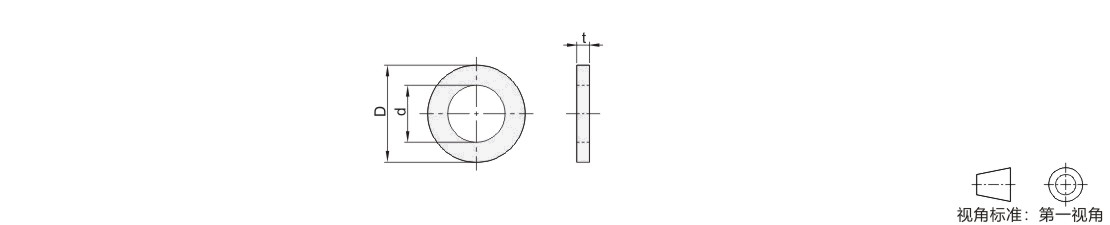

型号		d		D		t
代码	公称直径	min	max	min	max	min	max
(SS400) JT-YXZUS (SPCC) JT-YXZUD (SUS304) JT-YXZUU (SUS316) JT-YXZUF	2.5*	2.7	2.84	7.64	8	0.7	0.9
	3	3.2	3.38	8.64	9
	3.5*	3.7	3.88	10.57	11
	4	4.3	4.48	11.57	12	0.9	1.1
	5	5.3	5.48	14.57	15	1	1.4
	6	6.4	6.62	17.57	18	1.4	1.8
	8	8.4	8.62	23.48	24	1.8	2.2
	10	10.5	10.77	29.48	30	2.3	2.7
	12	13	13.27	36.38	37	2.7	3.3
	14*	15	15.27	43.38	44
	16	17	17.27	49.38	50
	18*	20	20.52	54.1	56	3.4	4.6
	20	22	22.52	58.1	60	3.4	4.6
	22*	24	24.84	64.9	66	4	6
	24	26	26.84	70.1	72	4	6

带*号规格仅适用JT-YXZUF。

窄型

型号		适用螺栓	d		D		t
代码	公称直径	适用螺栓	min	max	min	max	min	max
(SUS316) JT-YXZQQ	2	M2	2.2	2.34	4.2	4.5	0.25	0.35
	2.5	M2.5	2.7	2.84	4.7	5	0.45	0.55
	3	M3	3.2	3.38	5.7	6
	3.5	M3.5	3.7	3.88	6.64	7
	4	M4	4.3	4.48	7.64	8
	5	M5	5.3	5.48	8.64	9	0.9	1.1
	6	M6	6.4	6.62	10.57	11	1.4	1.8
	8	M8	8.4	8.62	14.57	15
	10	M10	10.5	10.77	17.57	18
	12	M12	13	13.27	19.48	20	1.8	2.2
	14	M14	15	15.27	23.48	24	2.3	2.7
	16	M16	17	17.27	27.48	28	2.3	2.7
	18	M18	19	19.33	29.48	30	2.7	3.3
	20	M20	21	21.33	33.38	34
	22	M22	23	23.33	36.38	37
	24	M24	25	25.33	38.38	39	3.7	4.3
	27	M27	28	28.33	43.38	44
	30	M30	31	31.39	49.38	50
	33	M33	34	34.62	54.8	56	4.4	5.6
	36	M36	37	37.62	58.8	60	4.4	5.9
