螺钉夹紧型分离式刚性联轴器

图片仅供参考

螺钉夹紧型分离式刚性联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NMCSU	不锈钢	一	内六角圆柱头螺钉	分离型
JT-NMCSQ	铝合金	本色阳极氧化	内六角圆柱头螺钉	分离型

特点
属于金属一体型零背隙，无动力/运动损耗；
具备很高的刚性；
无吸收偏差的能力，请务必对两轴进行对中。

d、e的公差是开口前的公差。

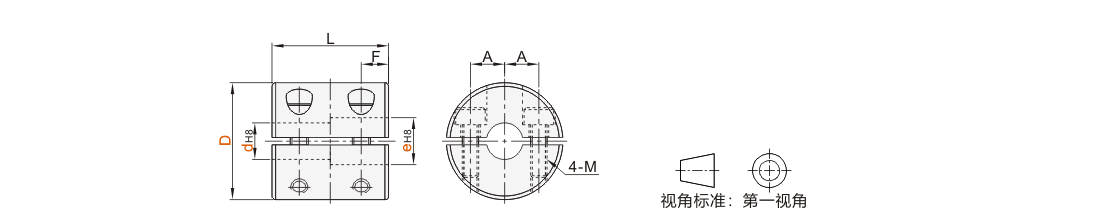

选型参数

选型表

型号

d-e

L

A

F

M

代码

D

JT-NMCSU
JT-NMCSQ

16

d	5	6
e	5 6	6

16

5

4

M2.5

20

d	6	8
e	6 8	8

20

6.5

5

25

d	8	10
e	8 10	10

25

9

6

M3

32

d	10	12	14
e	10 12 14	12 14	14

32

11

8

M4

尺寸性能表

型号		额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩(kg·m²)		锁紧扭矩 (N·m)	重量(g)
代码	D	额定扭矩 (N·m)	最高转速 (r/min)	JT-NMCSU	JT-NMCSQ	锁紧扭矩 (N·m)	JT-NMCSU	JT-NMCSQ
JT-NMCSU JT-NMCSQ	16	0.3	39000	8.2×10^⁻⁷	3.2×10^⁻⁷	1	22	8.8
	20	0.5	31000	2.4×10^⁻⁶	8.7×10^⁻⁷	1	41	15
	25	1	25000	7.3×10^⁻⁶	2.7×10^⁻⁶	1.5	80	29
	32	2	19000	2.5×10^⁻⁵	9.3×10^⁻⁶	2.5	160	61

惯性力矩和重量按最大孔径计算。
