低宽型外压盖整合式丝杠支座

图片仅供参考

低宽型外压盖整合式丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③⑥	材质 / ④	表面处理 / ①③	表面处理 / ④⑥	类型
JT-IVLSO	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 低宽型

①②③⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂
使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

锁紧螺母规格

适用丝杠轴径 d	适用锁紧螺母
适用丝杠轴径 d	适用锁紧螺母	10	M10×1
12	M12×1

选型参数

选型表

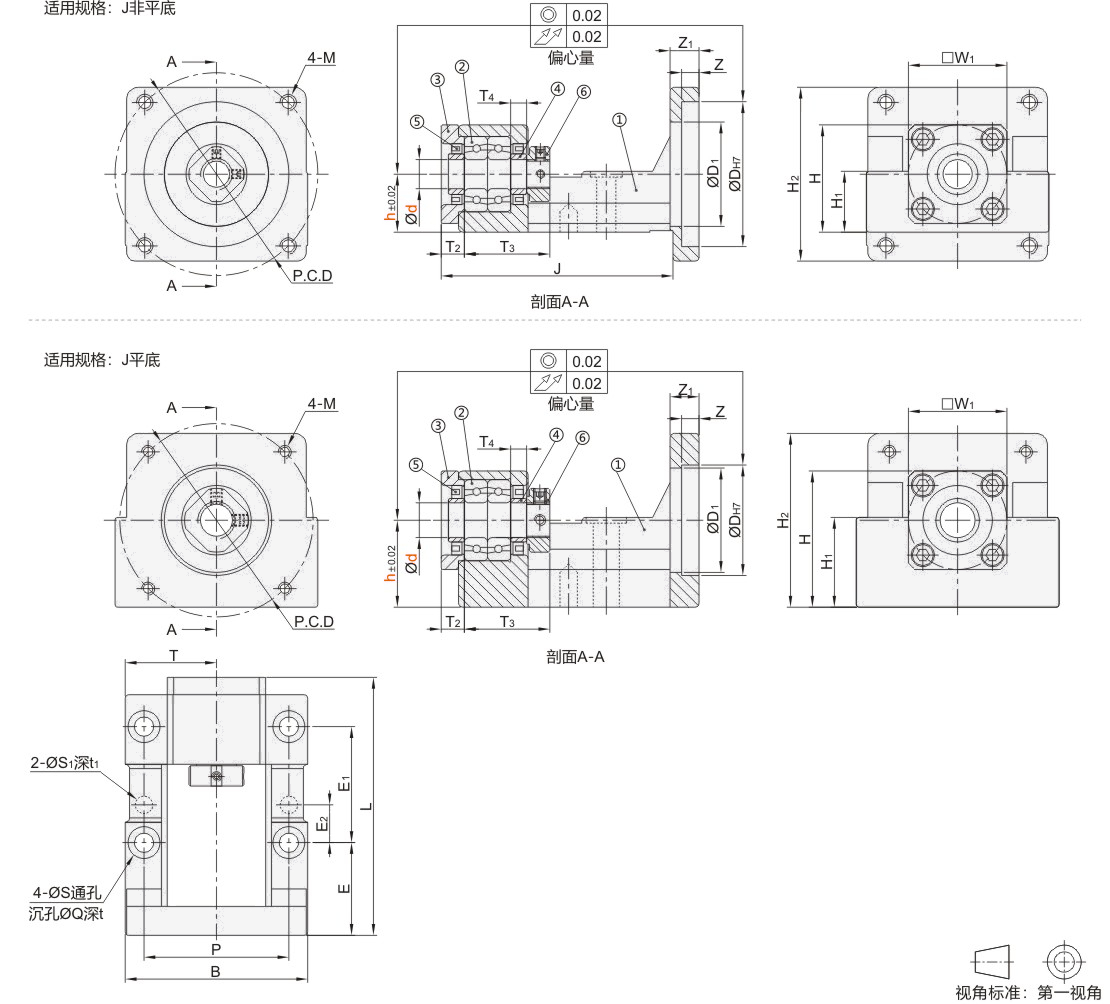

型号				L	B	W1	T	P	E	E1	E2	T2	T3	T4	J	D	D1	Z	Z1	H	H1	H2	S	Q	t	t1	S1	P.C.D	M	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																											建议丝杠支座	建议电机规格
	适用丝杠轴径	适用电机法兰	中心高																											支撑侧	止可规格	安装 P.C.D	安装孔
	d	F	h																											支撑侧	止可规格	安装 P.C.D	安装孔
JT-IVLSO	10	60	20	89	63	34	31.5	50	32	40	13	8	29.5	5.5	80	50	36	6	10	37	21	60	6.6	11	2	7	6	70	M5	一	50	70	Ø6
		60S	20		63		31.5	50												37	21		6.6	11		7			M4	一			Ø4.5
		60	25		70		35	52												42	26		9	14		12			M5	JT-IVXQD-10			Ø6
		60S																											M4				Ø4.5
		60A														38.1												66.7	M4		38.1	66.7	Ø4.5
	12	60	20		63		31.5	50								50				37	21					7		70	M5	一	50	70	Ø6
		60S	20		63		31.5	50												37	21					7			M4	一			Ø4.5
		60	25		70		35	52												42	26					12			M5	JT-IVXQD-12			Ø6
		60S	25																	42	26								M4	JT-IVXQD-12			Ø4.5
		60	30												平底					47	31								M5	一			Ø6
		60S	30												平底					47	31								M4	一			Ø4.5
		60A	25												80	38.1				42	26							66.7		JT-IVXQD-12	38.1	66.7
		60A	30												平底	38.1				47	31							66.7		一	38.1	66.7
