不锈钢异径内外螺纹直接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	工作压力 (MPa)	允许流体	类型
JT-TWEDU	SUS304	20	空气、水、其他	内外螺纹异径 ● 直接头

M5的最高使用压力为1Mpa以下。
M5的外螺纹侧带有尼龙垫圈。

选型参数

选型表

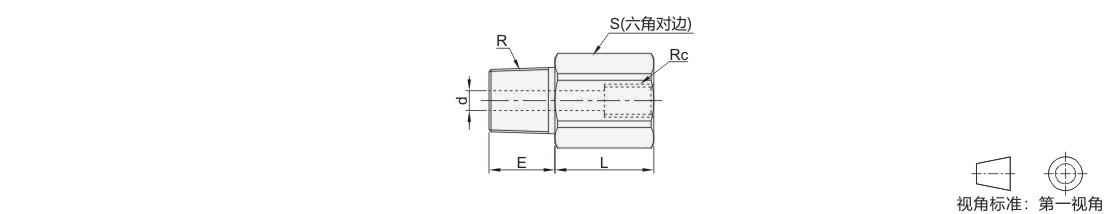

型号		R	Rc	L	六角对边 S	E	d
代码	公称型号	R	Rc	L	六角对边 S	E	d
JT-TWEDU	01M5	R1/8	M5	15	13	10	4.2
	0102	R1/8	Rc1/4	20	17	10	4.5
	02M5	R1/4	M5	15		12	4.2
	0201		Rc1/8	15			4.5
	0203		Rc3/8	20	19		6.5
	0302	R3/8	Rc1/4	20	19	13	9
	0304	R3/8	Rc1/2	25	24	13	9
	0403	R1/2	Rc3/8	20	24	10	10
