45系列三节式按压反弹滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNXOG	45.5	SPCC	环保镀锌	三节式 ● 全长伸展

特点：
●产品闭合时，按压产品7mm(参考值)有自动弹出功能；
●可将内轨完全抽出。
按副销售;
安装使用M4平头螺丝;
承重与重量仅供参考。

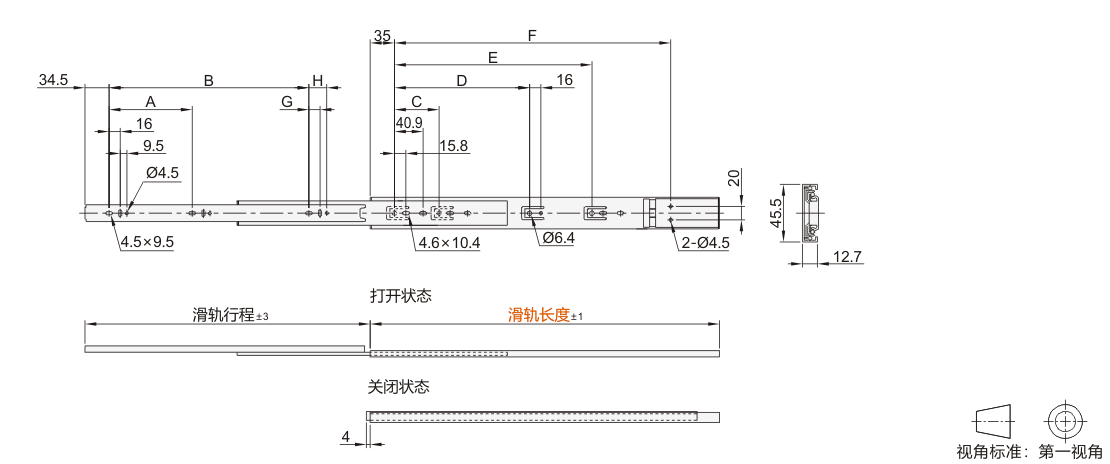

选型参数

选型表

型号		滑轨行程	A	B	C	D	E	F	G	H	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	H	承重 (1副)	参考重量 (kg/pcs)
JT-HNXOG	250	198.5	—	150.5	—	—	—	146.2	—	—	10kgf	0.72
	300	278.5	96	200.5	64			196.2	—	—	15kgf	0.86
	350	350	128	227.5				246.2	16	25.5	20kgf	1.01
	400	400	160	277.5		168		296.2			25kgf	1.16
	450	450	160	327.5		224		346.2			30kgf	1.31
	500	500	192	377.5				396.2			35kgf	1.46
	550	550	224	427.5				446.2			40kgf	1.62
	600	600	256	477.5			352	496.2			45kgf	1.77
