波形弹性垫圈
图片仅供参考
收藏 分享

波形弹性垫圈

产品属性： 分类 弹簧垫圈
产品型号： 请点击左侧选项进行选型
代码材质硬度表面处理类型
JT-YBESDSUS30437~46HRC一一般用
JT-YBESU弹簧钢40~50HRCACP(磷酸盐皮膜)一般用
JT-YBESO弹簧钢40~50HRCACP(磷酸盐皮膜)轴承用

选型参数

一般用（SUS304）

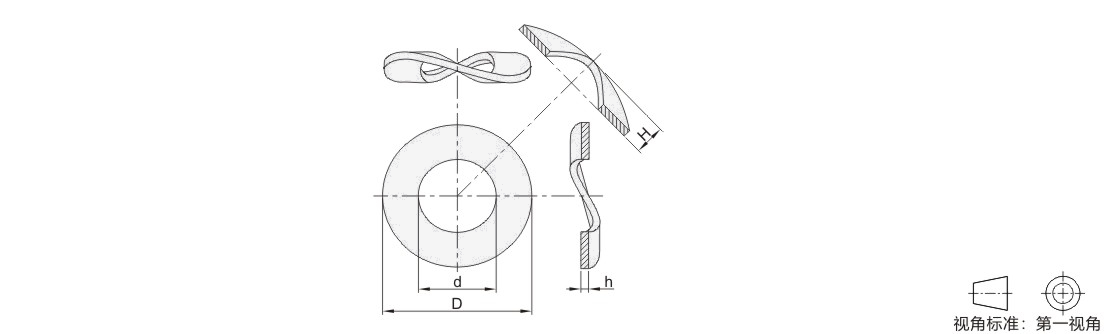

型号内径d外径D高度H厚度h
代码规格基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差
JT-YBESD44.3+0.2
0		80
-0.35		0.6+0.4
0		0.15±0.02
55.4100.8
66.4+0.25
0		110
-0.4		1
88.5131.20.2
1010.6+0.3
0		151.40.25±0.025
1213171.8+0.5
0
1415200
-0.5		20.3
1617232.5
2021.5

+0.35
0

283.1+0.6
0		0.4±0.03

内、外径尺寸为成形前尺寸，并非波峰状态下的尺寸。


一般用（弹簧钢）

型号
内径d
外径D
高度H
厚度h
代码规格基本尺寸公差基本尺寸公差基本尺寸公差基本尺寸公差
JT-YBESU44.3+0.30
-0.15		8

0
-0.5

1.5+0.5
0		0.2±0.02
55.490.3±0.025
66.411
88.512.52
1010.514.5
1212.5172.5+0.7
0
1414.520
1616.722.5
1818.7263
2020.729.1
2323.5+0.5
-0.3		310
-0.8		3.5+1
0
2626.434.2+1.0
-0.5
3030.439.3
3233.9464.5


轴承用

型号适用轴承外径
d
D
H
h
推荐使用轴承型号
代码规格
JT-YBESO624138.812.81.50.15695/624/633
6251612152625/634
6261912.718.12.50.2698/607/626/635
6082214.5212.46900/608/627/636
6292619.524.83.26000/629/637
60012820.926.930.256902/6001/638
6200302228.54.16903/6200/639
62013223.530.546002/6201
62023526.433.93.50.36003/6202/6300
62034029.838.356203
63024230.140.64.56905/6004/6302
63034733.745.556906/6005/6204/6303
63045238.5507.26205/6304
63056247.260.26.50.46908/6007/6206/6305/6403
6306725570.570.456910/6207/6306/6404
63078061.377.88.56911/6010/6208/6307/6405
6308906988.570.66913/6011/6210/6308/6406
630910079.398.86.50.76914/6013/6211/6309/6407
631011088.9108.980.86916/6014/6212/6310/6408
631112095.8118.98.56917/6213/6311/6409
6312130108.3128.3116919/6017/6215/6312/6410
6313140112.4138.4116920/6018/6216/6313/6411
