直线导轨用定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-HMVDD	S45C	无电解镀镍	直线导轨用定位销
JT-HMVDU	SUS440C	—	直线导轨用定位销

选型参数

选型表

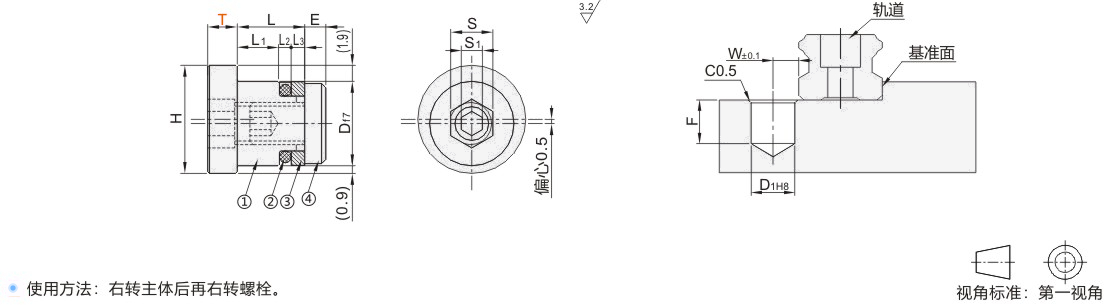

型号		H	Df7		L	E	L1	L2	L3	S	S1	安装孔尺寸			紧固扭矩 Ncm	(推荐) 压紧力KN	重量(g)
代码	T	H	Df7		L	E	L1	L2	L3	S	S1	D1	F(min)	W	紧固扭矩 Ncm	(推荐) 压紧力KN	重量(g)
JT-HMVDD JT-HMVDU	1.4	12.8	10	-0.013 -0.028	8	2	4.9	1.5	1.6	5	2.5	10	12	6.5	85	1.75	7
	1.8														110	2.4	7
	3.5														180	3.7	8
	5	14.8	12	-0.016 -0.034	9.5		6		2			12	13	7.5	260	5.2	14
