柔性万能夹具气动手动一体式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 顶针	表面处理 / 主体	类型
JT-XIILQ	A6061	SUS304	喷砂黑色阳极氧化	气动+手动一体型 ● 重载型
JT-XIILF	A6061	SUS304＋POM	喷砂黑色阳极氧化	气动+手动一体型 ● 重载型

当不通气后，顶针会恢复初始状态，不会锁紧。

选型参数

选型表

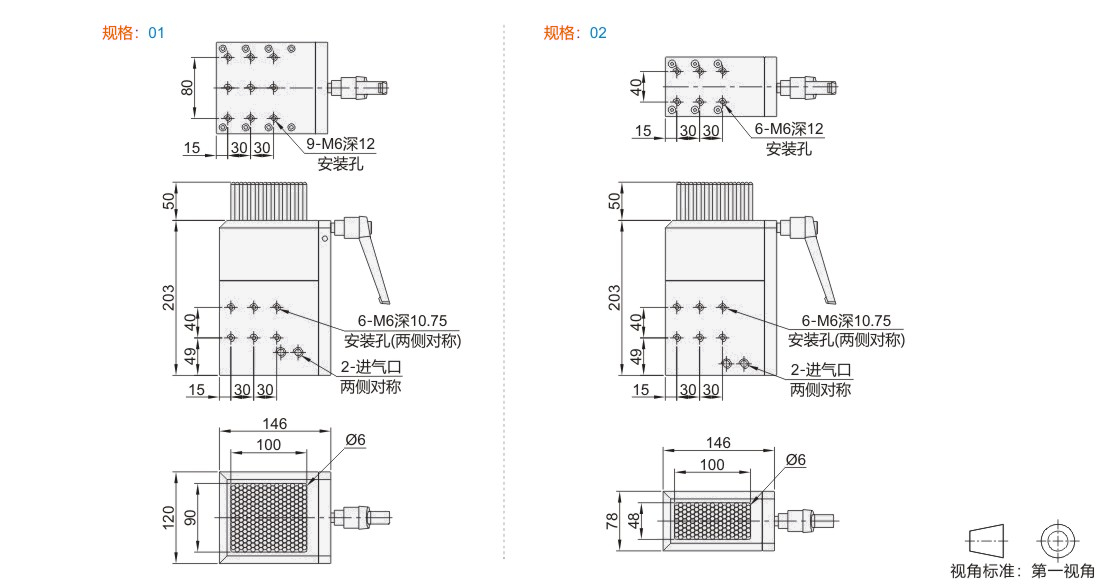

型号		负载 (kg)	Pin针行程	Pin针直径	进气口螺纹	容许气压范围 (Mpa)	重量 (kg)
代码	规格	负载 (kg)	Pin针行程	Pin针直径	进气口螺纹	容许气压范围 (Mpa)	重量 (kg)
JT-XIILQ JT-XIILF	01	200	50	Ø6	G1/8	0.6~0.8	10.5
JT-XIILQ JT-XIILF	02	300	50	Ø6	G1/8	0.6~0.8	7.2

负载为0.6MPa时的测试值。
当负载为200kg时表示在0.6MPa的气压环境下锁紧夹具，夹具顶针面可承受200kg，且顶针不会下沉。

暂未上传文档资料

柔性万能夹具 气动手动一体式
