公制普通螺纹M(mm) *

开体式花兰螺栓

图片仅供参考

开体式花兰螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	类型
JT-YMLGD	公制	SUS304	—	开体式 ● OO型
JT-YMLGU	公制	SUS304	—	开体式 ● CC型
JT-YMLGQ	公制	SUS304	—	开体式 ● OC型
JT-YMLGX	公制	SUS304	—	闭体式 ● UU型

选型参数

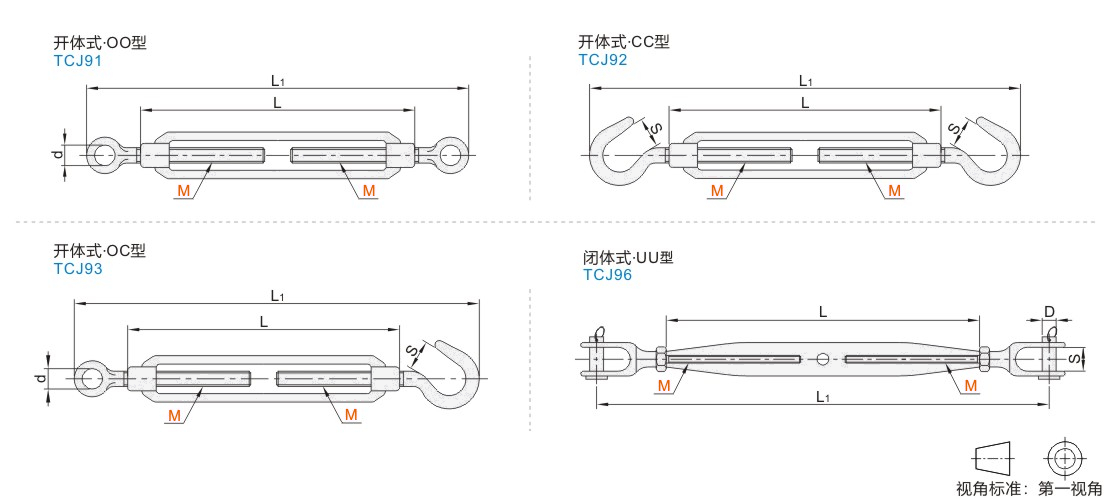

开体式·OO型(公制)

型号					L		L1		d			可调整最大距离
代码		M			L		L1		d			可调整最大距离
(SUS304) JT-YMLGD		5			73		124		10			59
		6			91		150		12			64
		8			122.8		192		13			96
		10			150		240		15			115
		12			197		303		18			163
		16			248		385		27			193
		20			299		465		31			232
		24			356		531		26			269

开体式·CC型(公制)

型号					L		L1			S	可调整最大距离
代码			M		L		L1			S	可调整最大距离
(SUS304) JT-YMLGU			5		73		124			7.5	59
			6		91		150			9.6	64
			8		122.8		192			9.6	96
			10		150		240			11.3	115
			12		197		303			18.4	163
			16		248		385			21.8	193
			20		299		465			22.1	232
			24		356		531			23.7	269

开体式·OC型(公制)

型号							L		L1		d		S		可调整最大距离
代码				M			L		L1		d		S		可调整最大距离
(SUS304) JT-YMLGQ				5			73		124		10		7.5		59
				6			91		150		12		9.6		64
				8			122.8		192		13		9.6		96
				10			150		240		15		11.3		115
				12			197		303		18		18.4		163
				16			248		385		27		21.8		193
				20			299		465		31		22.1		232
				24			356		531		26		23.7		269

闭体式·UU型(公制)

型号					L		L1		D		S		可调整最大距离
代码			M		L		L1		D		S		可调整最大距离
JT-YMLGX			5		81		122		5		9		58
			6		90		137		5		9		73
			8		110		155		6		10		95
			10		120		178		8		11		97
			12		150		237		10		16		113
			16		190		280		14		15		170
			20		222		350		15		24		175
