双轴心内置滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVSO	A6063	亮光阳极氧化(黑色)	滑轨 ● 内置型 ● —
JT-HNVSL	A6063	喷砂阳极氧化(黑色)	滑块 ● 内置型 ● 标准型
JT-HNVSM	A6063	喷砂阳极氧化(黑色)	滑块 ● 内置型 ● 手柄锁紧
JT-HNVSG	A6063	喷砂阳极氧化(黑色)	滑块 ● 内置型 ● 把手锁紧

选型参数

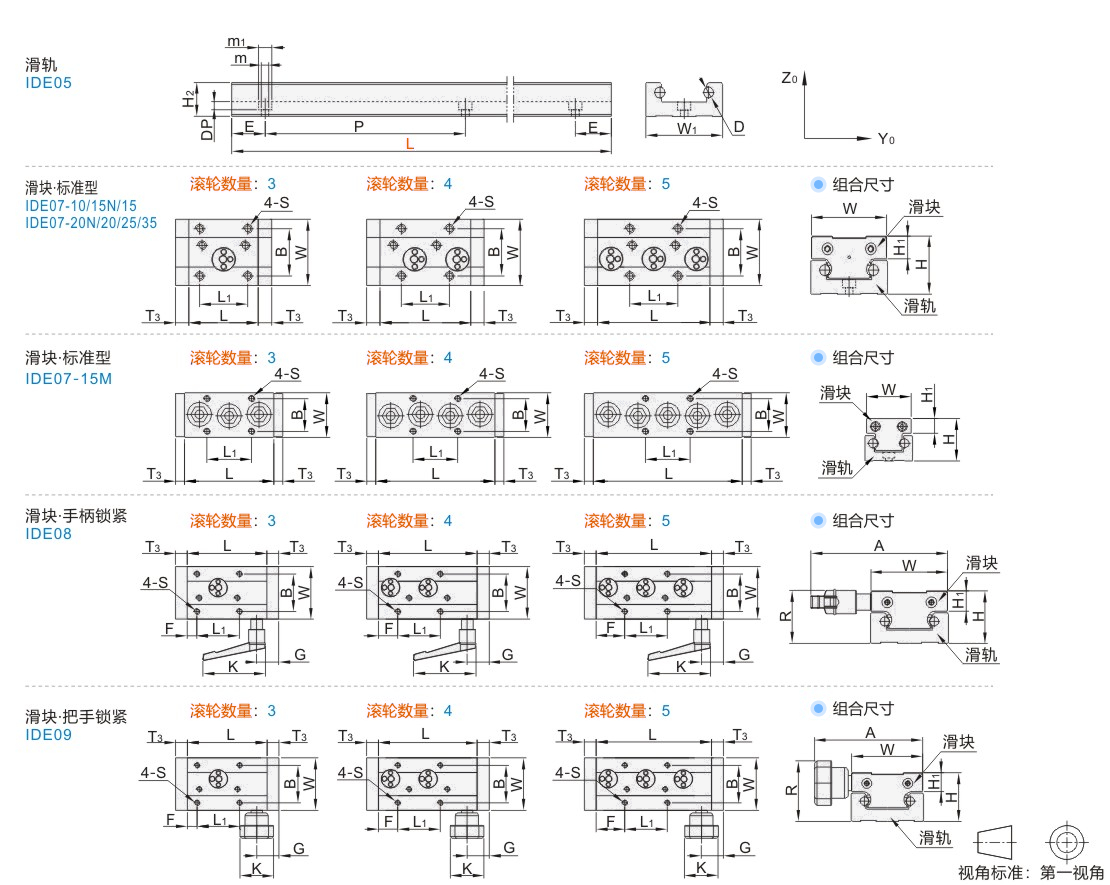

滑轨

型号		L 最小单位1	D	W1	H2	DP	P	m1	m	参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	D	W1	H2	DP	P	m1	m	参考重量 (kg/m)
JT-HNVSO	10	200～5000	5	28	14	3.2	60	6.5	3.5	1.051
	15M		6	32	17	4	60	8	4.5	1.236
	15N			38	18.5	4.5	120			1.651
	15			46	18.5	4.5				1.784
	20N		8	47	22.5	5.5		9.5	5.5	2.427
	20		8	60	22.5	5.5		9.5	5.5	2.744
	25		10	69	26	5		11	7	3.873
	35		12	100	40	9		14	9	6

滑块

型号		滚轮数量	H	W	H1	T3	L	B	L1	S	A	R	K	F	G	基本动力安全负载(N)		动力矩(N-M)
代码	配合滑轨规格	滚轮数量	H	W	H1	T3	L	B	L1	S	A	R	K	F	G	Y0	Z0	MX0	MY0	MZ0
标准型 JT-HNVSL	10	3	23	26	8	6	47	18.5	18.5	M4	—	—	—	—	—	343	322	6.4	6.8	7.1
		4					63		30							450	420	10.2	11.3	11.5
		5					79		40							570	525	13.1	14.2	14.5
	15M	3	28.5	30	9.9		60	22	30	M4						490	460	7.4	7.8	10.2
		4					80									700	660	14.5	13.2	14
		5					100									875	825	16.5	17.5	18.2
	15N	3	31.5	36	11.7	10	60	26	26	M5						490	460	7.4	7.8	10.2
		4					80		26							700	660	14.5	13.2	14
		5					100		36							875	825	16.5	17.5	18.2
	15	3	31.6	45			52	32								790	460	7.4	7.8	13.8
		4					68									700	660	19.8	21.1	22.4
		5					84									875	825	24.8	26.4	28
	20N	3	35.6	46			80	38	30	M6						700	980	39.4	25.4	18.2
		4					106		30							1000	1400	42	72.8	52
		5					132		60							1250	1750	52.5	77	65
	20	3		58			72	50	40							700	980	42.1	21.5	15.4
		4					94									1000	1400	60.2	61.6	44
		5					116									1400	1960	84.2	129	92.4
	25	3	43.5	68	15.5	10	100	57	45	M8						1260	1470	67.6	48.5	41.6
		4					133									1800	2100	96.6	138.6	118.8
		5					166									2520	2940	135.2	291.6	249.5
	35	3	60	98	17.5		140	82	62	M10						2800	2800	159.6	126.6	128.3
		4					185									4000	4000	238.6	360.3	365.1
		5					230									5600	5714	319.2	482.1	488.5
手柄锁紧 JT-HNVSM	10	3	23	29	8	6	60	18.5	18.5	M4	68	26	58	14.3	13	343	322	6.4	6.8	7.1
		4					76		30					16.5		450	420	10.2	11.3	11.5
		5					92		40					20		570	525	13.1	14.2	14.5
	15N	3	31.5	36	11.7	10	75	26	26	M5	76	33		17	18.5	490	460	7.4	7.8	10.2
		4					95		26					27		700	660	13.2	14	14.5
		5					115		36					32		875	825	16.5	17.5	18.2
	15	3	31.6	45			67	32			84			8		490	460	9.2	9.8	13.8
		4					83							16		700	660	19.8	21.1	22.4
		5					97							22		875	825	24.8	26.4	28
	20N	3	35.6	46			95	38	30	M6	85	37		25	19	700	980	15.4	21.5	29.4
		4					121		30					38		1000	1400	42	72.8	52
		5					147		60					36		1250	1750	52.5	77	65
	20	3		58			87	50	40		97			16		700	980	42.1	21.5	15.4
		4					109							27		1000	1400	60.2	61.6	92.4
		5					131							38		1400	1960	84.2	129	92.4
	25	3	43.5	68	15.5		115	57	45	M8	109	44		27.5	20.1	1260	1470	41.6	48.5	67.6
		4					148							44		1800	2100	96.6	118.8	138.6
		5					181							60.5		2520	2940	135	249.5	291
	35	3	60	98	17.5		170	82	62	M10	147	61	72	39	30	2800	2800	159.6	126.6	128.3
		4					215							61.5		4000	4000	238.6	360.3	365.1
		5					260							84		5600	5714	319.2	482.1	488.5
把手锁紧 JT-HNVSG	10	3	23	29	8	6	60	18.5	18.5	M4	49	31	34	14.3	13	343	322	6.4	6.8	7.1
		4					76		30					16.5		450	420	10.2	11.3	11.5
		5					92		40					20		570	525	13.1	14.2	14.5
	15N	3	31.5	36	11.7	10	75	26	26	M5	56	40	30	17	18.5	490	460	7.4	7.8	10.2
		4					95		26					27		700	660	13.2	14	14.5
		5					115		36					32		875	825	16.5	17.5	18.2
	15	3	31.6	45			67	32			65			8		490	460	9.2	9.8	13.8
		4					83							16		700	660	19.8	21.1	22.4
		5					97							22		875	825	24.8	26.4	28
	20N	3	35.6	46			95	38	30	M6	66	44		25	19	700	980	15.4	21.5	29.4
		4					121		30					38		1000	1400	42	72.8	52
		5					147		60					36		1250	1750	52.5	77	65
	20	3		58			87	50	40		78			16		700	980	42.1	21.5	15.4
		4					109							27		1000	1400	60.2	61.6	92.4
		5					131							38		1400	1960	84.2	129	92.4
	25	3	43.5	68	15.5		115	57	45	M8	88	51		27.5	20.1	1260	1470	41.6	48.5	67.6
		4					148							44		1800	2100	96.6	118.8	138.6
		5					181							60.5		2520	2940	135	249.5	291
	35	3	60	98	17.5		170	82	62	M10	119	71	38	39	30	2800	2800	159.6	126.6	128.3
		4					215							61.5		4000	4000	238.6	360.3	365.1
		5					260							84		5600	5714	319.2	482.1	488.5

滑轨参数（P=60）

P	L (滑轨长度)	N (安装孔数)	E	P	L (滑轨长度)	N (安装孔数)	E
P	L (滑轨长度)	N (安装孔数)	E	P	L (滑轨长度)	N (安装孔数)	E	60	200～219	3	E=[L-(N-1)×60]/2	60	2620～2679	44	E=[L-(N-1)×60]/2
220～279	4	2680～2739	45
280～339	5	2740～2799	46
340～399	6	2800～2859	47
400～459	7	2860～2919	48
460～519	8	2920～2979	49
520～579	9	2980～3039	50
580～639	10	3040～3099	51
640～699	11	3100～3159	52
700～759	12	3160～3219	53
760～819	13	3220～3279	54
820～879	14	3280～3339	55
880～939	15	3340～3399	56
940～999	16	3400～3459	57
1000～1059	17	3460～3519	58
1060～1119	18	3520～3579	59
1120～1179	19	3580～3639	60
1180～1239	20	3640～3699	61
1240～1299	21	3700～3759	62
1300～1359	22	3760～3819	63
1360～1419	23	3820～3879	64
1420～1479	24	3880～3939	65
1480～1539	25	3940～3999	66
1540～1599	26	4000～4059	67
1600～1659	27	4060～4119	68
1660～1719	28	4120～4179	69
1720～1779	29	4180～4239	70
1780～1839	30	4240～4299	71
1840～1899	31	4300～4359	72
1900～1959	32	4360～4419	73
1960～2019	33	4420～4479	74
2020～2079	34	4480～4539	75
2080～2139	35	4540～4599	76
2140～2199	36	4600～4659	77
2200～2259	37	4660～4719	78
2260～2319	38	4720～4779	79
2320～2379	39	4780～4839	80
2380～2439	40	4840～4899	81
2440～2499	41	4900～4959	82
2500～2559	42	4960～5000	83
2560～2619	43	/

滑轨参数（P=120）

P	L (滑轨长度)	N (安装孔数)	E
P	L (滑轨长度)	N (安装孔数)	E	120	200～279	2	E=[L-(N-1)×120]/2
280～399	3
400～519	4
520～639	5
640～759	6
760～879	7
880～999	8
1000～1119	9
1120～1239	10
1240～1359	11
1360～1479	12
1480～1599	13
1600～1719	14
1720～1839	15
1840～1959	16
1960～2079	17
2080～2199	18
2200～2319	19
2320～2439	20
2440～2559	21
2560～2679	22
2680～2799	23
2800～2919	24
2920～3039	25
3040～3159	26
3160～3279	27
3280～3399	28
3400～3519	29
3520～3639	30
3640～3759	31
3760～3879	32
3880～3999	33
4000～4119	34
4120～4239	35
4240～4359	36
4360～4479	37
4480～4599	38
4600～4719	39
4720～4839	40
4840～4959	41
4960～5000	42
