悬臂销内螺纹安装型台阶六角型

图片仅供参考

悬臂销内螺纹安装型台阶六角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-GVLSD	代码 / 标准型	S45C	—	发黑
JT-GVOSD	代码 / 台阶型	S45C	—	发黑
JT-GVISD	代码 / 六角型	S45C	—	发黑
JT-GVLSU	代码 / 标准型	S45C	—	无电解镀镍
JT-GVOSU	代码 / 台阶型	S45C	—	无电解镀镍
JT-GVISU	代码 / 六角型	S45C	—	无电解镀镍
JT-GVLDD	代码 / 标准型	SUS304	—	—
JT-GVODD	代码 / 台阶型	SUS304	—	—
JT-GVISX	代码 / 六角型	SUS304	—	—
JT-GVLDU	代码 / 标准型	SCM435	33~38HRC	无电解镀镍
—	代码 / 台阶型	SCM435	33~38HRC	无电解镀镍
—	代码 / 六角型	SCM435	33~38HRC	无电解镀镍

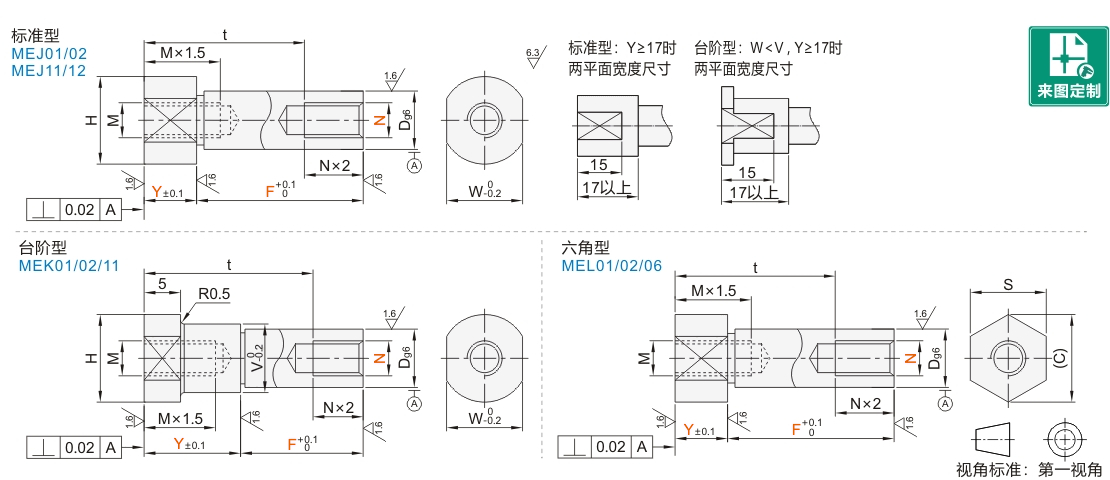

选型参数

标准型

型号		Dg6		最小单位1		N	M	H	W
代码	规格	Dg6		Y	F	N	M	H	W
JT-GVLSD JT-GVLSU JT-GVLDD JT-GVLDU	6	6	-0.004 -0.012	2~65	5~110	3	M3	10	8
	8	8	-0.005 -0.014			4	M4	12	10
	10	10	-0.005 -0.014			4 5 6	M6	15	13
	12	12	-0.006 -0.017		10~160	5 6 8	M8	17	14
	13	13				5 6 8	M8	18	15
	15	15				6 8 10	M10	20	17
	16	16						21	18
	17	17						23	20
	18	18						23	20
	20	20	-0.007 -0.020	4~80		6 8 10 12	M12	26	24
	22	22				6 8 10 12	M16	28	26
	25	25				8 10 12 16	M16	31	27
	25A	25				8 10 12 16	M12	31	27
	30	30				8 10 12 16 20	M20	36	32
	30A	30				8 10 12 16 20	M16	36	32

台阶型

型号		Dg6		最小单位1		N	M	V	H	W
代码	规格	Dg6		Y	F	N	M	V	H	W
JT-GVOSD JT-GVOSU JT-GVODD	6	6	-0.004 -0.012	7~65	5~110	3	M3	8	10	8
	8	8	-0.005 -0.014			4	M4	10	12	10
	10	10	-0.005 -0.014			4 5 6	M6	13	15	13
	12	12	-0.006 -0.017		10~110	5 6 8	M8	15	17	14
	13	13				5 6 8	M8	16	18	15
	15	15				6 8 10	M10	18	20	17
	16	16						19	21	18
	17	17						20	23	20
	18	18						21	23	20
	20	20	-0.007 -0.020			6 8 10 12	M12	24	26	24
	22	22				6 8 10 12	M16	26	28	26
	25	25				8 10 12 16	M16	29	31	27
	25A	25				8 10 12 16	M12	29	31	27
	30	30				8 10 12 16 20	M20	34	36	32
	30A	30				8 10 12 16 20	M16	34	36	32

六角型

型号		Dg6		最小单位1		N	M	S	(C)
代码	规格	Dg6		Y	F	N	M	S	(C)
JT-GVISD JT-GVISU JT-GVISX	6	6	-0.004 -0.012	2~65	5~110	3	M3	8	9.2
	8	8	-0.005 -0.014			4	M4	10	11.5
	10	10	-0.005 -0.014			4 5 6	M6	13	15
	12	12	-0.006 -0.017		10~160	5 6 8	M8	14	16.2
	13	13				5 6 8	M8	17	19.6
	15	15				6 8 10	M10	17	19.6
	16	16						19	21.9
	17	17						19	21.9
	18	18						24	27.7
	20	20	-0.007 -0.020	4~65		6 8 10 12	M12
	22	22				6 8 10 12	M12
	25	25				8 10 12 16	M16	27	31.2
	25A	25				8 10 12 16	M12	27	31.2
	30	30				8 10 12 16 20	M20	32	36.9
	30A	30				8 10 12 16 20	M16	32	36.9

Y、F选型条件

D	M	t
6	M3	11
8	M4	12.5
10	M6	14
12/13	M8	17
15	M10	20
16
17
18
20	M12	25
22	M12	25
25	M16	31
30	M20	37

选择Y、F时，应确保圈中的尺寸不小于上表所示的值，底孔相互干涉时，则为通孔。

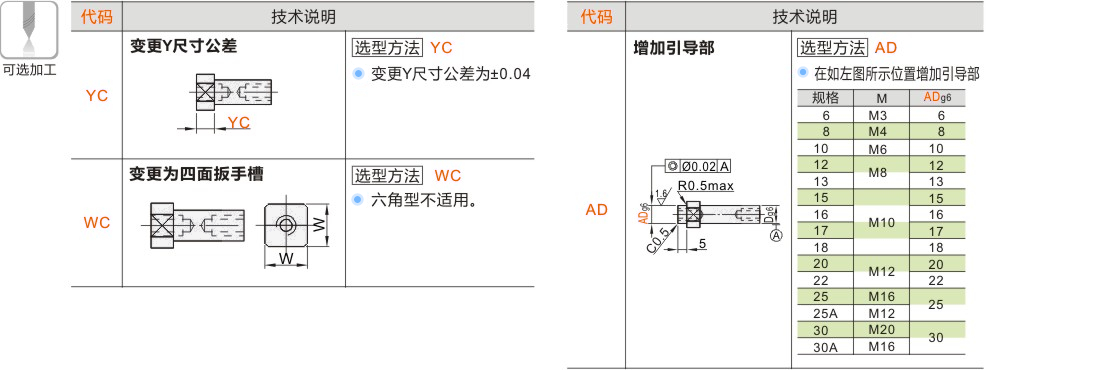

可选加工参数

产品名称

暂未上传文档资料
