带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

直径(d)	0 -0.15	为参考尺寸。

选型参数

选型表

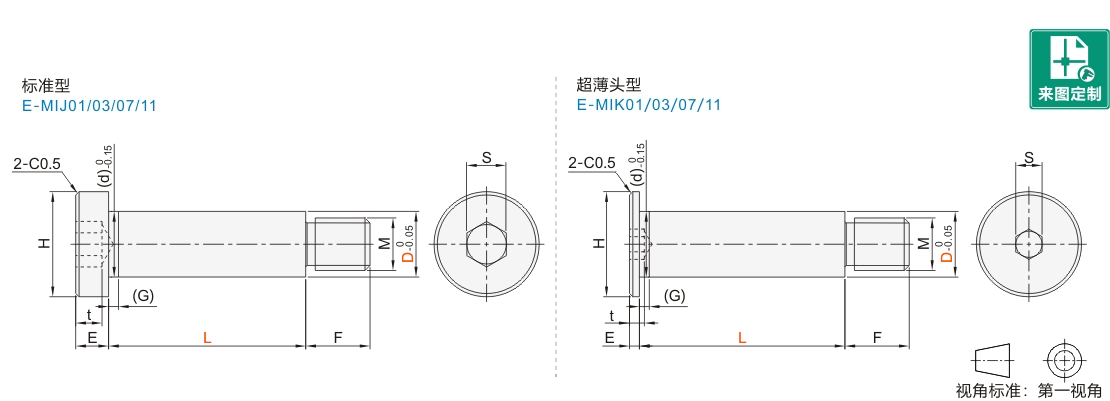

型号		L 最小单位0.1	H	E	F	S	t	(d)	(G)	M
代码	D	L 最小单位0.1	H	E	F	S	t	(d)	(G)	M
标准型 (SCr440) JT-VGHLSD JT-VGHLSQ JT-VGHLSL (SUS304) JT-VGHLDD	4	10.0~55.0	7	5	6	2.5	2	3.9	1.5	M3
	5	10.0~65.0	9		6	2.5		4.9		M4
	6	10.0~110.0	10		9	3		5.8		M5
	8		13		9	5	3	7.8		M6
	10		16		12	6	4	9.8		M8
	12	10.0~220.0	18		16			11.8		M10
	13	20.0~220.0	24		18			12.8		M12
	14					8	5	13.8
	15							14.8
	16							15.8
	17							16.8
	18				24			17.8
	20		27			10	6	19.8		M16
	22		27			10	6	21.8
	25		30			12	8	24.8
超薄头型 (SCr440) JT-VGHOSD JT-VGHOSQ JT-VGHOSL (SUS304) JT-VGHODD	4	10.0~55.0	7	1.5	6	2	2	3.9	1.5	M3
	5	10.0~65.0	9		6	2.5		4.9		M4
	6	10.0~110.0	10		9	2.5		5.8		M5
	8	10.0~110.0	13		9	3		7.8		M6
	10	15.0~110.0	16		12	4	3	9.8		M8
	12	15.0~220.0	18	2.5	16			11.8		M10
	13	25.0~220.0	24		18			12.8		M12
	14					5		13.8
	15							14.8
	16	30.0~220.0						15.8
	20		27		24	6	4	19.8		M16
	25		30		24	8	5	24.8		M16

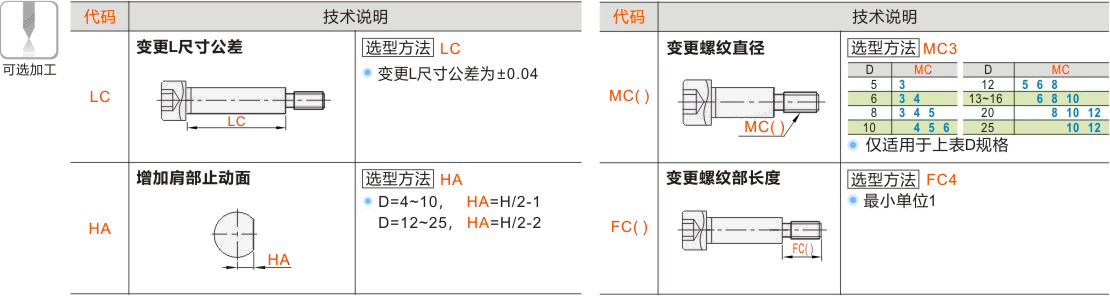

可选加工参数

暂未上传文档资料
