眼型旋转吊环

图片仅供参考

眼型旋转吊环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	产地	材质	表面处理	类型
JT-YMAXU	中国大陆	双相不锈钢	—	不锈钢眼型旋转吊环

选型参数

选型表

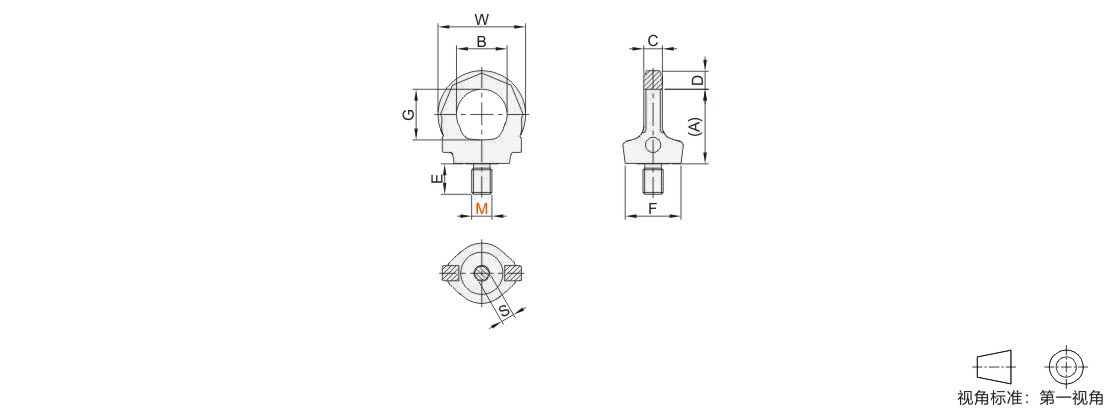

型号		M	(A)	B	C	D	E	F	G	S	W	锁紧扭矩 (N·m)	净重 (kg)
代码	规格	M	(A)	B	C	D	E	F	G	S	W	锁紧扭矩 (N·m)	净重 (kg)
JT-YMAXU	0.5T	12	44.5	30	11	11	18	33	30	8	52	10	0.2
	1T	16	50.5	35	15	13	24	36	34	10	61	30	0.32
	2T	20	58	40	17	15	30	44	39	12	70	70	0.55
	2.5T	24	71	49	20	17.5	36	53	48	14	84	150	0.94
	3.2T	30	88	61	25	22	45	66	60	17	105	240	1.82

工作极限载荷

吊环安装方式
吊环数量			1	2	1	2	2	2	2	3~4	3~4	3~4
起吊角度			0°	0°	90°	90°	0~45°	45~60°	不对称	0~45°	45~60°	不对称
型号		螺纹	工作极限载荷(吨)
代码	规格	螺纹	工作极限载荷(吨)
JT-YMAXU	0.5T	M12	1.2	2.4	0.5	1	0.7	0.5	0.5	1	0.75	0.5
	1T	M16	2.4	4.8	1	2	1.4	1	1	2.1	1.5	1
	2T	M20	3.6	7.2	2	4	2.8	2	2	4.2	3	2
	2.5T	M24	5.2	10.4	2.5	5	3.5	2.5	2.5	5.25	3.75	2.5
	3.2T	M30	6.8	13.6	3.2	6.4	4.5	3.2	3.2	6.7	4.8	3.2

暂未上传文档资料
