产品详情
文档下载

代码	材质	表面处理	类型
JT-YMAFU	合金钢	烤漆	带止动片眼型旋转吊环

产品升级螺栓性能由黑色升级成银色久美特，不影响质量，自然更替，可能存在同一批货两种螺栓。
因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

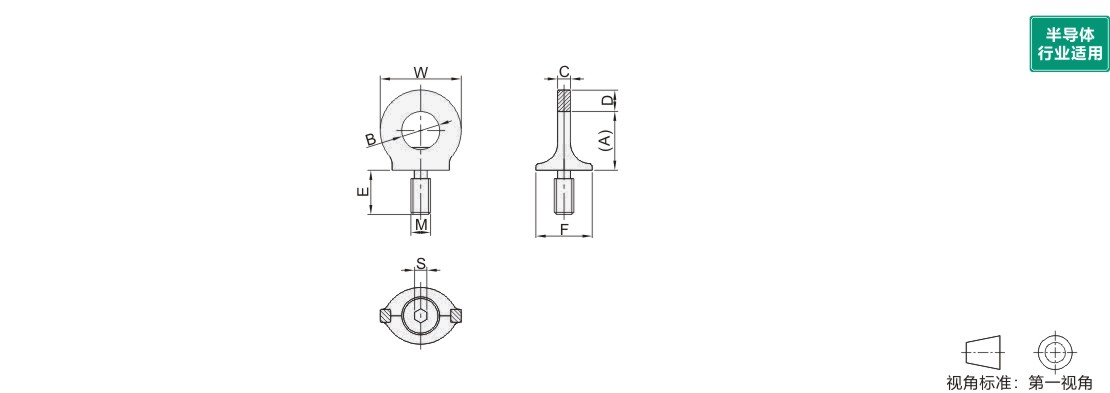

型号									M				A					B				C				D			E				F				S					W			净重(kg)
代码					规格				M				A					B				C				D			E				F				S					W			净重(kg)
JT-YMAFU					0.3T				8				36					25				8				9			12				25				6					44			0.1
					0.4T				10				36					25				8				9			15				25				6					44			0.1
					0.75T				12				45					30				10				11			18				33				8					52			0.2
					1.5T				16				52					35				14				13			24				35				10					61			0.3
					2.3T				20				60					40				16				15			30				44				12					70			0.6
					3.2T				24				72					48				19				18			36				52				14					84			1.0
					4.5T				30				91					61				24				22			45				62				17					105			2.1
					7T				36				110					73				29				27			54				76				22					126			3.7
					9T				42				128					83				34				32			63				89				24					147			5.8
					12T				48				145					95				38				37			72				105				27					168			8.6
					16T				56				148					102				40				43			84				124									178			11
					18T				64				148					102				40				43			96				124									178			11.8

工作极限载荷

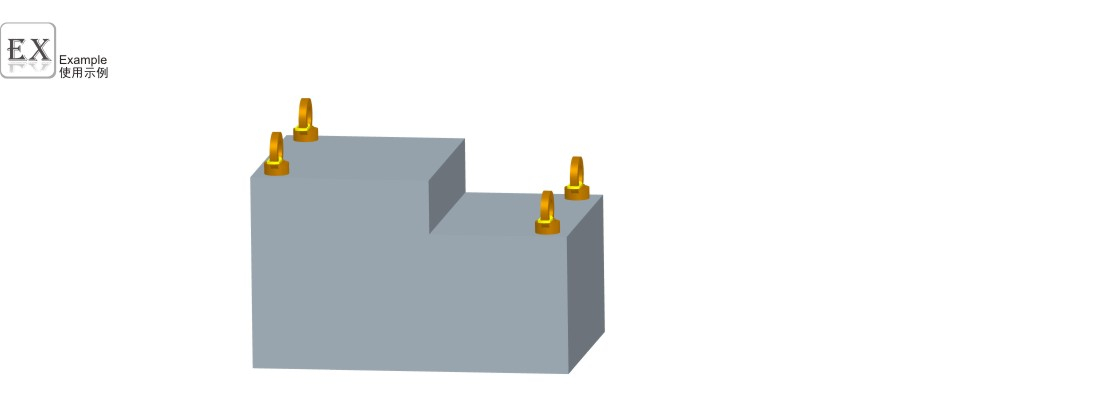

吊环安装方式
																																																	吊环数量									1				2					1				2				2			2				2				3~4					3~4			3~4
																																																	起吊角度									0°				0°					90°				904				0~45°			45~60°				不对称				0~45°					45~60°			不对称
型号					螺纹				工作极限载荷(吨)
代码			规格		螺纹				工作极限载荷(吨)
JT-YMAFU			0.3T		M8				1				2					0.3				0.6				0.42			0.3				0.3				0.63					0.45			0.3
			0.4T		M10				1				2					0.4				0.8				0.56			0.4				0.4				0.8					0.6			0.4
			0.75T		M12				2				4					0.75				1.5				1			0.75				0.75				1.5					1.1			0.75
			1.5T		M16				4				8					1.5				3				2.1			1.5				1.5				3.1					2.2			1.5
			2.3T		M20				6				12					2.3				4.6				3.2			2.3				2.3				4.8					3.4			2.3
			3.2T		M24				8				16					3.2				6.4				4.5			3.2				3.2				6.7					4.8			3.2
			4.5T		M30				12				24					4.5				9				6.3			4.5				4.5				9.4					6.7			4.5
			7T		M36				16				32					7				14				9.8			7				7				14.7					10.5			7
			9T		M42				24				48					9				18				12.6			9				9				18.9					13.5			9
			12T		M48				32				64					12				24				16.8			12				12				25.2					18			12
			16T		M56				34				68					16				32				22.4			16				16				33.6					24			16
			18T		M64				36				72					18				36				25.2			18				18				37.8					27			18

可360°旋转，使用时仅需吊环配套的止动片或内六角扳手就可安装使用。
