选型参数

规格 *

Y(mm) *

2~65/1

F(mm) *

3~80/1

螺纹长度E(mm) *

3~42/1

螺纹直径选择N(mm) *

悬臂销外螺纹安装六角型

图片仅供参考

悬臂销外螺纹安装六角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VGNPSD	SCr440	发黑	带外螺纹型 ● 六角型 ● 螺纹长度固定型
JT-VGNPSU	SCr440	无电解镀镍	带外螺纹型 ● 六角型 ● 螺纹长度固定型
JT-VGNPSQ	SCr440	—	带外螺纹型 ● 六角型 ● 螺纹长度固定型
JT-VGNPSX	SUS304	—	带外螺纹型 ● 六角型 ● 螺纹长度固定型
JT-VGNPDD	SCr440	发黑	带外螺纹型 ● 六角型 ● 螺纹长度指定型
JT-VGNPDU	SCr440	无电解镀镍	带外螺纹型 ● 六角型 ● 螺纹长度指定型
JT-VGNPDQ	SCr440	—	带外螺纹型 ● 六角型 ● 螺纹长度指定型
JT-VGNPDX	SUS304	—	带外螺纹型 ● 六角型 ● 螺纹长度指定型

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见下表1。

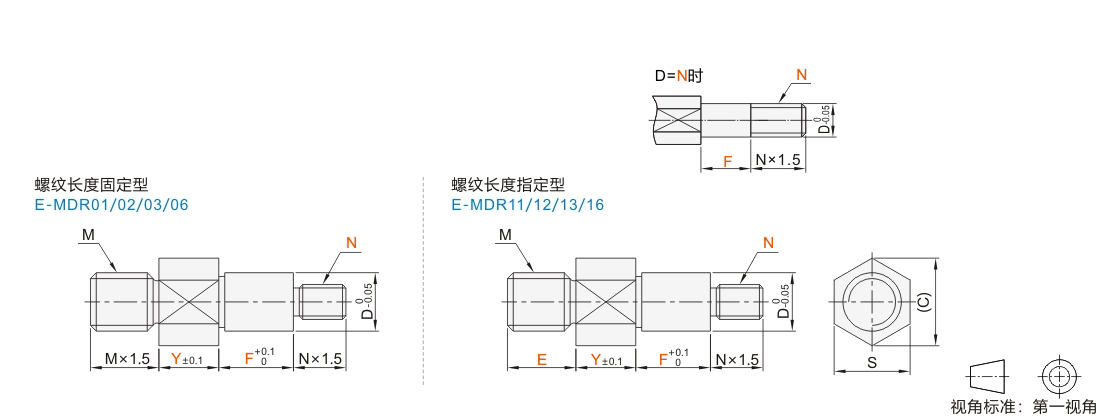

选型参数

选型表

型号		D	最小单位1			N	S	(C)	M
代码	规格	D	Y	F	E	N	S	(C)	M
螺纹长度固定型 JT-VGNPSD JT-VGNPSU JT-VGNPSQ JT-VGNPSX 螺纹长度指定型 JT-VGNPDD JT-VGNPDU JT-VGNPDQ JT-VGNPDX	3	3	2~32	3~55	3~8	3	6	6.9	M3
	4	4			4~10	3 4	6	6.9	M4
	5	5			5~12	3 4 5	7	8.1	M5
	6	6	2~65	5~80	6~15	4 5 6	8	9.2	M6
	8	8			8~18	5 6 8	10	11.5	M8
	10	10			10~22	6 8 10	13	15.0	M10
	12	12		10~80	12~25	6 8 10 12	14	16.2	M12
	13	13				6 8 10 12	17	19.6
	15	15				8 10 12 (15)	17	19.6
	16	16				8 10 12 (15)	19	21.9
	17	17				8 10 12 (15) 16	19	21.9
	18	18				8 10 12 (15) 16	24	27.7
	20	20	4~65		20~42	10 12 (15) 16 20			M20
	20A	20							M16
	22	22							M20
	22A	22							M16
	25	25				10 12 (15) 16 20 24 (25)	27	31.2	M20
	25A	25				10 12 (15) 16 20 24 (25)	27	31.2	M16
	30	30				12 (15) 16 20 24 (25) 30	32	36.9	M20
	30A	30				12 (15) 16 20 24 (25) 30	32	36.9	M16

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

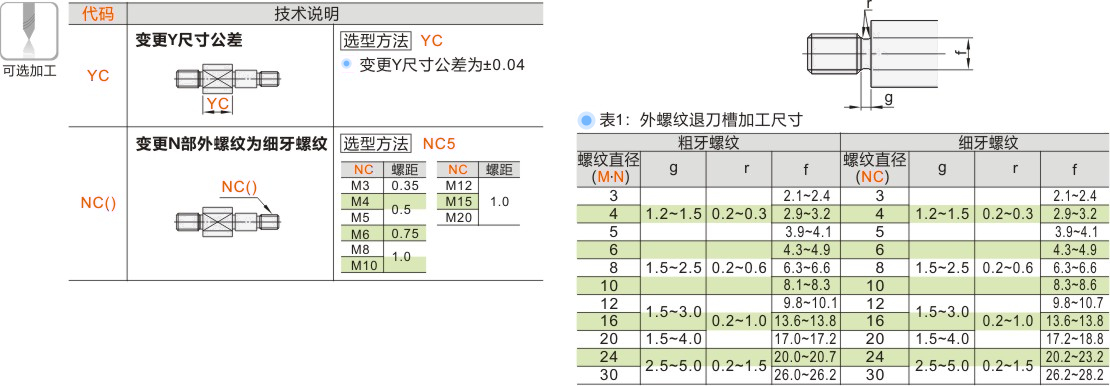

表1：外螺纹退刀槽加工尺寸

粗牙螺纹				细牙螺纹
螺纹直径 (M·N)	g	r	f	螺纹直径 (NC)	g	r	f
3	1.2~1.5	0.2~0.3	2.1~2.4	3	1.2~1.5	0.2~0.3	2.1~2.4
4			2.9~3.2	4			2.9~3.2
5			3.9~4.1	5			3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9	6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6	8			6.3~6.6
10			8.1~8.3	10			8.3~8.6
12	1.5~3.0	0.2~1.0	9.8~10.1	12	1.5~3.0	0.2~1.0	9.8~10.7
16	1.5~3.0		13.6~13.8	16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2	20	1.5~4.0		17.2~18.8
24	2.5~5.0	0.2~1.5	20.0~20.7	24	2.5~5.0	0.2~1.5	20.2~23.2
30	2.5~5.0	0.2~1.5	26.0~26.2	30	2.5~5.0	0.2~1.5	26.2~28.2

可选加工参数
