欧式重型活动脚轮

图片仅供参考

欧式重型活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MFGXO	平底活动型	Q235A	镀锌	—	BE	尼龙	白色	双滚珠
JT-MFGXO	平底活动型	Q235A	镀锌	—	AD	聚氨酯	浅棕色	双滚珠
JT-MFGXX	平底活动型	Q235A	镀锌	五金双刹	BE	尼龙	白色	双滚珠
JT-MFGXX	平底活动型	Q235A	镀锌	五金双刹	AD	聚氨酯	浅棕色	双滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

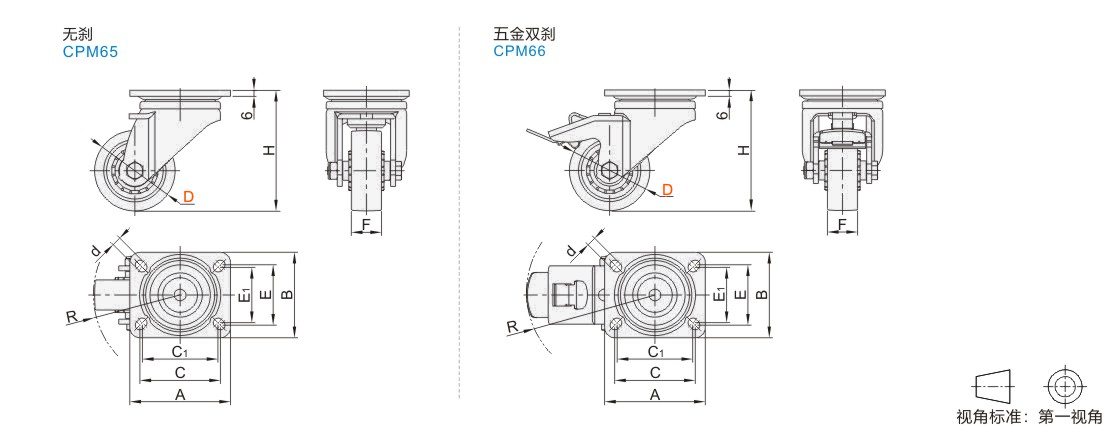

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R		容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	JT-MFGXO	JT-MFGXX	容许载荷 (kg)	JT-MFGXO	JT-MFGXX
无刹 JT-MFGXO 五金双刹 JT-MFGXX	75	BE	118	32	100	85	80	75	60	55	9	82.5	130	300	1.49	0.83
	80	AD	120	30								85		180	1.47	0.89
	80	BE	120	37								85		300	1.56	0.88
	100	AD	140	40								95		250	1.75	1.JT-VMPSLCSFZMPNZFZ
	100	BE	140	37								95		500	0.99	0.99
	125	AD	165	40								107.5		350	1.96	1.28
	125	BE	165	40								107.5		700	1.93	1.25
