平皮带输送机导条防跑偏型头部驱动双槽型材

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 型材	材质 / 马达盖板	材质 / 带轮固定座	表面处理 / 型材	表面处理 / 马达盖板	表面处理 / 带轮固定座	类型
JT-OFHLD	铝材	铝材	铝材	阳极氧化处理	喷涂	喷涂	全皮带型 ● 导条防跑偏型

特长：使用重型箱体传送。

齿轮头减速比（调速马达）

可能会因负载状态而减小。
速度表参照中国大陆马达(1250转/min)。
长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，
马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

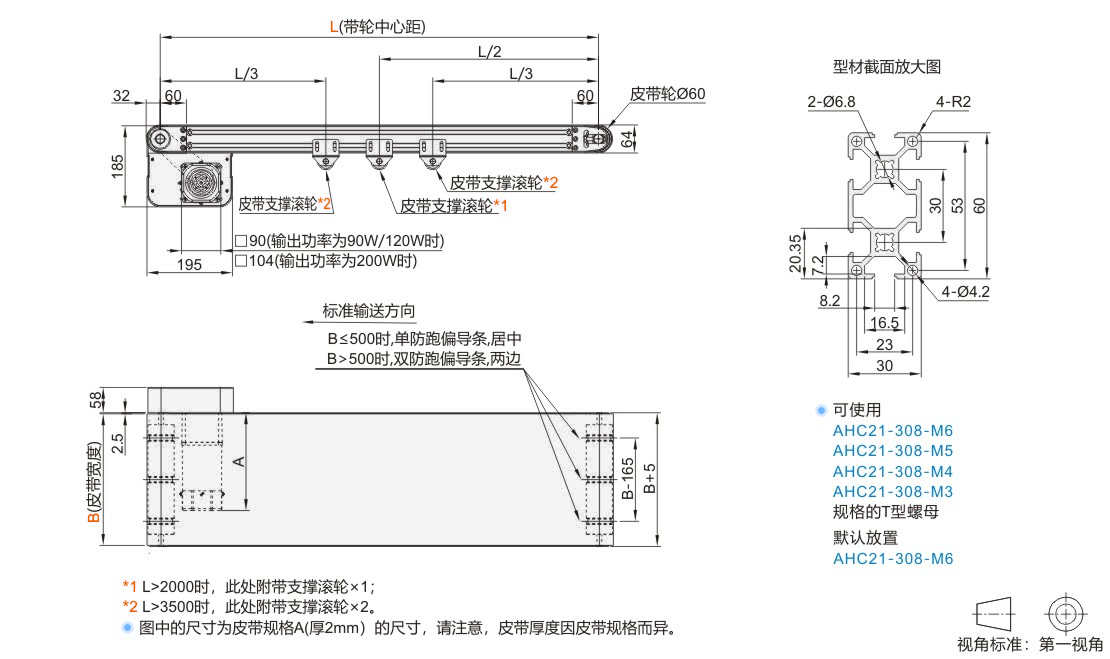

A尺寸表

输出功率 (W)	马达		减速比	A
输出功率 (W)	规格	制造商	减速比	A
90	速度控制马达	中国大陆	7.5~18	217.5
	速度控制马达		25~180
	三相马达		7.5~18
	三相马达		25~180
	速度控制马达	精研	7.5~18	197
	速度控制马达		25~180	217
	三相马达		7.5~18	186
	三相马达		25~180	206
120	速度控制马达	中国大陆	7.5~18	217.5
	速度控制马达		25~180
	三相马达		7.5~18
	三相马达		25~180
200	速度控制马达		7.5~18	248
	速度控制马达		25~180
	三相马达		7.5~18
	三相马达		25~180

平皮带宽度-带轮中心距适配对应表

表内“●”为推荐尺寸，“一”为定制尺寸。

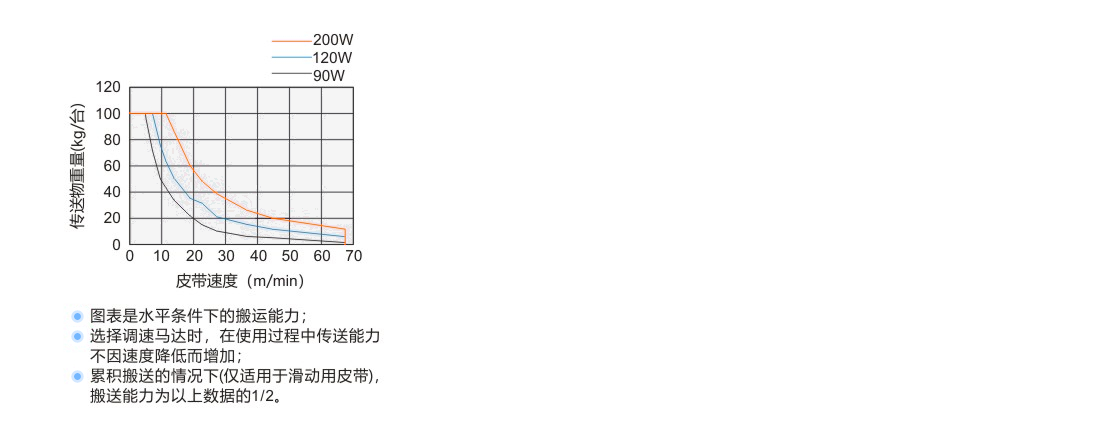

传送能力（参考值）

选型参数

选型表

型号		L 最小单位5	马达选择				皮带规格	马达品牌选择
代码	B(最小单位10)	L 最小单位5	输出功率（W）	电压(V)	规格	齿轮头减速比	皮带规格	马达品牌选择
KPL71	100~1000	600~5000	90 120 200	TA100(单相) TA220(单相)	SCM (无极调速)	7.5 10 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180	A（普通用：PVC绿色） B（普通用：PVC白色） C（滑动用：绿色） D（滑动用：白色） E（电子零件用：PVC绿色） F（食品传送用：白色钻石纹） G（耐油用：藏青色） H（绿色PVC钻石纹） J (无皮带 )	T(中国大陆品牌) JS(精研品牌)
				SA200(三相)	INV (变频器)	7.5 10 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180		T(中国大陆品牌) JS(精研品牌)
				NV (无马达)	NM (无马达)	NH (无齿轮头)		W (无马达、齿轮头)

选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
选择了无马达、齿轮头时，主机将以部件状态交货。

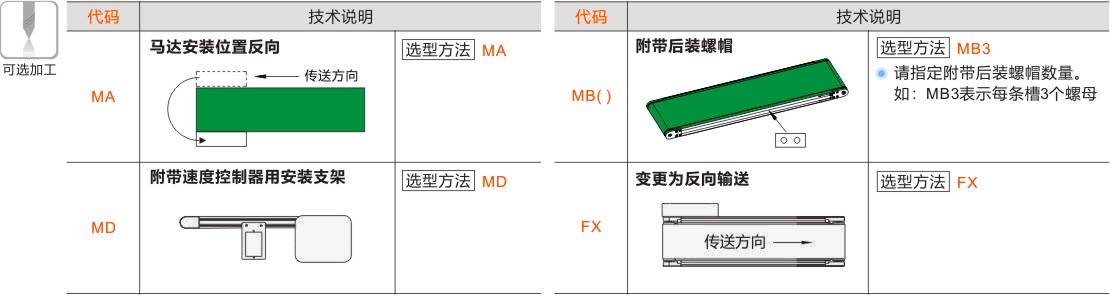

可选加工参数
