4V系列直接配管型单体电磁阀

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

系列	工作介质	作动方式	接管口径	接管口径	有效截面积 (mm²)	有效截面积 (mm²)	有效截面积 (mm²)	Cv值	Cv值	Cv值	使用压力	保证耐压力	工作温度	本体材质	润滑(注1)	最高动作频率 (空载状态)	最高动作频率 (空载状态)	最高动作频率 (空载状态)	重量(g)	重量(g)	重量(g)
4V1□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	M5: 进出气口M5	06: 进出气口1/8	4V110	4V120	4V130	4V110	4V120	4V130	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4V110	4V120	4V130	4V110	4V120	4V130
4V1□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	M5: 进出气口M5	06: 进出气口1/8	10.2	10.2	8.6	0.6	0.6	0.51	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒	5次/秒	3次/秒	120	175	200
4V2□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	06: 进出排气口1/8	08: 进出气1/4、排气1/8	4V210	4V220	4V230	4V210	4V220	4V230	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4V210	4V220	4V230	4V210	4V220	4V230
4V2□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	06: 进出排气口1/8	08: 进出气1/4、排气1/8	17	17	13.6	1.0	1.0	0.8	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	5次/秒	5次/秒	3次/秒	220	320	360
4V3□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	08: 进出排气口1/4	10: 进出气3/8、排气1/4	4V310	4V320	4V330	4V310	4V320	4V330	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4V310	4V320	4V330	4V310	4V320	4V330
4V3□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	08: 进出排气口1/4	10: 进出气3/8、排气1/4	28	28	21.3	1.65	1.65	1.25	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4次/秒	4次/秒	3次/秒	310	400	450
4V4□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	15: 进出排气口1/2	15: 进出排气口1/2	4V410	4V420	4V430	4V410	4V420	4V430	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	4V410	4V420	4V430	4V410	4V420	4V430
4V4□□	压缩空气(经40μm以上滤网过滤)	内部引导或外部引导式	15: 进出排气口1/2	15: 进出排气口1/2	48	48	40	2.82	2.82	2.35	0.15~0.8MPa	1.2MPa	-20~70℃	铝合金	不需要	3次/秒	3次/秒	3次/秒	590	720	770

电性能参数

标准电压	AC220V	AC110V	AC24V	DC24V	DC12V
使用电压范围	AC: ±15%; DC: ±10%
耗电量(注2)	5.0VA(3.0VA)	5.0VA(4.5VA)	5.0VA(4.5VA)	4.0W(3.0W)	4.8W(3.0W)
防护等级	IP65
耐热等级	B级
接线方式	DIN插座式、出线式
励磁时间	0.05秒以下

注1: 如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。
注2: ()内数值为4V100 系列参数。

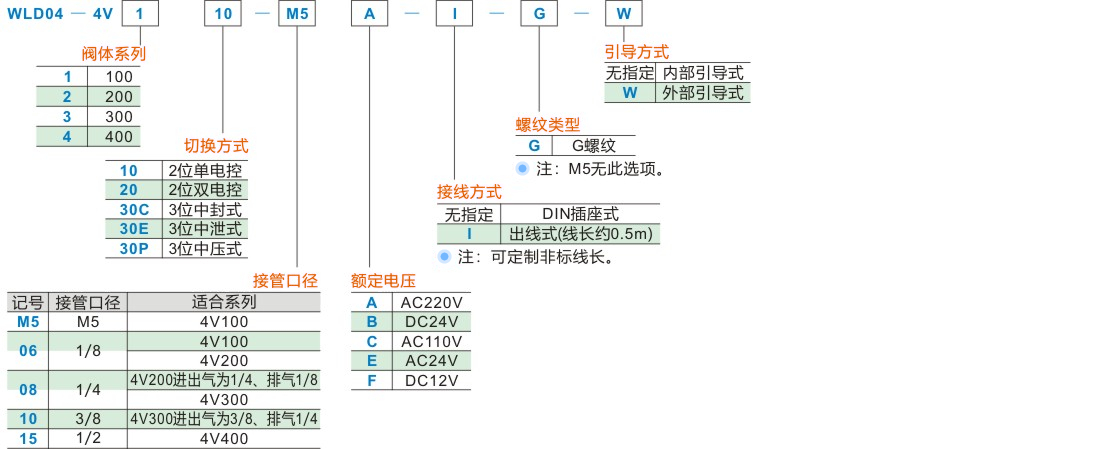

选型表

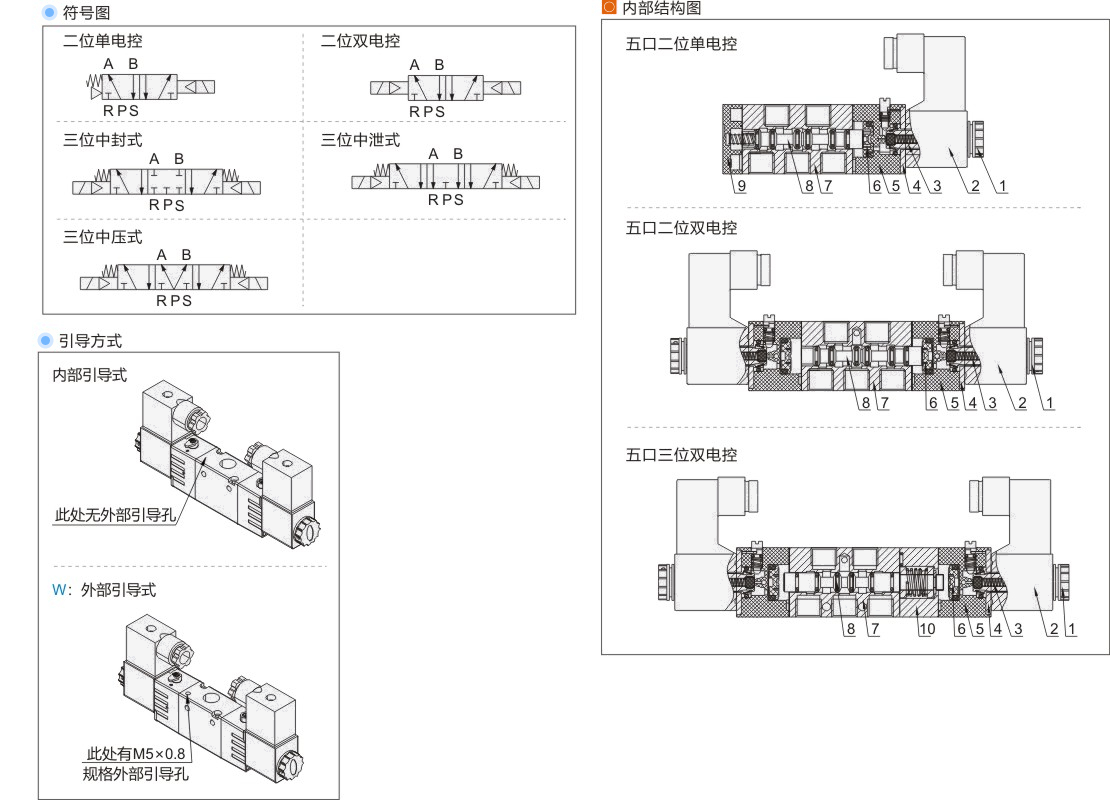

主要零件及材质表

序号	名称	材质
1	线圈螺母	树脂
2	线圈	铜+尼龙
3	导向管组件	一
4	盖板	碳钢
5	先导座	塑料
6	活塞	树脂
7	阀体	铝
8	阀芯组件	铝+NBR
9	后盖	塑料
10	先导座B	铝

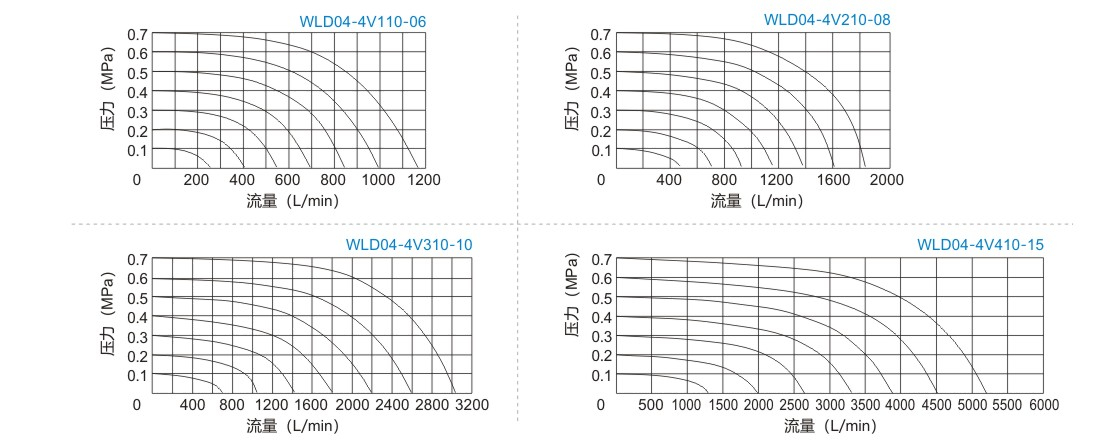

流量特性

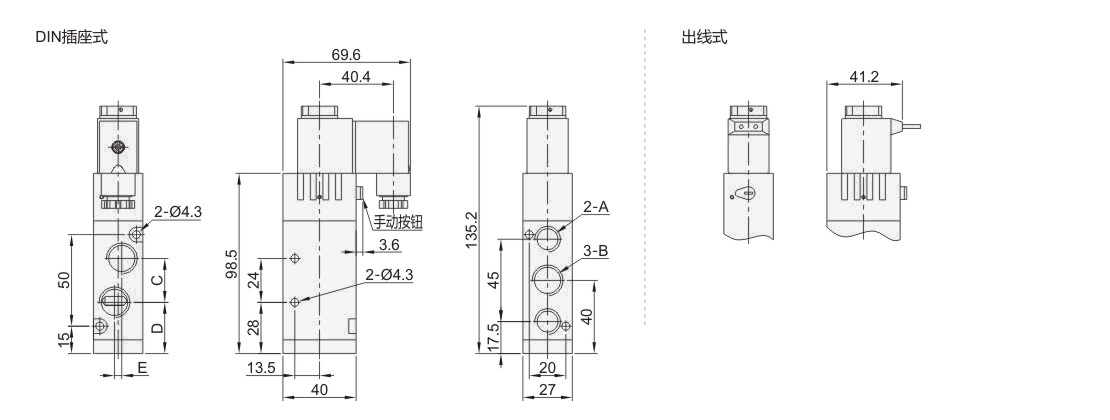

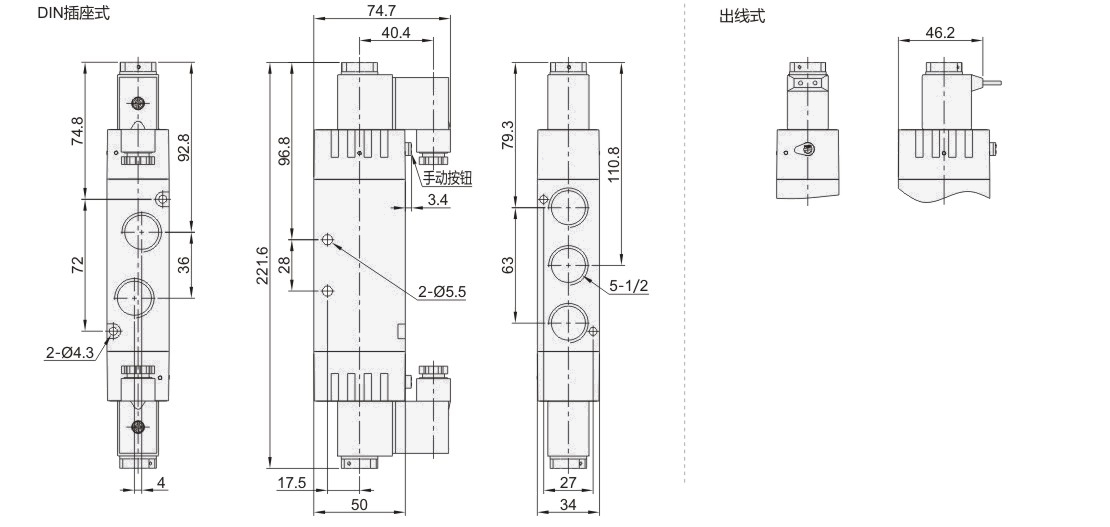

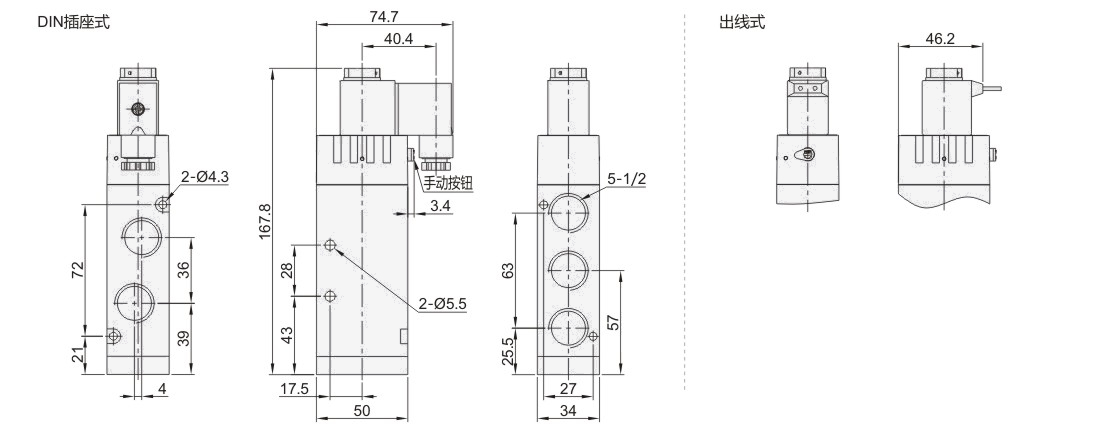

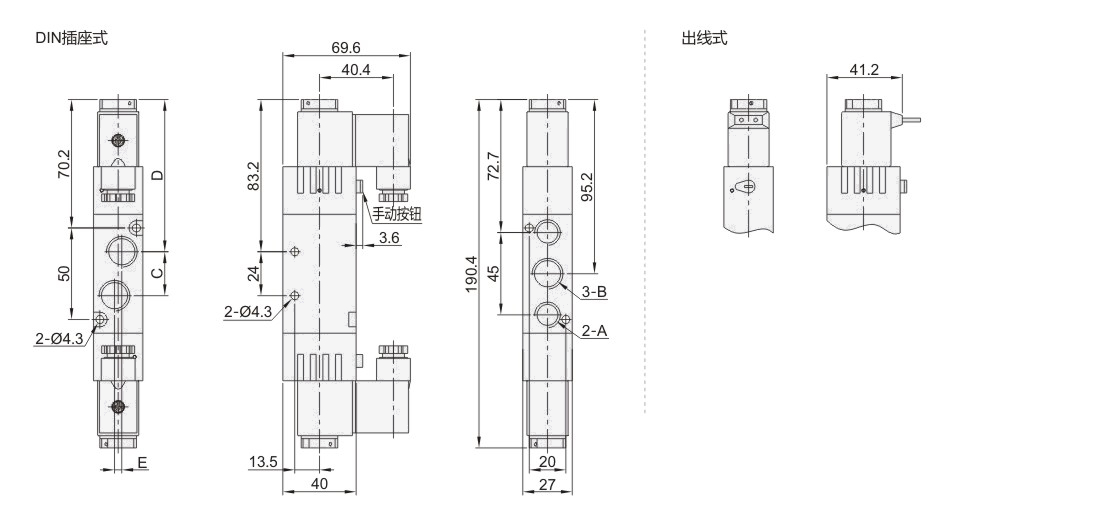

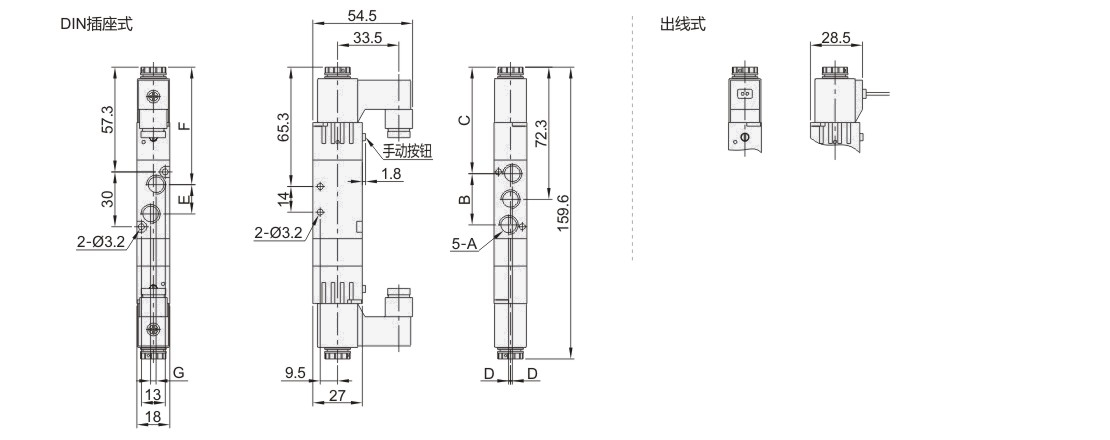

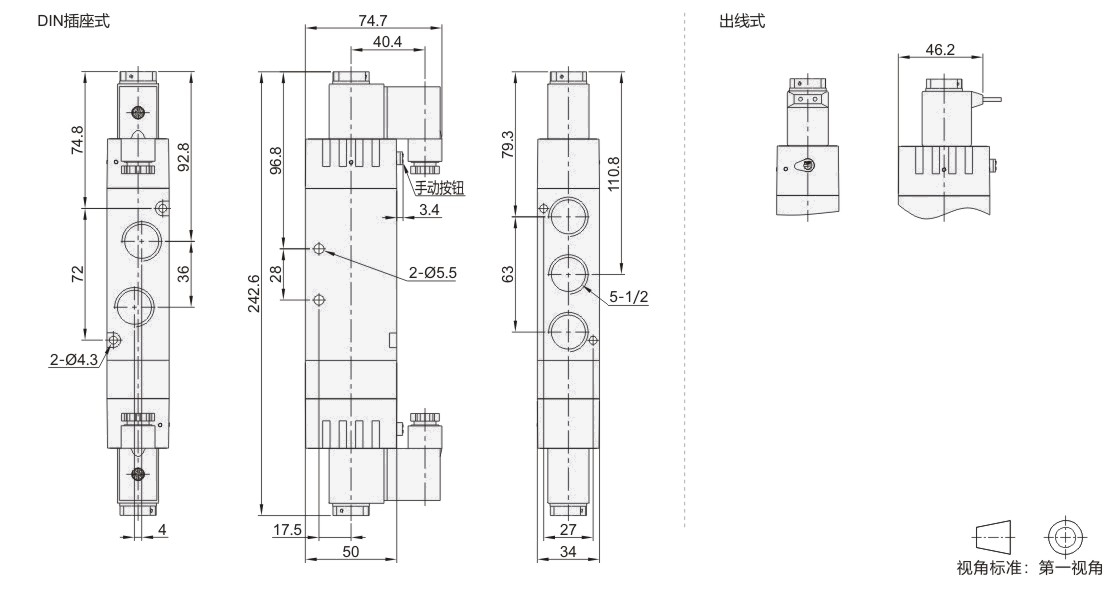

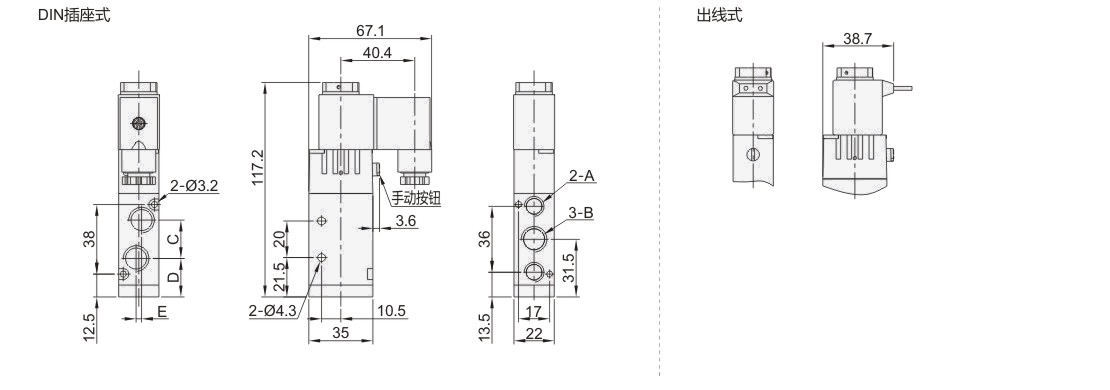

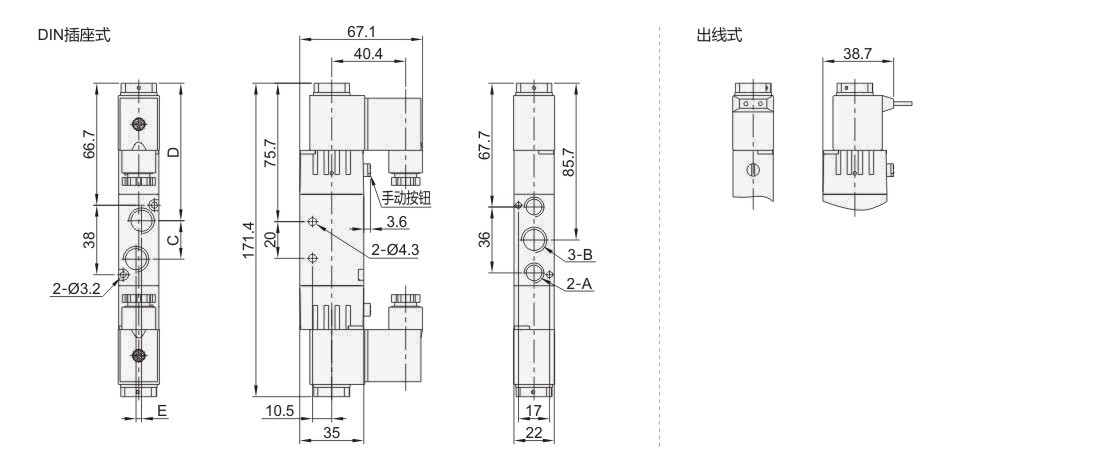

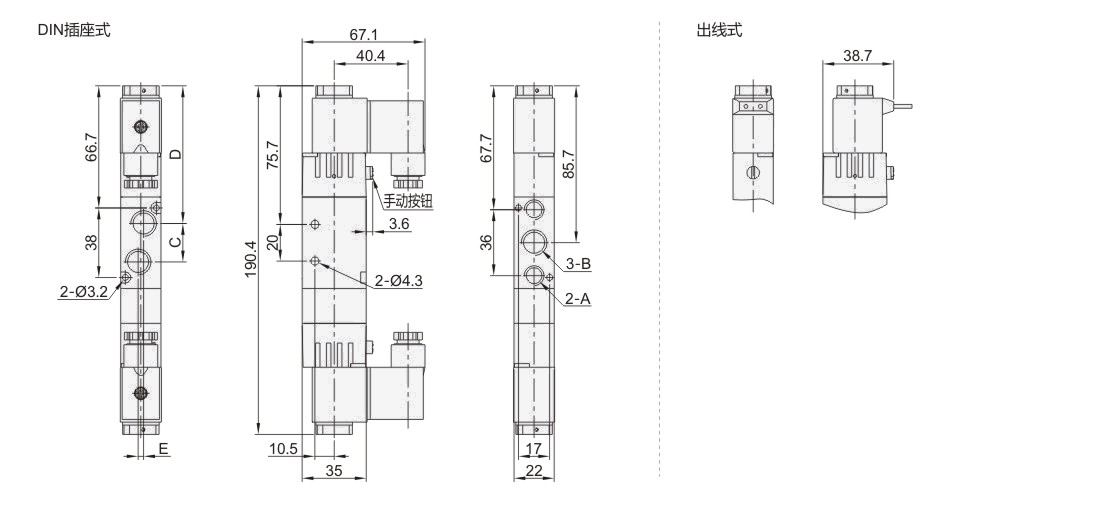

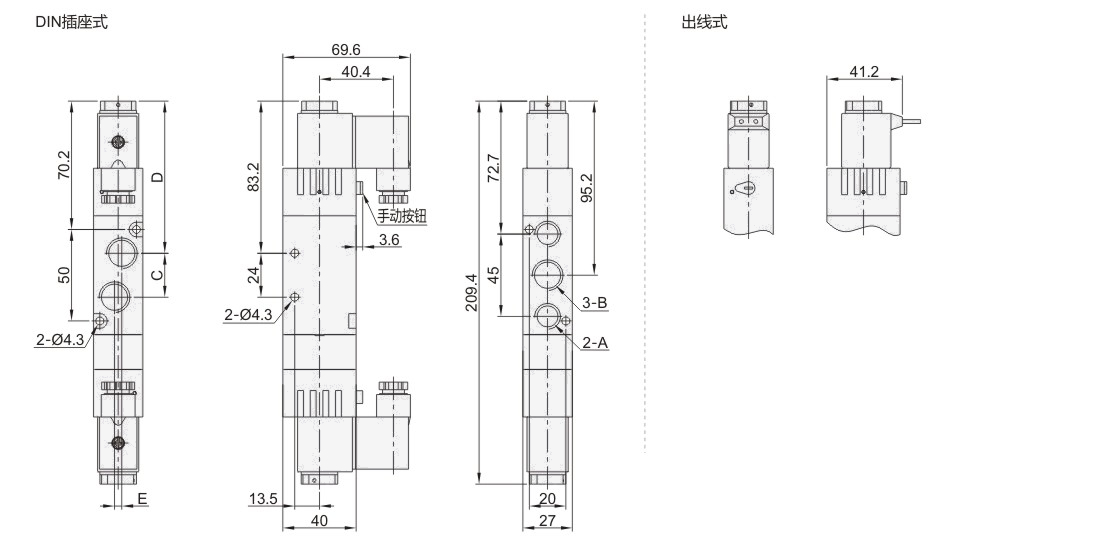

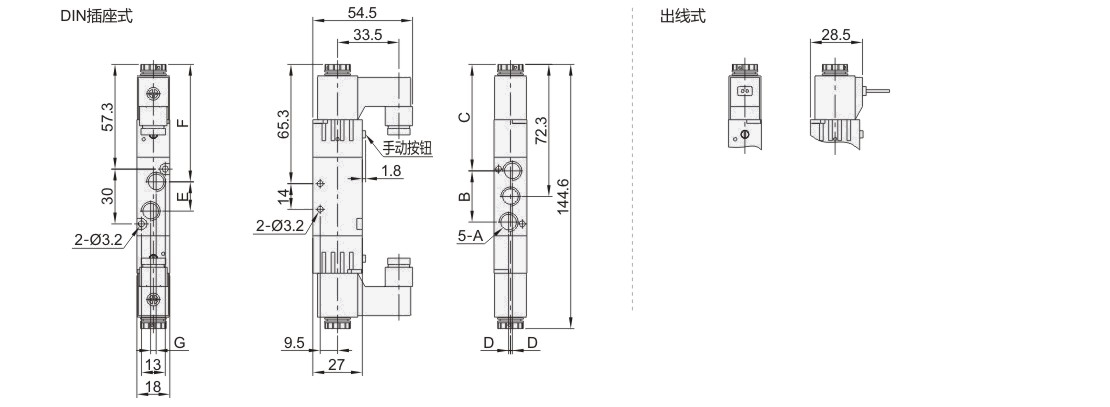

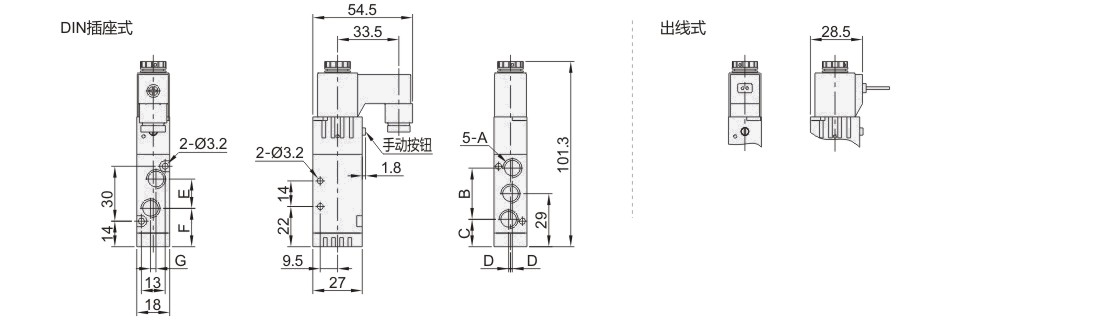

安装尺寸

代码	规格	A	B	C	D	E	F	G
JT-UINSF	4V110-M5	M5×0.8	27	15.5	0	14	22	0
JT-UINSF	4V110-06	1/8	28	15	1	16	21	3

代码	规格	A	B	C	D	E	F	G
JT-UINSF	4V120-M5	M5×0.8	27	58.8	0	14	65.3	0
JT-UINSF	4V120-06	1/8	28	58.3	1	16	64.3	3

代码	规格	A	B	C	D	E	F	G
JT-UINSF	4V130-M5	M5×0.8	27	58.8	0	14	65.3	0
JT-UINSF	4V130-06	1/8	28	58.3	1	16	64.3	3

代码	规格	A	B	C	D	E
JT-UINSF	4V210-06	1/8	1/8	18	22.5	0
JT-UINSF	4V210-08	1/8	1/4	21	21	3

代码		规格	A			B				C				D				E
JT-UINSF		4V220-06	1/8			1/8				18				76.7				0
JT-UINSF		4V220-08	1/8			1/4				21				75.2				3

代码	规格	A	B	C	D	E
JT-UINSF	4V230-06	1/8	1/8	18	76.7	0
JT-UINSF	4V230-08	1/8	1/4	21	75.2	3

代码	规格	A	B	C	D	E
JT-UINSF	4V310-08	1/4	1/4	22	29	0
JT-UINSF	4V310-10	1/4	3/8	24	28	4

代码	规格	A	B	C	D	E
JT-UINSF	4V320-08	1/4	1/4	22	84.2	0
JT-UINSF	4V320-10	1/4	3/8	24	83.2	4

代码	规格	A	B	C	D	E
JT-UINSF	4V330-08	1/4	1/4	22	84.2	0
JT-UINSF	4V330-10	1/4	3/8	24	83.2	4

代码	规格
JT-UINSF	4V410-15

代码	规格
JT-UINSF	4V420-15

代码	规格
JT-UINSF	4V430-15
