杆端关节轴承外螺纹组装型注油式

图片仅供参考

杆端关节轴承外螺纹组装型注油式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	杆端（锻造成型） / 材质	杆端（锻造成型） / 表面处理	衬垫 / 材质	内圈 / 材质	内圈 / 热处理	类型
JT-XZNOD	碳钢	镀锌	碳钢	轴承钢	淬火	正常系列 ● 外螺纹 ● 外圈单缝型

内径d≤12，不配油孔和油杯。

选型参数

选型表

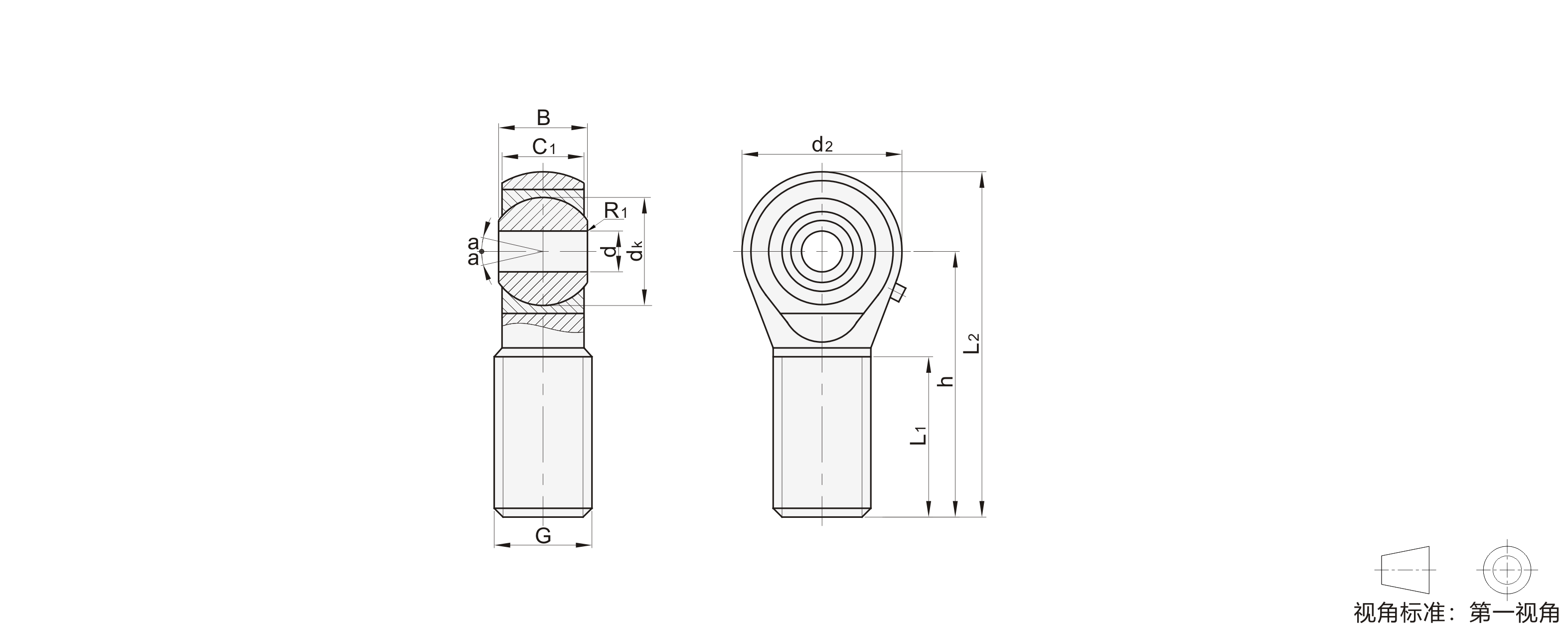

型号		螺纹旋向	d	B	dK	C1 (max)	d2 (max)	G	h	L1 (min)	L2 (max)	R1 (min)	a°≈	额定负荷(KN)		重量 (kg)
代码	轴承规格	螺纹旋向	d	B	dK	C1 (max)	d2 (max)	G	h	L1 (min)	L2 (max)	R1 (min)	a°≈	动负荷	静负荷	重量 (kg)
JT-XZNOD	SA5E	R (右旋) L (左旋)	5	6	10	4.5	21	M5×0.8	36	16	48	0.3	13	3.4	3.9	0.011
	SA6E		6	6	10	4.5	21	M6×1.0	36	16	48		13	3.4	5.5	0.013
	SA8E		8	8	13	6.5	24	M8×1.25	42	21	55		15	5.5	10	0.026
	SA10E		10	9	16	7.5	29	M10×1.5	48	26	63		12	8.1	16	0.044
	SA12E		12	10	18	8.5	34	M12×1.75	54	28	71		10	10.8	23	0.066
	SA15ES		15	12	22	10.5	40	M14×2.0	63	34	83		8	17	32	0.121
	SA17ES		17	14	25	11.5	46	M16×2.0	69	36	92		10	21	44	0.172
	SA20ES		20	16	29	13.5	53	M20×1.5	78	43	105		9	30	60	0.283
	SA25ES		25	20	35.5	17	64	M24×2.0	94	53	126	0.6	7	48	83	0.504
	SA30ES		30	22	40.7	20	73	M30×2.0	110	65	147		6	62	110	0.835
	SA35ES		35	25	47	22	82	M36×3.0	140	82	182		6	80	146	1.41
	SA40ES		40	28	53	24	92	M39×3.0	150	86	198		7	100	180	1.86
	SA45ES		45	32	60	28	102	M42×3.0	163	92	217		7	127	240	2.57
	SA50ES		50	35	66	31	112	M45×3.0	185	104	246		6	156	290	3.58
	SA60ES		60	44	80	39	135	M52×3.0	210	115	277	1		245	450	5.73
	SA70ES		70	49	92	43	160	M56×4.0	235	125	315			315	610	7.94
	SA80ES		80	55	105	48	180	M64×4.0	270	140	361			400	750	12.06
