滚珠花键丝杠组件重叠型

图片仅供参考

滚珠花键丝杠组件重叠型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴径	精度等级	材质 / 花键轴	材质 / 花键套	材质 / 滚珠螺帽	硬度 / 花键轴	硬度 / 花键套	硬度 / 滚珠螺帽	类型
JT-IMODD	6	C5	GCr15	GCr15	GCr15	58 ~62HRC	58 ~62HRC	58 ~62HRC	重叠型
JT-IMODU	8	C5	GCr15	GCr15	GCr15	58 ~62HRC	58 ~62HRC	58 ~62HRC	重叠型

重叠型：通过将滚珠丝杠和滚珠花键设置在相同的部位，可实现小型化和长行程。

选型参数

选型表

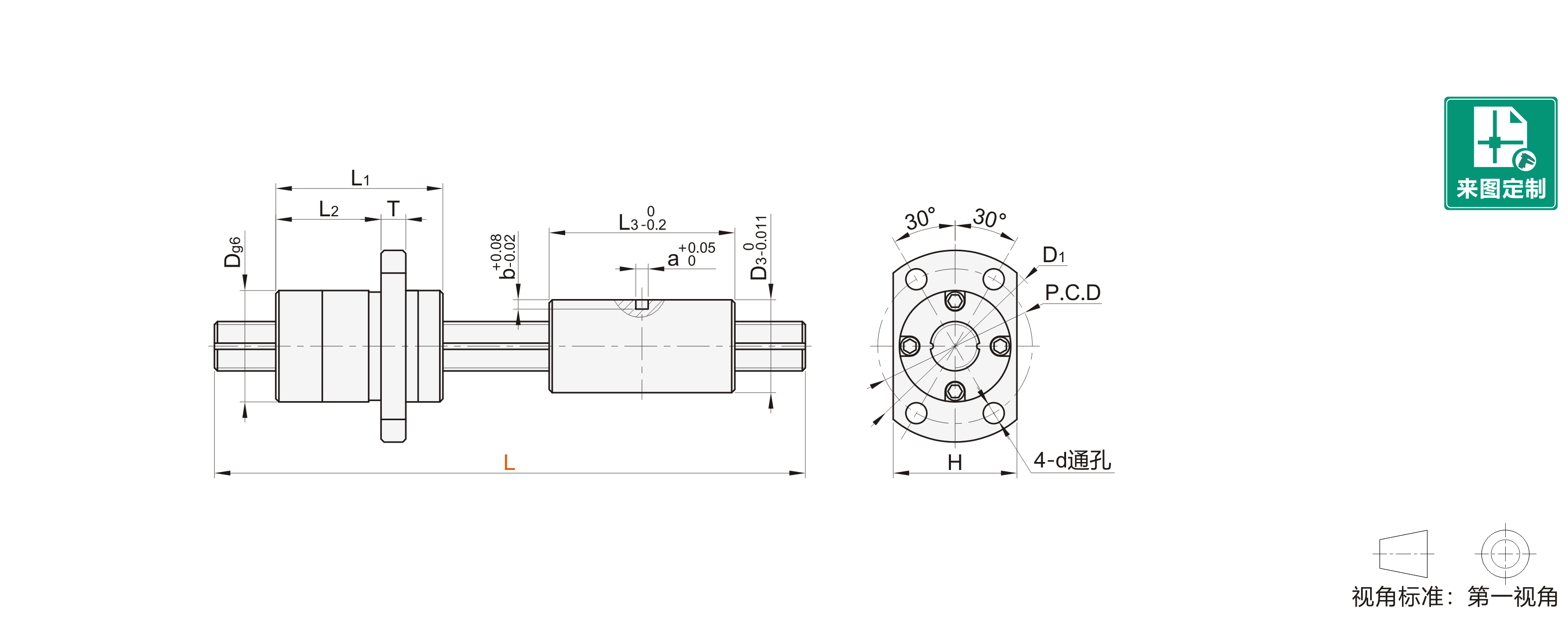

型号			L 最小单位1	滚珠丝杠										滚珠花键
代码	丝杠轴径	导程		螺帽尺寸								额定负载 ( KN)		螺帽尺寸				额定负载 ( KN)		基本额定扭矩 ( N. m)
代码	丝杠轴径	导程		D	D1	P.C. D	d	H	L1	L2	T	C(动)	Co(静)	D3	L3	a	b	Cr(动)	Cor(静)	Ct(动)	Cot(静)
JT-IMODD	6	6	60～250	14	27	21	3.4	16	17	8	4	0.6	0.9	12	27	1.5	1.2	0.65	1	1.7	1.2
JT-IMODD	6	10		14	27	21		16	23	11.5		0.65	0.9	12	27	1.5	1.2	0.75	1.2	1.9	1.3
JT-IMODU	8	12		18	31	25		20	27	17		1.4	2	15	30	2.0	1.5	1.1	1.7	3.8	2.8
