超重载带稳定器垫铁

图片仅供参考

超重载带稳定器垫铁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	底座 / 材质	底座 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	类型
JT-UNYSU	QT450	烤漆	S45C	镀锌	带稳定器 ● 标准型
JT-LUNYUS	灰铸铁	烤漆(橙色)	碳钢	发黑	带稳定器 ● 精密型

注意事项
调节时注意观察高度，不要超过限位范围使用；
选型时要注意与脚轮类产品的高度。地面较为平整时，建议脚轮高度小于调节垫铁装配高度；
建议先将垫铁调至相同高度，装配后再进行调平。
用途:适用于大型机床、龙门铣、数控机床等设备。

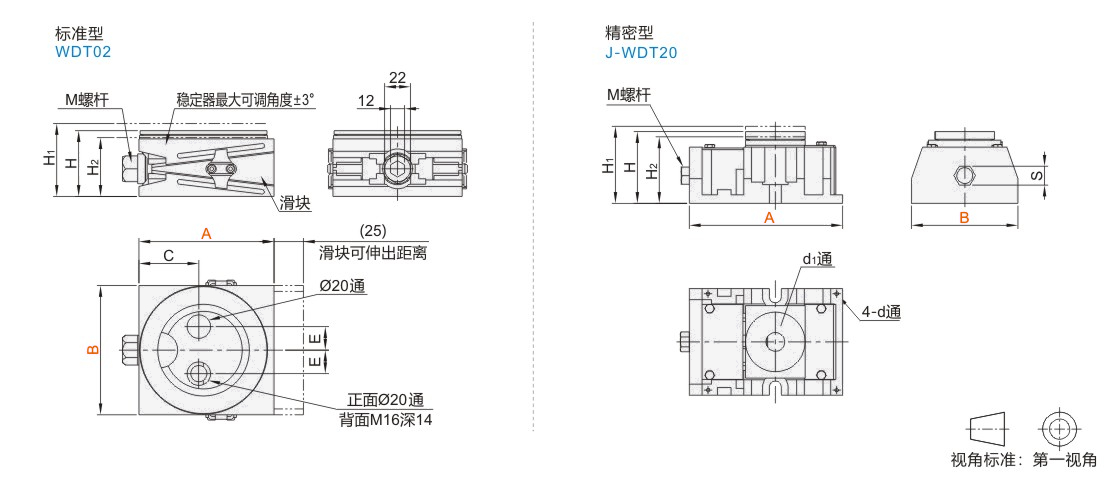

选型参数

标准型

型号		B	M	螺距	C	E	H	H1 最大高度 (mm)	H2 最小高度 (mm)	装配高度 (mm)	可调节高度 (mm)	调节精度 (mm/圈)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
代码	A	B	M	螺距	C	E	H	H1 最大高度 (mm)	H2 最小高度 (mm)	装配高度 (mm)	可调节高度 (mm)	调节精度 (mm/圈)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
JT-UNYSU	115	110	M14	2	51	20	56	62	50	56	12	0.48	25	4.4
JT-UNYSU	140	130	M14	2	66	20	63	69	57	63	12	0.48	25	7.1

精密型

型号			B	M	螺距	S	d	d1	H	H1 最大高度 (mm)		H2 最小高度 (mm)	装配高度 (mm)		可调节高度 (mm)	调节精度 (mm/圈)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
代码	A		B	M	螺距	S	d	d1	H	H1 最大高度 (mm)		H2 最小高度 (mm)	装配高度 (mm)		可调节高度 (mm)	调节精度 (mm/圈)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
JT-LUNYUS	180		125	M16	2	22	4.2	22	84	86.5		81.5	84		5	0.27	20	6.6
	215		157	M24		34	5	25	102	105		99	102		6		40	12.1
	284		188	M24		36		33.5	127	131		123	127		8		60	23.9
	342		240	M36		54		44	153	158		148	153		10		120	43.2
