开口法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理	类型
JT-SXISD	圆法兰型	S45C	发黑	加长型 ● 安装孔通孔
JT-SXIDD	方法兰型	S45C	发黑	加长型 ● 安装孔通孔
JT-SXIUD	对边法兰型	S45C	发黑	加长型 ● 安装孔通孔
JT-SXISU	圆法兰型	S45C	喷细砂无电解镀镍	加长型 ● 安装孔通孔
JT-SXIDU	方法兰型	S45C	喷细砂无电解镀镍	加长型 ● 安装孔通孔
JT-SXIUU	对边法兰型	S45C	喷细砂无电解镀镍	加长型 ● 安装孔通孔
JT-SXISQ	圆法兰型	S45C	镀铬	加长型 ● 安装孔通孔
JT-SXIDQ	方法兰型	S45C	镀铬	加长型 ● 安装孔通孔
JT-SXIUQ	对边法兰型	S45C	镀铬	加长型 ● 安装孔通孔
JT-SXISX	圆法兰型	SUS304	—	加长型 ● 安装孔通孔
JT-SXIDX	方法兰型	SUS304	—	加长型 ● 安装孔通孔
JT-SXIUX	对边法兰型	SUS304	—	加长型 ● 安装孔通孔
JT-SXISM	圆法兰型	A6061	喷细砂本色阳极氧化	加长型 ● 安装孔通孔
JT-SXIDM	方法兰型	A6061	喷细砂本色阳极氧化	加长型 ● 安装孔通孔
JT-SXIUM	对边法兰型	A6061	喷细砂本色阳极氧化	加长型 ● 安装孔通孔
JT-SXISG	圆法兰型	A6061	黑色阳极氧化	加长型 ● 安装孔通孔
JT-SXIDG	方法兰型	A6061	黑色阳极氧化	加长型 ● 安装孔通孔
JT-SXIUG	对边法兰型	A6061	黑色阳极氧化	加长型 ● 安装孔通孔

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
开口型导向轴支座由开槽大小决定是否过切（过切指锯片切到开槽处对边），图档仅供参考。
如对防锈有要求，请优先选用不锈钢材、铝合金材质或镀铬、喷细砂无电解镀镍产品。
产品切槽后会产生毛刺影响，为消除毛刺，部分产品内径会增加切槽沟。

选型参数

选型表

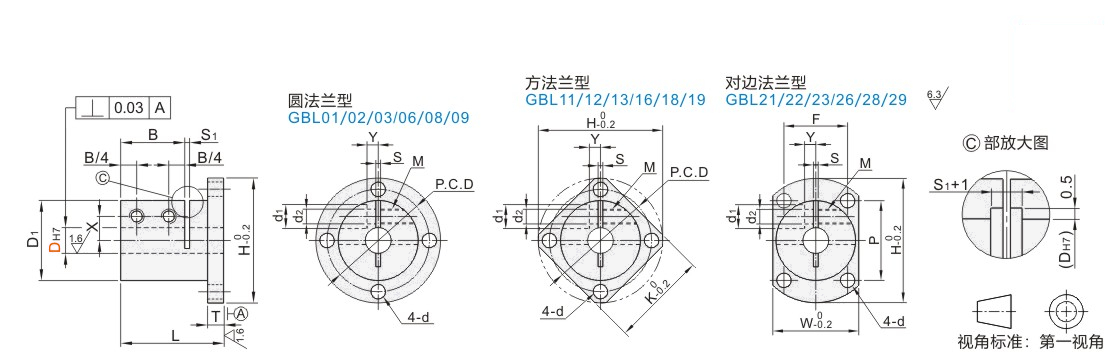

型号			L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
代码	DH7		L	D1	H	T	B	P.C.D	K	W	P	F	d	S	S1	X	Y	d1	d2	M	附件螺钉
圆法兰型方法兰型对边法兰型 JT-SXISD JT-SXIDD JT-SXIUD JT-SXISU JT-SXIDU JT-SXIUU JT-SXISQ JT-SXIDQ JT-SXIUQ JT-SXISX JT-SXIDX JT-SXIUX JT-SXISM JT-SXIDM JT-SXIUM JT-SXISG JT-SXIDG JT-SXIUG	12	+0.018 0	33	31.8	52	5.8	20	42	40	34	35	25	4.5	1.2~1.8	1.2~1.8	11	4	9	5.6	M5	M5×12
	16	+0.018 0	45	34.8	56	5.8	24	46	44	37	37	27	5.5		1.2~1.8	12	5				M5×12
	20	+0.021 0	48	39.8	64	7.8	24	52	50	42	43	30	6.6		1.2~2.3	14	6				M5×16
	25		57	44.8	69	7.8	30	57	54	47	46	34				17	6				M5×16
	30		60	54.8	79	9.8		67	60	57	50	45				20	10	12	6.6	M6	M6×20
	35	+0.025 0	72	59.8	94	9.8		77	71	66	58	50	9.6			23	12	12	6.6	M6	M6×20
	40		82.5	69.8	104	11.8	36	87	81	76	67	55				26	13	14	9	M8	M8×25
	50		97.5	84.8	119	11.8	44	102	94	91	82	60				32	16	18	11	M10	M10×35
	60M	+0.030 0	107	95	128	15	55	112	106	104	92	64		1.5~2	1.5~2.5	37	18	18	11	M10	M10×35
