真空吸盘侧向配管倒钩接头

图片仅供参考

真空吸盘侧向配管倒钩接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	吸盘材质	颜色	类型
JT-UVQDX	丁腈橡胶	黑色	侧向配管弹簧型
JT-UVQDL	硅胶	白色	侧向配管弹簧型

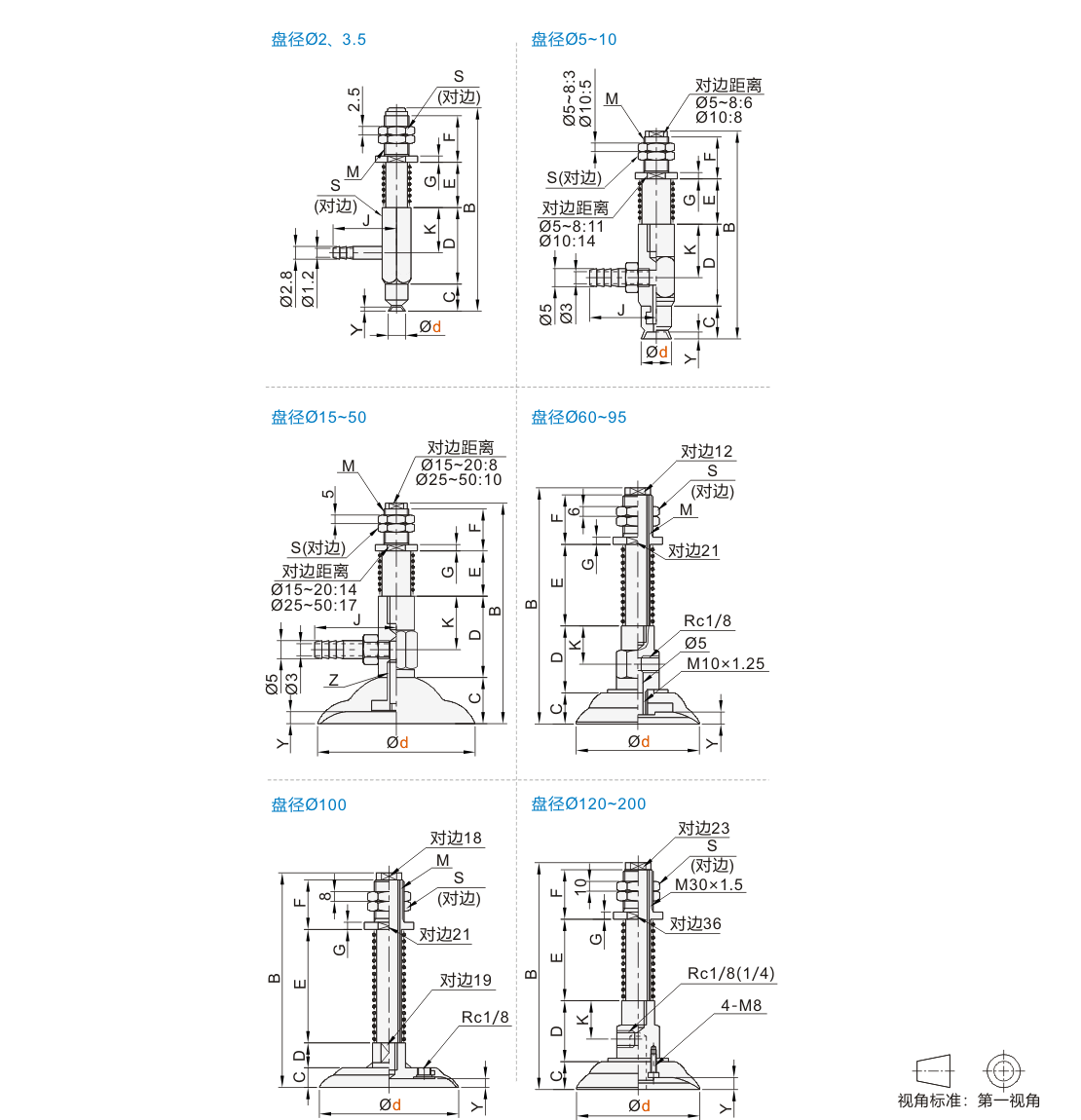

选型参数

选型表

型号		行程	B	C	D	E	F	M			J	K	S	G	Y	Z
代码	盘径d	行程	B	C	D	E	F	M			J	K	S	G	Y	Z
JT-UVQDX JT-UVQDL	2	2.5	35.7	4	16.4	4.5	9	M5			11	11	7	1.5	0.5	—
	2	5	40.7			9.5
	3.5	2.5	35.7			4.5
	3.5	5	40.7			9.5
	5	3	51	6.5	22.5	6	13	M9×1			21	13	12	—	0.8
		10	65			20
		15	75			30
		25	95			50
	6	3	51			6
		10	65			20
		15	75			30
		25	95			50
	8	3	51,5	7		6									1.2
		10	65.6			20
		15	75.5			30
		25	95.5			50
	10	4	60	7.5		8	19	M11×1					14	—	1.5
		10	72			20
		20	92			8
		30	112			20
	15	4	60	8	22	8	19	M11×1			21	14	14	3	1.9	M5
		10	72			20
		20	92			40
		30	112			60
	20	4	62	10		8									2.3
		10	74			20
		20	94			40
		30	114			60
	25	6	87	14	32	13	24	M14×1.5			23	20	17	4	3	M6
		15	104			30
		30	134			60
		50	174			100
	30	6	85	12		13									2
		15	102			30
		30	132			60
		50	172			100
	35	6	87	14		13									3
		15	104			30
		30	134			60
		50	174			100
	40	6	87			13									3.5
		15	104			30
		30	134			60
		50	174			100
	50	6	88			13									7	M8
		15	105			30
		30	135			60
		50	175	15		100
	60	10	110.5	18.5	40	20	28	M16×1.5			—	28	21	5	5	—
		30	150.5			60
		50	190.5			100
		70	230.5			140
	80	10	112.5	20.5		20									6
		30	152.5			60
		50	192.5			100
		70	232.5			140
	95	10	113	21		20
		30	153			60
		50	193			100
		70	233			140
	100	15	106	19	16	30	35	M22×1.5				—	27	6
		30	136			60
		50	176			100
		70	216			140
120	20	203.5	25.5	50	75	45	M30×1.5			38		36	10
120	100	293.5	25.5		165
150	20	210.5	32.5		75									9
150	100	300.5	32.5		165									9
200	20	215.5	37.5		75									13
200	100	305.5	37.5		165									13
