支柱销锥角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P₁=P-n*tan30*2
工艺孔加工条件：d·P·F·G≥4且P₁>3。(工艺孔详细尺寸见产品简介)
当G<2时，无G实际形状，为退刀槽形状，并按退刀槽标准加工(仅适用外螺纹型)。(即：螺纹长度+退刀槽=M×1.5+G)。

选型参数

内螺纹型

型号		最小单位0.01		最小单位0.1	n	(C)	M1
代码	B	L	P	F	n	(C)	M1
JT-RGRSD JT-RGRSU JT-RGRSQ JT-RGRSF	6	10.00~52.00	3.00~4.00	2.0~12.0	1.5	6.9	M3
	7	10.00~52.00	3.00~6.00	2.0~15.0		8.1	M3
	8	15.00~52.00	3.00~6.00	2.0~15.0		9.2	M4
	10	20.00~82.00	4.00~8.00	2.0~20.0	2.5	11.5	M5
	12		4.00~10.00	2.0~20.0	2.5	13.9	M5
	13		5.00~10.00	2.0~25.0	3.5	15	M6
	14		5.00~10.00	2.0~25.0		16.2
	17		8.00~15.00	2.0~30.0		19.6
	19		8.00~15.00			21.9	M8
	24		10.00~15.00		4.5	27.7	M8

外螺纹型

型号		最小单位0.01		最小单位0.1	最小单位1	n	(C)	d	M
代码	B	L	P	F	G	n	(C)	d	M
JT-RGRUD JT-RGRUU JT-RGRUQ JT-RGRUF	6	10.00~52.00	3.00~4.00	2.0~12.0	0或 2≤G≤d×2	1.5	6.9	4	M4
	7	10.00~52.00	3.00~6.00	2.0~15.0			8.1	4	M4
	8	15.00~52.00	3.00~6.00	2.0~15.0			9.2	5	M5
	10	20.00~82.00	4.00~8.00	2.0~20.0		2.5	11.5	5	M5
	12		4.00~10.00	2.0~20.0		2.5	13.9	6	M6
	13		5.00~10.00	2.0~25.0		3.5	15
	14		5.00~10.00	2.0~25.0			16.2
	17		8.00~15.00	2.0~30.0			19.6	8	M8
	19		8.00~15.00				21.9	8	M8
	24		10.00~15.00			4.5	27.7	10	M10

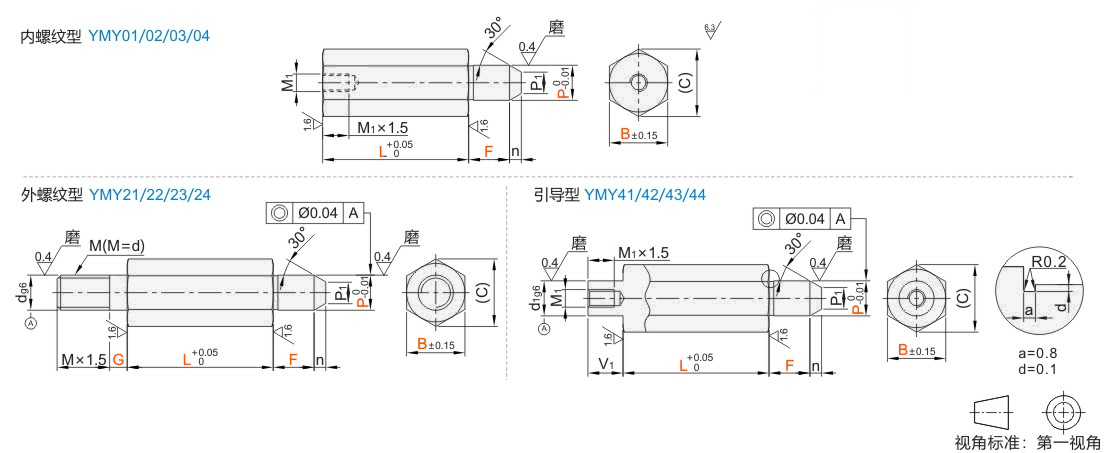

引导型

型号		最小单位0.01		最小单位0.1	n	(C)	d	M1	V1	d1
代码	B	L	P	F	n	(C)	d	M1	V1	d1
JT-RGRFD JT-RGRFU JT-RGRFQ JT-RGRFF	10	20.00~82.00	4.00~8.00	2.0~20.0	2.5	11.5	5	M5	6	8
	12		4.00~10.00	2.0~20.0	2.5	13.9	6	M5	6	10
	13		5.00~10.00	2.0~25.0	3.5	15		M6	8
	14		5.00~10.00	2.0~25.0		16.2			8
	17		8.00~15.00	2.0~30.0		19.6	8		9	12
	19		8.00~15.00			21.9	8	M8	9	12
	24		10.00~15.00		4.5	27.7	10	M8	10	16

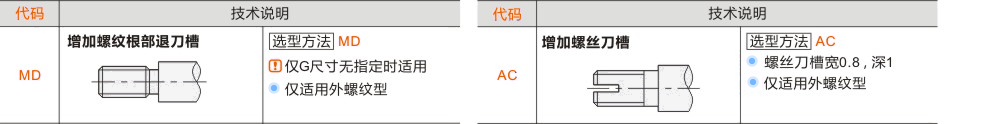

可选加工参数

暂未上传文档资料

支柱销 锥角型
