选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左端台阶总长度E(mm) *

4~168/0.1

右端台阶总长度F(mm) *

4~168/0.1

左端第二台阶长度A(mm) *

2~167.9/0.1

左端第二台阶长度B(mm) *

2~167.9/0.1

左端大台阶外径G(mm) *

4~29/1

右端大台阶外径V(mm) *

4~29/1

左端小台阶外径P(mm) *

3~28/1

右端小台阶外径Q(mm) *

3~28/1

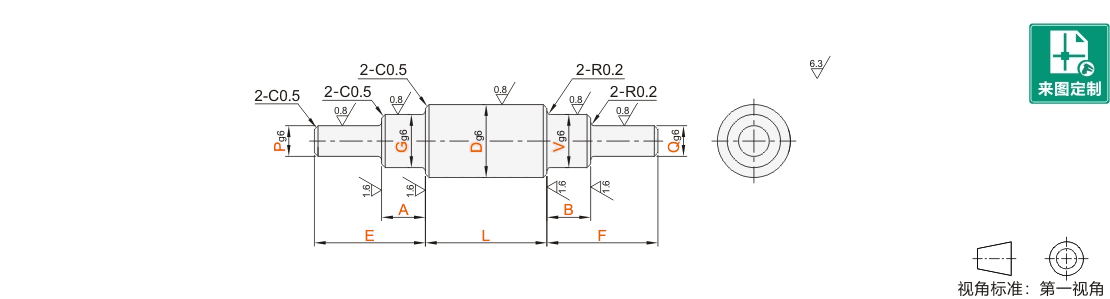

两端台阶型转轴

图片仅供参考

两端台阶型转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-GMGSD	S45C	发黑	二阶型

圆度·直线度·垂直度·同轴度请参阅转轴产品简介。

选型参数

选型表

型号			最小单位0.1			最小单位1
代码	Dg6		L	E·F	A·B	G·V	P·Q
JT-GMGSD	6	-0.004 -0.012	18.0~300.0	4≤E≤P×6 4≤F≤Q×6	A≥2 B≥2	4~5	3~4
	8	-0.005 -0.014	18.0~400.0			4~7	3~6
	10	-0.005 -0.014	18.0~500.0			4~9	3~8
	12	-0.006 -0.017	20.0~600.0			6~11	5~10
	13		20.0~600.0			6~12	5~11
	15		20.0~700.0			6~14	5~13
	16		20.0~800.0			6~15	5~14
	17					6~15	5~14
	18					6~17	5~16
	20	-0.007 -0.020	25.0~800.0			6~19	5~18
	22					6~21	5~20
	25					11~24	10~23
	30					11~29	10~28

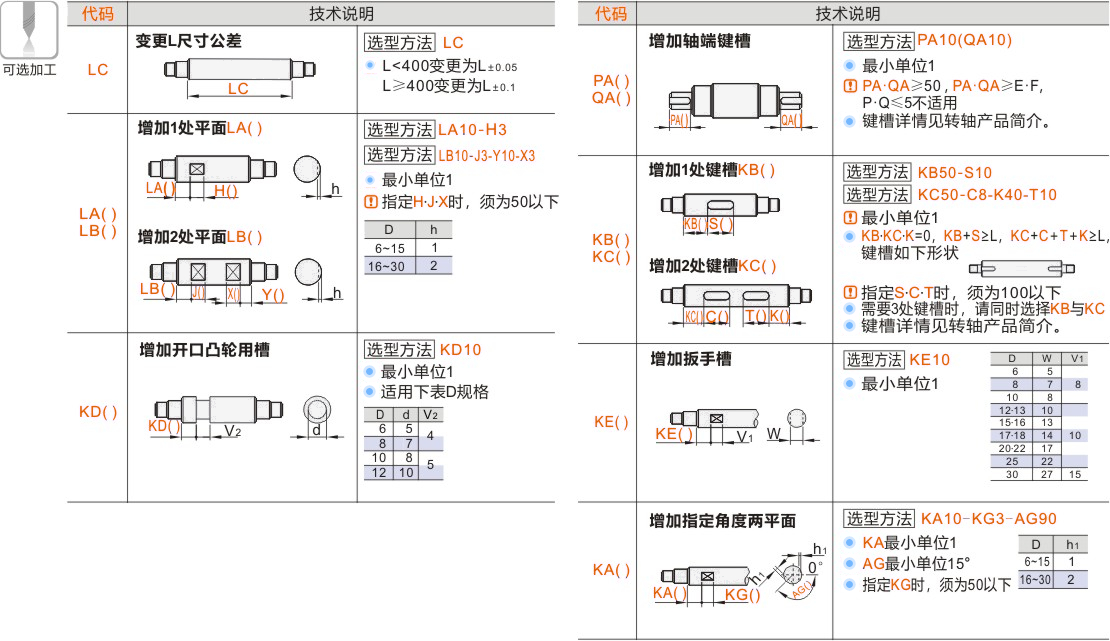

可选加工参数
