H型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
ECD01	H075	19.1	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECD03	H075	19.1	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECD04	H075	19.1	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECD11	H100	25.4	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECD13	H100	25.4	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECD14	H100	25.4	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECD21	H150	38.1	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECD23	H150	38.1	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECD24	H150	38.1	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECD31	H200	50.8	12.7	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECD33	H200	50.8	12.7	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECD34	H200	50.8	12.7	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要

选型参数

选型表

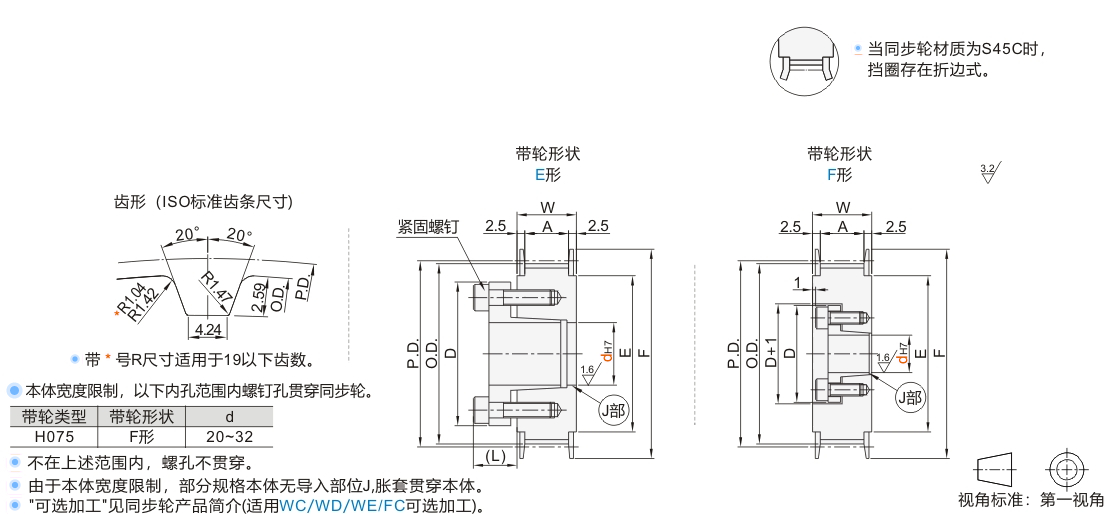

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	A
型号			H075		H100		H150		H200
代码	齿数		E形 CT胀套	F形 CH胀套	E形 CT胀套	F形 CT胀套	E形 CT胀套	F形 CT胀套	E形 CT胀套	F形 CT胀套
JT-VMNSD-H075 JT-VMNSQ-H075 JT-VMNSF-H075 JT-VMNDD-H100 JT-VMNDQ-H100 JT-VMNDF-H100 JT-VMNUD-H150 JT-VMNUQ-H150 JT-VMNUF-H150 JT-VMNQD-H200 JT-VMNQQ-H200 JT-VMNQF-H200	14	E F	12~17	12~17	12~17	12~17	15~17	15~17	16·17	16·17	56.60	55.22	61	45	H075 A:21 W:26 H100 A:27 W:32 H150 A:40 W:45 H200 A:54 W:59
	15		14~20	14~20	14~20	14~20	15~20	15~20	16~20	16~20	60.64	59.27	67	50
	16		14~25	14~25	14~25	14~25	15~25	15~25	16~25	16~25	64.68	63.31	70	56
	17										68.72	67.35	80	60
	18										72.77	71.39	80	60
	19		14~32	14~32	14~32	14~32	15~32	15~32	16~32	16~32	76.81	75.44	87	67
	20		14~32	14~32	14~32	14~32	15~32	15~32	16~32	16~32	80.85	79.48	87	67
	21		14~35	14~32	14~35	14~32	15~35	15~35	16~35	16~35	84.89	83.52	95	75
	22		14~35	14~32	14~35	14~32	15~35	15~35	16~35	16~35	88.94	87.56	95	75
	24		19~35	19~32	19~35	19~32	19~35	19~35	19~35	19~35	97.02	95.65	104	84
	25		19~42	19~32	19~42	19~32	19~42	19~42	19~42	19~42	101.06	99.69	111	90
	26		20~42	20~32	20~42	20~32	20~42	20~42	20~42	20~42	105.11	103.73	111	90
	28										113.19	111.82	123	102
	30										121.28	119.90	127	105
	32				20~48		20~48		20~48	20~48	129.36	127.99	135	115
	34				20~50		20~50		20~50	20~50	137.45	136.JT-VMPSLCSFZMPNZFZ	144	125
	36				20~50		20~50		20~50	20~50	145.53	144.16	152	130

胀套孔径尺寸

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
18	154	48	43	40		19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53		15.5
30	382	149	57	56		15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725		71		19
42	757		74		20
45	1490		78		24.5
48	1600		87
50	1660		89
